Описание продукции

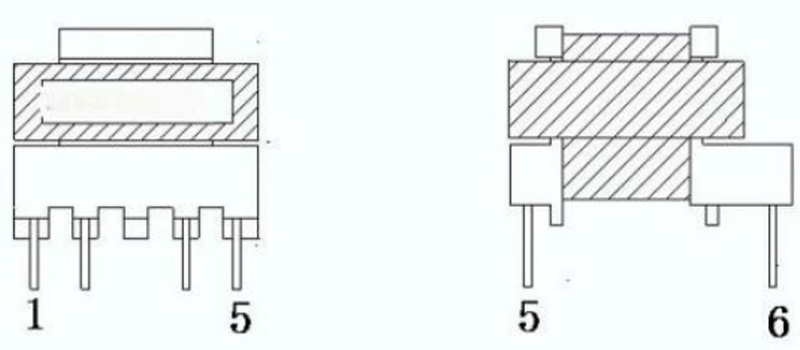

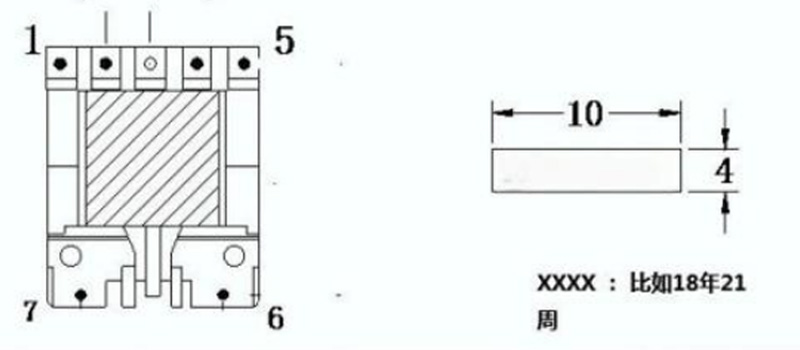

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

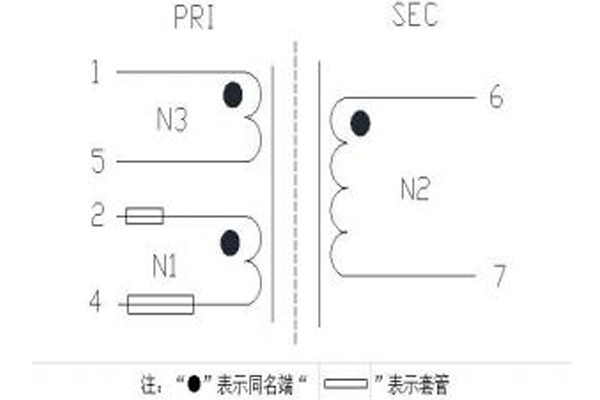

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

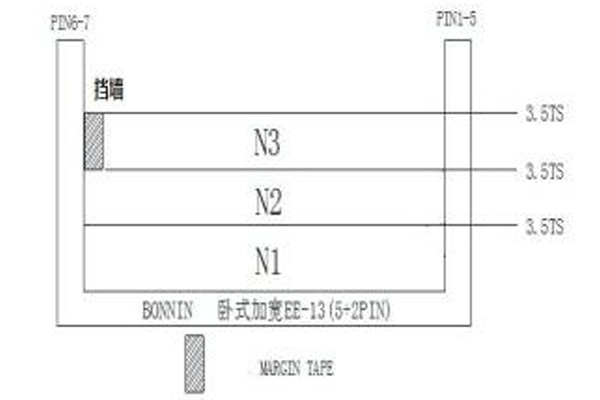

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

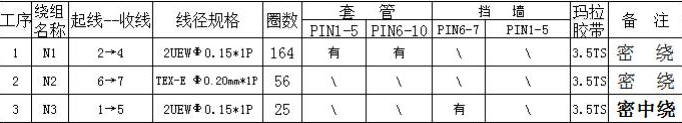

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Этикетки изготовлены из прозрачного полиэстера с черным текстом.
2. Допуск по размерам: ±0,25 мм
3. Общая толщина с клеевой основой: 0,1 мм
4. Единый размер шрифта 8,0 (документ COREL DRAW 13).
5. Шрифты на этикетках должны быть четкими и без разрывов
6. Этикетки должны быть прикреплены к стороне PIN1-5 продукта с текстом, ориентированным вниз. Размеры и содержание в соответствии с иллюстрацией выше.
7. Черная рамка на рисунке выше служит только для ориентира по размерам; этикетки не должны иметь черную рамку при производстве.
8. Во время намотки вставьте первичную сторону (контакты 1-5) в шпиндель намоточного станка и намотайте по часовой стрелке (шпиндель вращается по часовой стрелке).
9. Обмотка N2, прилегающая к стороне PIN1-5, требует наличия опорной стенки толщиной 1,5 мм.
10. B/N EE-13 (5+2) горизонтальный расширенный тип; PIN3 удален.
11. Отшлифуйте сердечник. Установите заземленный сердечник в верхней части и закрепите его 3 витками ленты 5,5 мм. 5. Лента для обмотки проводов: 8,0 мм; лента для сердечника: 5,5 мм. Обе должны быть обмотаны зеленой лентой.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-4） | 2.5 | ±10% | mH | 1KHZ 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
CH1062 | |||||
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC2000 | / | V | 5mA/3S/50HZ | CJ2670 |
| PRI&SEC-CORE | AC1000 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
