Метод вставки вала: станок с ЧПУ. Для обмоток N1, N2, N4 намотайте PIN1-5 по часовой стрелке с контактами, обращенными наружу. Для обмотки N3 намотайте PIN1-5 по часовой стрелке с контактами, обращенными влево.

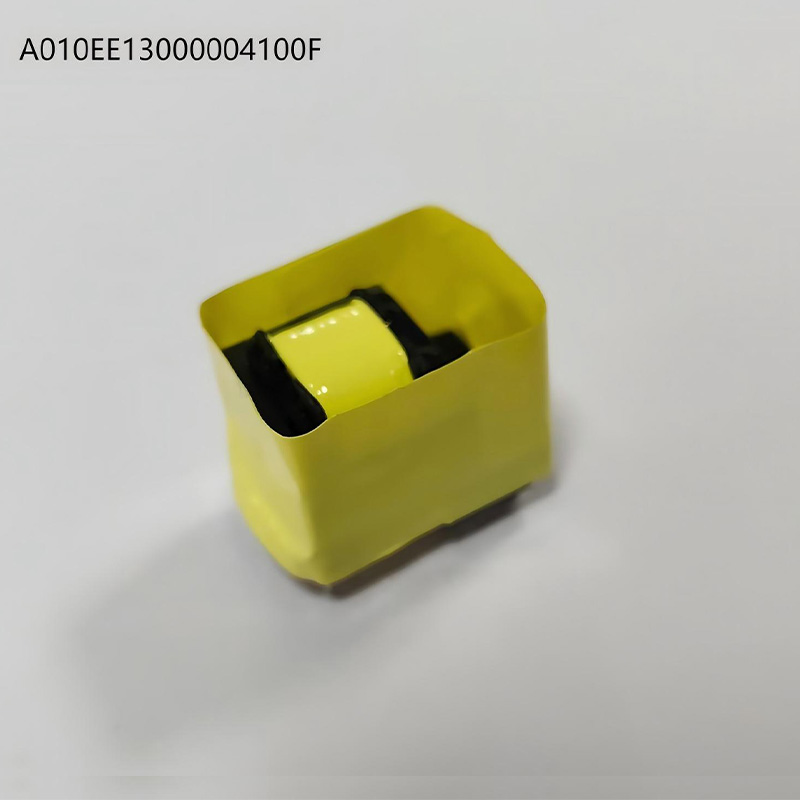

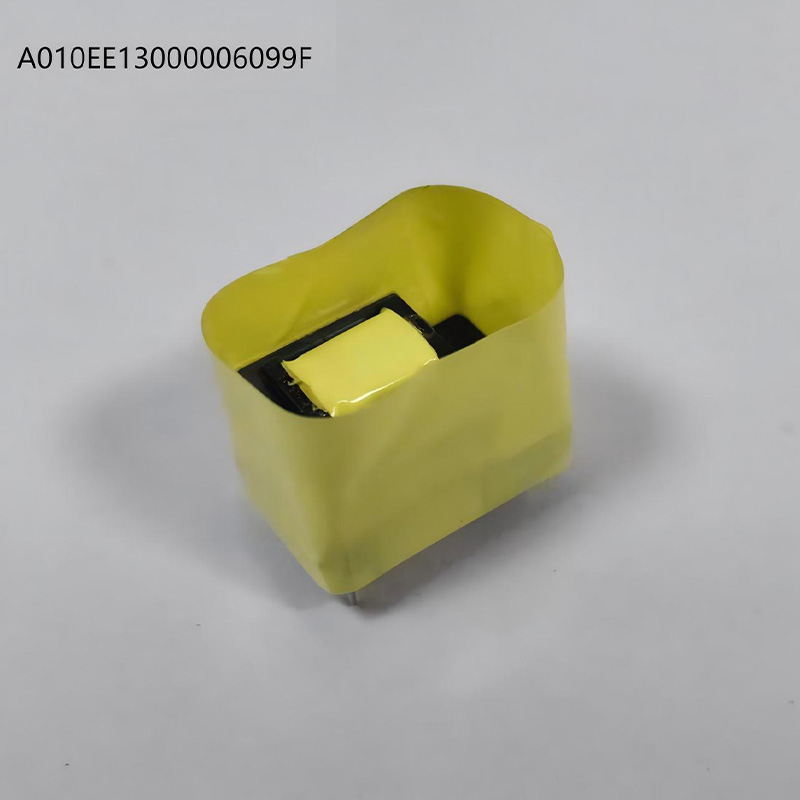

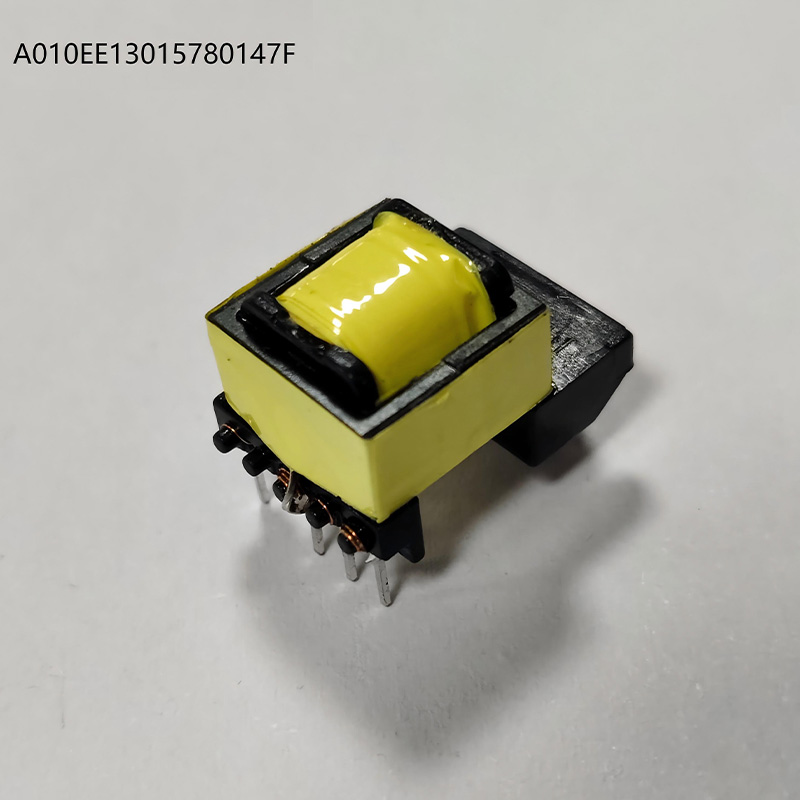

Оберните готовый продукт лентой глубокого желтого цвета 0,025*14 мм, выровняв ее по направлению магнитного сердечника, покрыв нижнюю точку поворота рамы 2 витками, или используйте двухслойную ленту 14 мм для 1,3 витка.

Шлифованный (с зазором) сердечник установить со стороны выводов PIN1-5. Зафиксировать сердечник лентой светло-желтого цвета 0,025 × 6,0 мм, 3 витка (3TS).

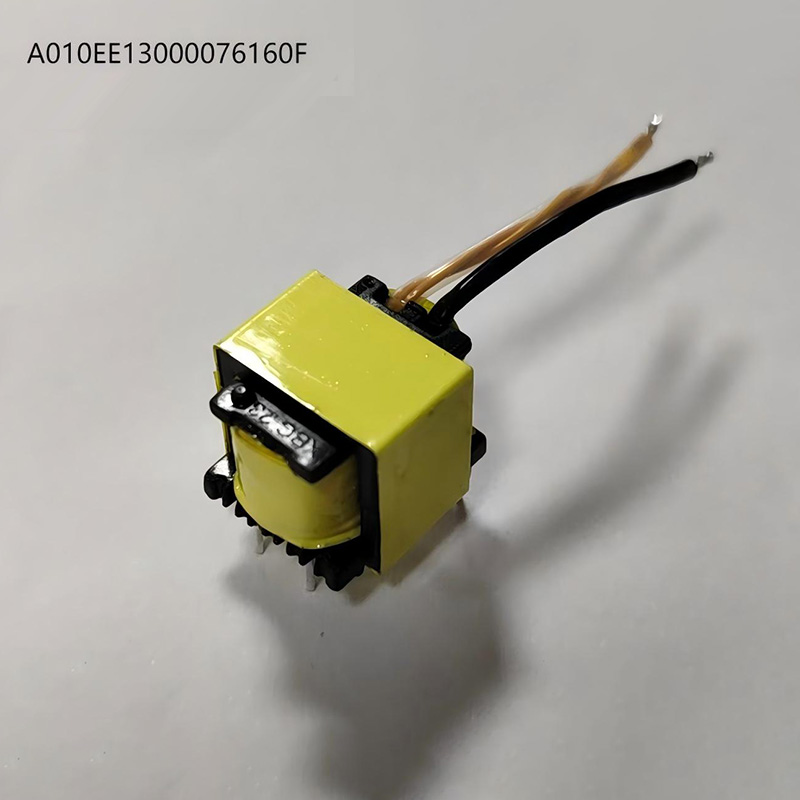

Обмотка N3: начальный провод A оснащен белым рукавом 17L*35 мм, конечный провод B оснащен черным рукавом 17L*39 мм. Рукава должны проходить в катушку не менее чем на 3 мм. Общая длина проводов A/B (плоский верхний сердечник): 30,0±2,0 мм, включая паяную часть 3,0±1,0 мм.

Метод намотки: станок с ЧПУ. Для сердечника намотки N1-E2 штырь обращен влево; станок вращается по часовой стрелке во время намотки. Для сердечника намотки N4 штырь обращен вправо; станок вращается по часовой стрелке во время намотки.

Способ упаковки: 26 штук в горизонтальном ряду, 12 штук в вертикальном ряду. Каждая маленькая коробка содержит 312 штук. Каждая картонная коробка вмещает 7 коробок, всего 2184 штуки в каждой коробке. На верхнюю коробку в каждой картонной коробке необходимо положить лист пузырчатой пленки.

Отшлифуйте сердечник. Установите заземленный сердечник в верхней части и закрепите его 3 витками ленты 5,5 мм. 5. Лента для обмотки проводов: 8,0 мм; лента для сердечника: 5,5 мм. Обе должны быть обмотаны зеленой лентой.

Этикетка должна быть прикреплена к стороне продукта, соответствующей PIN1-5, с текстом, ориентированным вниз. Размеры и содержание должны соответствовать показанным на рисунке выше.

Обмоточный провод N2 должен быть согнут под выступающей точкой на вторичной стороне, чтобы образовать крючок: обмоточный провод N2 должен быть снабжен втулкой, конец которой должен быть на одном уровне с краем паза рамы.

Обмоточный провод N2 должен быть согнут вверх, чтобы образовать крючок под выступающей точкой на вторичной стороне. Обмоточный провод N2 должен быть снабжен втулкой, конец которой должен быть на одном уровне с краем паза рамы.

После пайки все соединения не должны выступать за пределы крепежной пластины каркаса. Паяные соединения должны быть блестящими и не иметь следов холодной пайки, холодных соединений, неполной пайки, окисления или перемычек.

Во время намотки вставьте верхнюю часть (TOP) всех намоточных сердечников в шпиндель намоточной машины и намотайте по часовой стрелке (шпиндель вращается по часовой стрелке). 2. Штырьки 6 и 10 намотки N2 требуют вставки втулки; конец штырька намотки N2 должен быть снабжен 2-миллиметровой фиксирующей стенкой.
