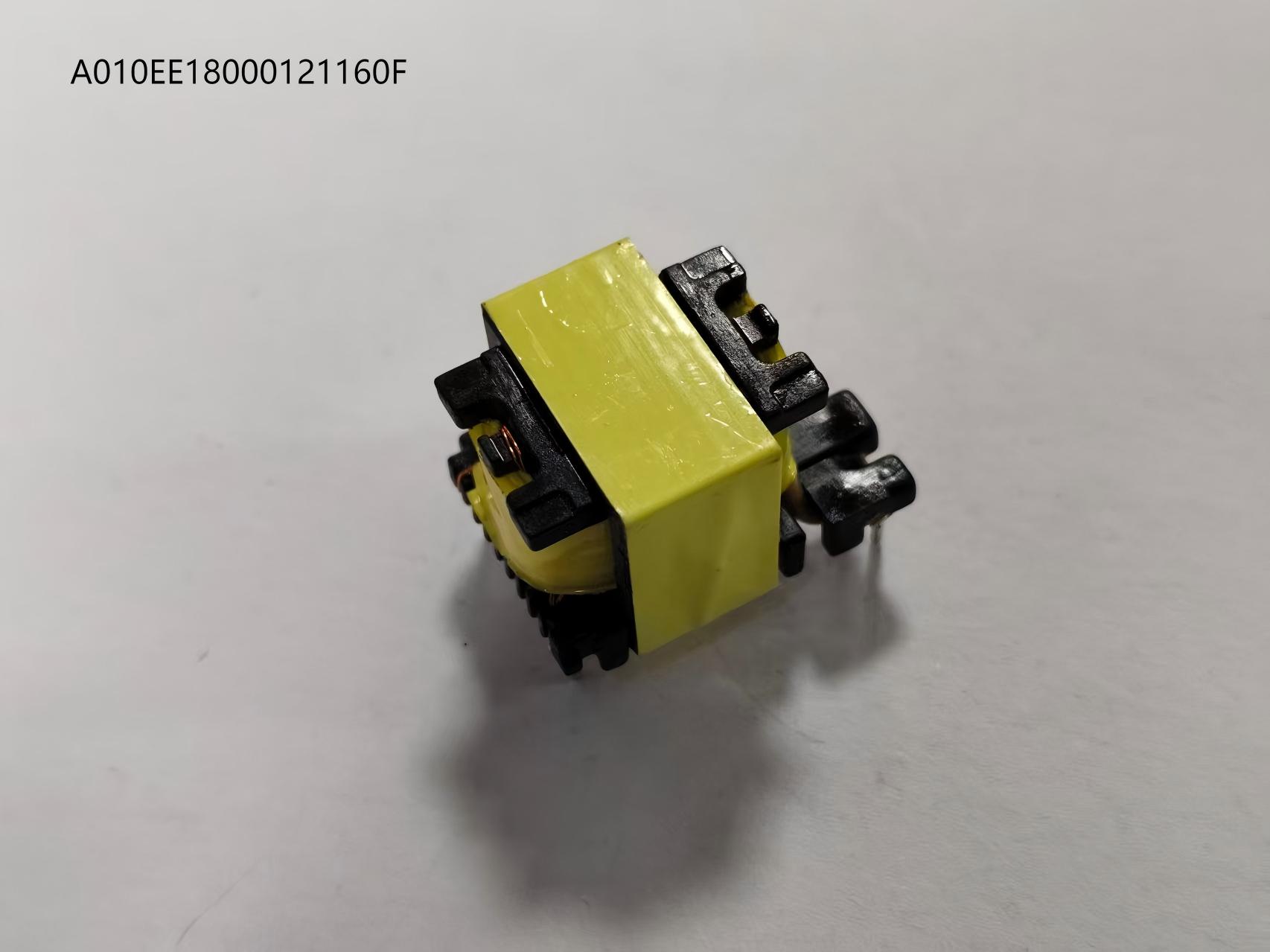

ООО Сычуань Сичэн Электроникс Технологии                                                  P/N  ： A010EE18000121160F Стр. 1 Всего 2 стр                 REV ：A3 SiChuan Royal Faith Electronic Technology Co., Ltd                                                                                                                                               1      Внешний вид и размеры/APPEARANCE & DIMENSIONS Размеры： (mm) A B C D E1 E2 F G G1 18.5 MAX 26.0 MAX 17.0 MAX 3.5±0.5 3.0±0.3 4.0±0.3 21.0±0.5 SQ0.6±0.1 SQ0.8±0.1       2      Схема конструкции обмотки                                      3   Схема внутреннего строения /CIRCUIT DIAGRAM                                                            /CONSTRUCTION DIAGRAM     PRI.                    SEC .                    PIN                                       TOP ООО Сычуань Сичэн Электроникс Технологии SiChuan Royal Faith Electronic Technology Co., Ltd   4  Спецификация обмотки/WINDING SPECIFICATION   № No. Начало START Окончание FINISH Эмалированный провод WIRE(mm) Витков Ts Способ намотки WINDING METHOD Изоляционная лента INSULATION TAPE ТРУБКА TUBE   ПРИМЕЧАНИЕ REMARK N1 3 2 2UEW  /Φ0.25mm*1P 57 Плотная 8.5mm*2Ts / Без перекр. N2 5 NC 2UEW  /Φ0.15mm*2P 16 Плотная 8.5mm*2Ts / Без перекр. N3 6 7 TIW-B/Φ0.70mm*1P 7 Плотная 8.8mm*3Ts 19L*38mm/19L*18mm Перекр.   N4 4 5 2UEW  /Φ0.15mm*2P 19 Плотная 8.5mm*2Ts / Перекр. N5 2 1 2UEW  /Φ0.25mm*1P 21 Плотная 8.5mm*2Ts / Без перекр.   Примечания: 1. Рама пустая PIN8 штырь, PIN2 штырь закреплен на 2/3 ниже точки поворота рамы; 2. Метод намотки: станок с ЧПУ, все сердечники намотки с контактами, обращенными влево, станок вращается по часовой стрелке во время намотки; 3. Завершение намотки N2: головка NC подвешена к верхней точке поворота штифтов статора 1-5; намотка N3 оснащена втулкой, удлиненная стартовая втулка выходит за пределы штифта 5 в пакет намотки, заканчивающая втулка должна выходить как минимум на 3 мм в пакет намотки. 4. Вся клейкая лента должна быть ярко-желтого цвета; 5. Нанесите мягкую резину (твердость 65-95A) на центральную опору сердечника, покрывая более 85% его поверхности; 6. Откройте воздушный зазор в магнитном сердечнике и отшлифуйте сердечник перед установкой на верхнюю часть. После лужения зарезервированного выводного провода для PIN5 согните его в форме буквы «L» от нижнего сердечника к боковому сердечнику PIN5-PIN6 (см. схему подключения выводных проводов), затем закрепите его лентой 3TS, обмотанной лентой 9,5 мм. 7. Продукт требует вакуумной пропитки; 8. Вдоль оси магнитного сердечника обмотайте первичную сторону готового трансформатора двумя слоями однослойной периферийной ленты W15,0 мм (или одним слоем двухслойной ленты); 9. Этикетки должны быть напечатаны струйным принтером на верхней части продукта с префиксом, соответствующим PIN1; содержание в соответствии с видом готового продукта сверху; 10. В производстве данного продукта используется бессвинцовый процесс, соответствующий требованиям ROHS.           5  Электрические характеристики/ELECTRICAL CHARACTERISTIC № No. Пункт ITEM Точка испытания MEASURED POINT Технические TECHNICAL  DATA Допуск TOLERANCE Единица UNIT Условия испытаний   TESTING  CONDITION Испытательный прибор TESTING 1 Индуктивность    INDUCTANCE L（ 3-1） 1.1 ±8% mH 10KHz   0.3V последовательное испытание AT 25℃ CH1062 2 Индуктивность утечки Leakage inductance LK  (2-1)Остальные закоротить 50   MAX uH 10KHz   0.3V последовательное испытание AT 25℃ CH1062 3 Сопротивление DC Resistance R(4-CORE) 70 MAX KΩ AT  25℃ TH2512   4 Испытание на напряжение HI-POT PRI-SEC AC3700 / V 5mA/5S/60Hz   CJ2670 PIN1-PIN5 AC1500 / V 5mA/5S/60Hz           5 Сопротивление изоляции INSULATION RESISTANCE PRI-SEC 100 MIN MΩ DC500V CJ2672

Шлифованный (с зазором) сердечник установить со стороны выводов PIN1-5. Оставленный вывод PIN3 залудить, сформировать «L»-образный изгиб, вывести рядом с выводом PIN2 и соединить с сердечником (как показано на предыдущем рисунке). Зафиксировать лентой шириной 8,5 мм, 3 витка (3TS).

Перед намоткой N3 прикрепите ленту размером 16×13 мм, сложенную обратной стороной, на стороне PIN1-5. После завершения намотки N3 сложите ленту обратно над катушкой.

Метод вставки вала: для станков с ЧПУ намотайте обмотки N3 так, чтобы ножки PIN были обращены вправо, вращаясь по часовой стрелке относительно станка. Перед намоткой закрепите ножки PIN1-5 с помощью обратно сложенной клейкой ленты длиной 15 мм и шириной 12,3 мм, удалив первичные/вторичные обмотки. Намотайте другие обмотки так, чтобы ножки PIN были обращены влево, вращаясь по часовой стрелке относительно станка.

Маркировка продукта должна быть расположена на верхней части готового продукта, с текстом, ориентированным в сторону PIN1 и PIN8 (см. схему внешнего вида готового продукта), с использованием прозрачного фона с черным текстом или лазерной гравировкой.

Этикетка должна быть прикреплена к стороне продукта, соответствующей PIN1-5, с текстом, ориентированным вниз. Размеры и содержание указаны на рисунке выше.

Намотка: вторичная сторона (PIN6–PIN10) заводится на вал намоточного станка, намотка производится по часовой стрелке (вращение вала станка по часовой стрелке).

Контакты 4 и 5 должны иметь общий паз, но не должны быть спаяны вместе; провода для контактов 6 и 10 должны быть загнуты вверх, чтобы образовать крючки под выступлениями вторичной стороны; обмотка N2, прилегающая к контактам 1-5, должна быть изолирована 2-миллиметровой перегородкой.

Вывод обмотки N3 должен быть снабжен втулкой, конец которой должен быть на одном уровне с краем паза рамки. Обмотка N3, прилегающая к первичной стороне (контакты 1-5), требует наличия опорной стенки толщиной 1,5 мм.

Рама пустая, штырь PIN8, штырь PIN4 обрезан до 2/3 ниже точки поворота рамы. Метод намотки: станок с ЧПУ. Все намотки с верхней частью сердечника обращены к станку. Станок вращается по часовой стрелке во время намотки. Намотка должна быть ровной, без перекрещивания, перекрытия, потери слоев, повреждения изоляции, узлов или других дефектов.

Использовать светло-желтую ленту по всей длине. Зарезервировать вывод для PIN4; после пайки согнуть вывод от нижнего сердечника к боковому сердечнику PIN5. Отшлифовать сердечник и установить сверху; закрепить лентой 7,8 мм, обернутой вокруг 3TS.

Провода для контактов 4 и 5 имеют один и тот же паз, но не должны соприкасаться, спаиваться или замыкаться. Убедитесь, что провода из разных слоев не соприкасаются друг с другом, чтобы предотвратить искрение и обрыв проводов.
