Оберните готовый продукт лентой глубокого желтого цвета 0,025*14 мм, выровняв ее по направлению магнитного сердечника, покрыв нижнюю точку поворота рамы 2 витками, или используйте двухслойную ленту 14 мм для 1,3 витка.
Описание
маркер
Описание продукции

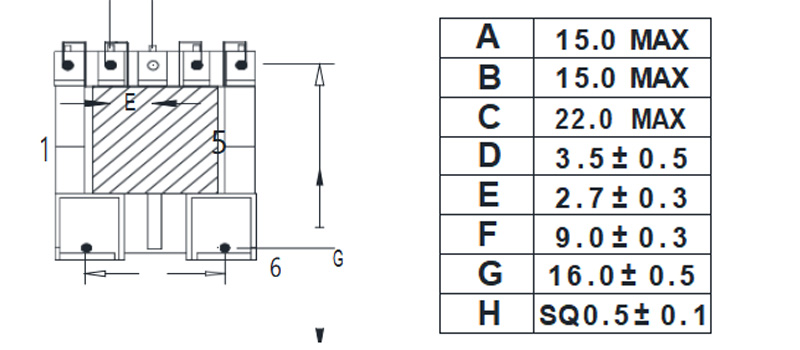

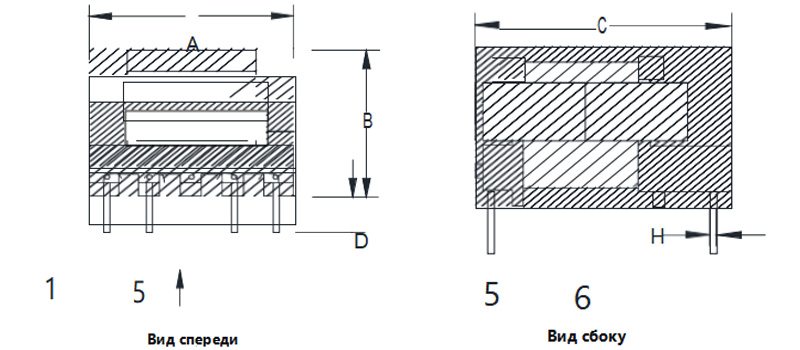

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

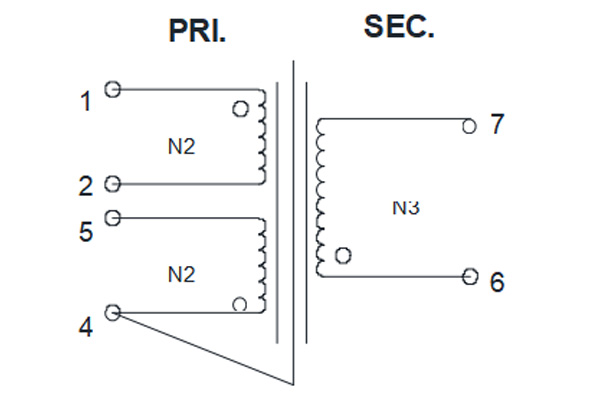

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

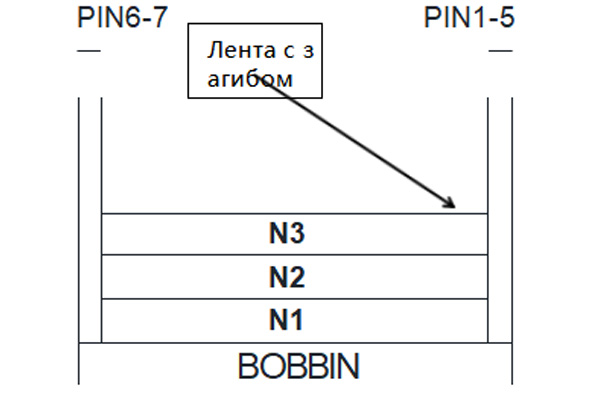

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Серийный номер | Начало
START |
Конец
FINISH |
Провод с эмалевой изоляцией
WIRE(mm) |
ВитковTs | Способ намоткиWINDING
METHOD |
Изоляционная лента
INSULATION TAPE |
Трубка
TUBE |
Примечание
REMARK |
| N1 | 1 | 2 | 2UEW-F Φ0.16mm*1P | 123 | Плотно | 8.3mm*2Ts | PIN1-5 вправо, перекр. | |
| N2 | 4 | 5 | 2UEW-F Φ0.16mm*1P | 21 | По центру, плотно | 8.3mm*3Ts | PIN1-5 вправо, перекр. | |
| N3 | 6 | 7 | TIW-B Φ0.50mm*1P | 8 | 1 слой, плотно | 8.3mm*3Ts | PIN1-5 вправо, без перекр. |
Примечания:
1. Рама без штифта PIN3;
2. Все обмотки: PIN1-5 обращены наружу, обмотка по часовой стрелке;
3. Все подвесные провода обмотки должны быть прикреплены к боковым точкам поворота рамы;
4. Для изоляции всех катушек используйте темно-желтую ленту;
5. Перед намоткой N3 прикрепите сложенную изоляционную ленту размером 13x13 мм над контактами 1-5, чтобы полностью изолировать первичную обмотку;
6. Оставьте 0,23 мм провода на PIN4, припаяйте 10 мм длины и заземлите его на сердечнике;
7. Расположите заземляющий сердечник вдоль края PIN1-5; закрепите его тремя витками (3TS) темно-желтой ленты 0,025*6,0 мм;
8. Оберните готовый продукт лентой глубокого желтого цвета 0,025*14 мм, выровняв ее по направлению магнитного сердечника, покрыв нижнюю точку поворота рамы 2 витками, или используйте двухслойную ленту 14 мм для 1,3 витка;
9. Этикетки должны быть напечатаны на струйном принтере на стороне PIN1-5 изделия, текстом к PIN;
10. Продукт требует вакуумной пропитки;
11. Этот продукт изготовлен с использованием бессвинцового процесса и соответствует требованиям ROHS.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 1-2） | 1.3 | ±6% | mH | 10KHz 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (1-2)Остальные закоротить | 100 | MAX | uH | 10KHz 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
R(4-CORE) | 70 | MAX | KΩ | ||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC3750 | / | V | 5mA/3S/50Hz |
CJ2670 |
| N1-N2 | AC1000 | / | V | 5mA/3S/50Hz | |||
| SEC-CORE | AC3750 | / | V | 5mA/3S/50Hz | |||
|
5 |
Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC |
100 |
MIN |
MΩ |
DC500V |
CJ2672 |
