Во время намотки ориентируйте раму так, чтобы штифты 1-5 были обращены наружу, и намотайте по часовой стрелке (намоточная машина вращается по часовой стрелке; все обмотки образуют форму буквы «S», когда зацеплены за штифты).
Описание
маркер
Описание продукции

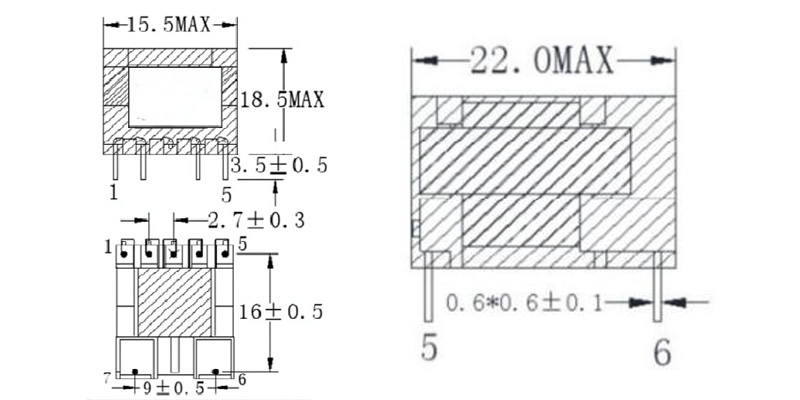

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

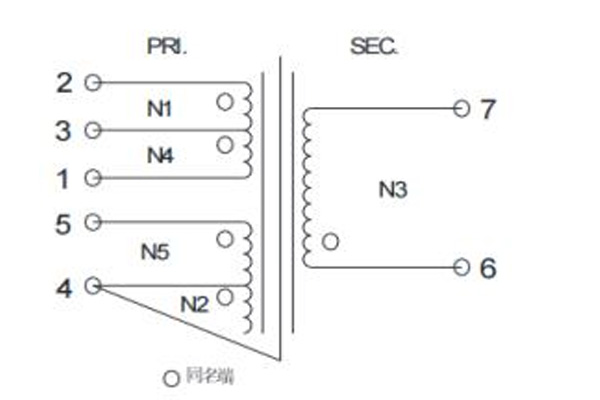

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

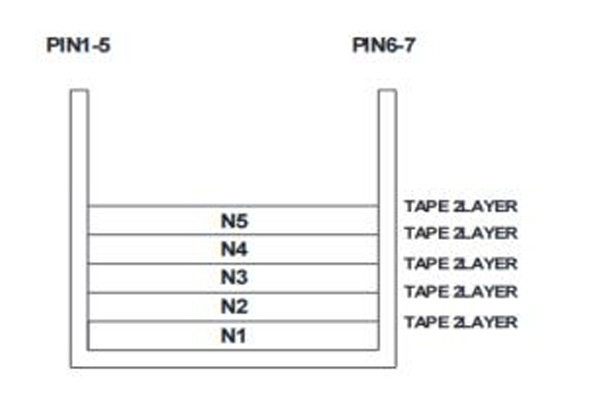

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

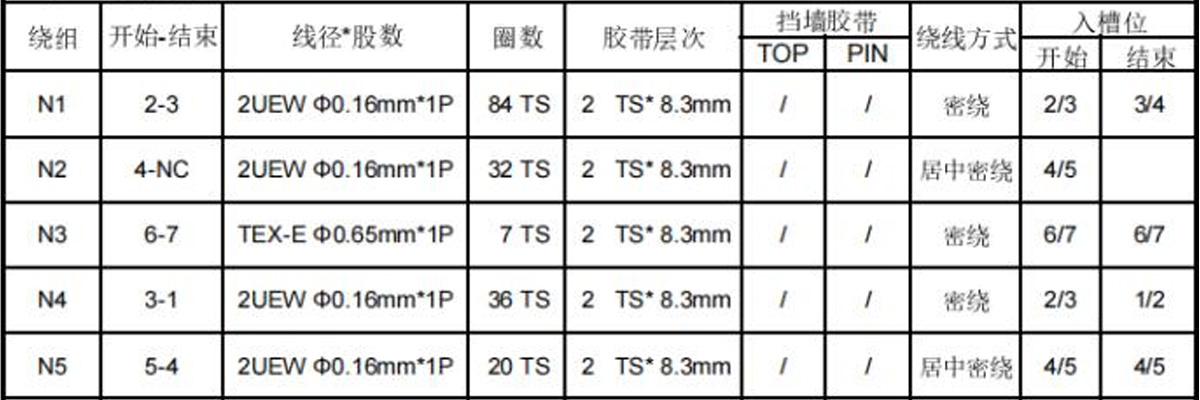

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Во время намотки ориентируйте раму так, чтобы штифты 1-5 были обращены наружу, и намотайте по часовой стрелке (намоточная машина вращается по часовой стрелке; все обмотки образуют форму буквы «S», когда зацеплены за штифты).
2. Магнитный сердечник требует шлифовки. Сердечник с воздушным зазором устанавливается рядом с контактами 6-7, при этом сердечник обернут клейкой лентой размером 0,025 × 8 мм (2 слоя).
3. Зарезервируйте медный провод на PIN4; после пайки убедитесь в полном контакте с магнитным сердечником.
4. Вдоль направления магнитного сердечника обмотайте точку поворота плоской рамы двумя витками клейкой ленты размером 0,025 × 17,0 мм. Обрежьте две трети контакта 3 ниже точки поворота рамы.
5. Продукт требует вакуумной пропитки.
6. Нанесите этикетки на контакты 1-5, выровняв верхнюю часть этикетки по контакту 1 (материал этикетки: прозрачный фон с черным текстом или печатью).
7. Во время намотки ориентируйте контакты 6 и 7 в сторону машины и намотайте по часовой стрелке.
8. Первичная медная проволока не должна соприкасаться со вторичной трехслойной изолированной проволокой.
9. Намотка должна быть ровной; медная проволока не должна быть завязана узлами, повреждена и т. д.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-1） | 1.6 | ±5% | mH | 20KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (1-1)Остальные закоротить | 100 | MAX | uH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
| 4 | Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 10mA/60S/50HZ | CJ2670 |
| N1-N2 | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
