A010EE13330D60114F
Пустота в раме у контакта 1. Намотайте контакты 1-5 по часовой стрелке к центру (намоточная машина вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг контактов).
Описание
маркер
Описание продукции

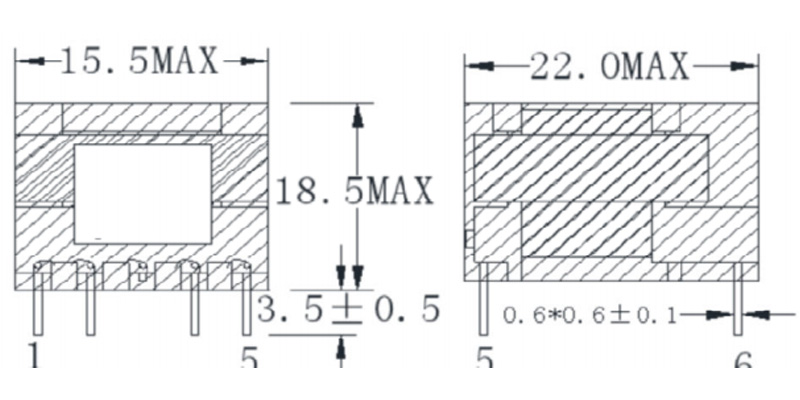

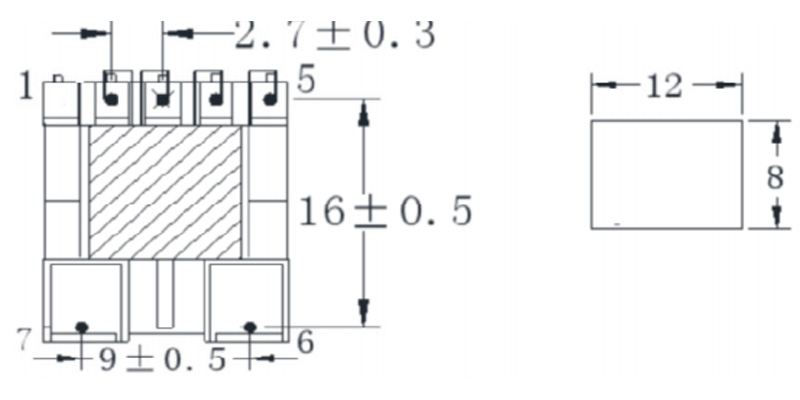

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

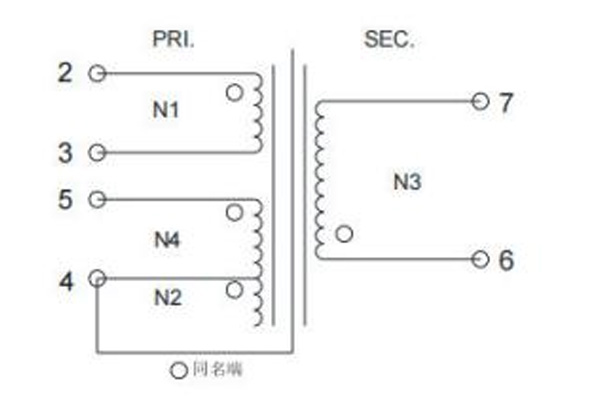

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

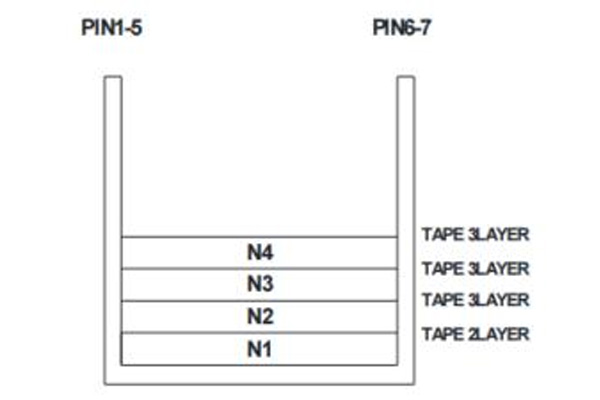

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Количество слоев ленты | Барьерная лента | Способ намотки | Укладка в паз | |||||||
| TOP | PIN | Начало | Конец | |||||||||||
| N1 | 2-3 | 2UEW Φ0.15mm*1P | 138 | TS | 2 | TS* | 8.3mm | / | / | По центру, плотно | 2/3 | 2/3 | ||
| N2 | 4-NC | 2UEW Φ0.15mm*1P | 3 | TS | 3 | TS* | 8.3mm | / | / | Плотно | 3/4 | |||
| N3 | 6-7 | TEX-E Φ0.50mm*1P | 9 | TS | 3 | TS* | 8.3mm | / | / | Плотно | ||||
| N4 | 5-4 | 2UEW Φ0.15mm*1P | 25 | TS | 3 | TS* | 8.3mm | / | / | По центру, плотно | 4/5 | 3/4 | ||
Примечания:
1. Пустота в раме у контакта 1. Намотайте контакты 1-5 по часовой стрелке к центру (намоточная машина вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг контактов).
2. Сердечник требует шлифовки. Сердечник с воздушным зазором установлен рядом с контактами 6-7. Сердечник обмотан клейкой лентой 0,025*7,8 мм (3 слоя).
3. Зарезервируйте медный провод на PIN4; убедитесь, что после пайки он полностью соприкасается с магнитным сердечником.
4. Оберните готовый продукт вдоль направления магнитного сердечника, закрепив точку поворота плоской рамы двумя витками клейкой ленты размером 0,025 × 16,0 мм.
5. Изделие требует вакуумной пропитки.
6. Нанесите этикетки на контакты 1-5, выровняв верхнюю часть этикетки по контакту 1 (материал этикетки: прозрачный фон с черным текстом или струйная печать).
7. Во время намотки ориентируйте контакты 1-5 в сторону машины и намотайте по часовой стрелке.
8. Намотка должна быть ровной; медная проволока не должна быть завязана узлами, повреждена и т. д.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| № No. |
Пункт ITEM |
Точка испытания MEASURED POINT |
Технические TECHNICAL DATA |
Допуск TOLERANCE |
Единица UNIT |
Условия испытаний TESTING CONDITION |
Испытательный прибор TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-3） | 5 | ±5% | mH | 50KHZ 1V последовательное испытаниеAT 25℃ |
CH1062 |
| 2 | Индуктивность утечки Leakage inductance |
LK (2-3)Остальные закоротить | 100 | MAX | uH | 50KHZ 1V последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление DC Resistance |
||||||
| 4 | Испытание на напряжение HI-POT |
PRI-SEC | AC4200 | / | V | 10mA/6S/50HZ | CJ2670 |
| N1-N2 | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции Insulation Resistance |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
