Все обмоточные провода должны быть согнуты под выступающими точками на стороне рамы, чтобы образовать крючки. Провод для PIN2 входит в пазы 1-2, провод для PIN3 входит в пазы 2-3, провод для PIN4 входит в пазы 3-4, а провод для PIN5 входит в пазы 4-5.
Описание
маркер
Описание продукции

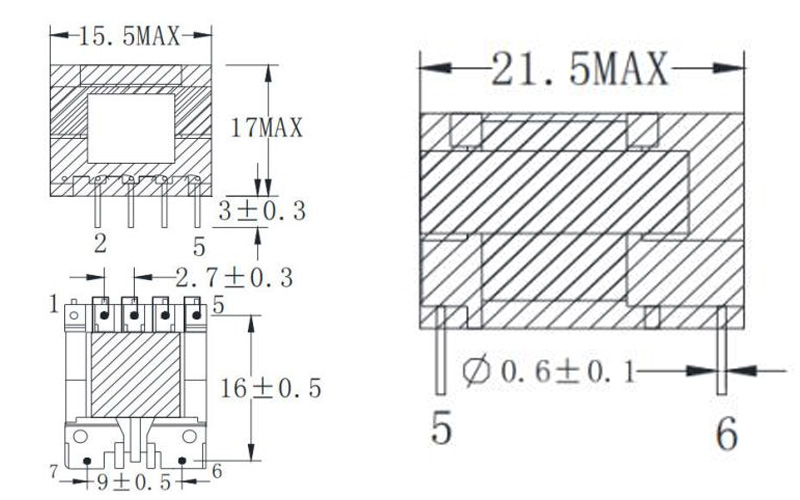

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS
2.Схема конструкции обмотки

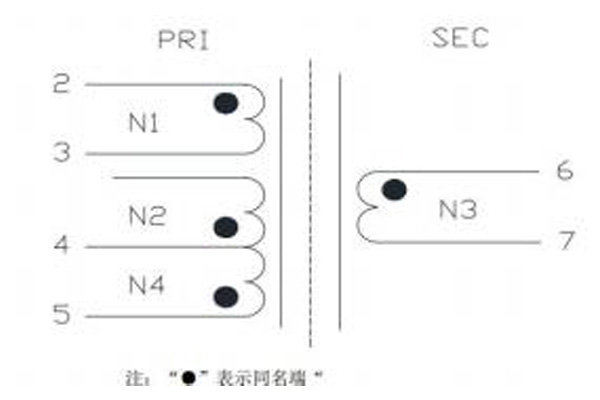

/CIRCUIT DIAGRAM
3.Схема внутреннего строения

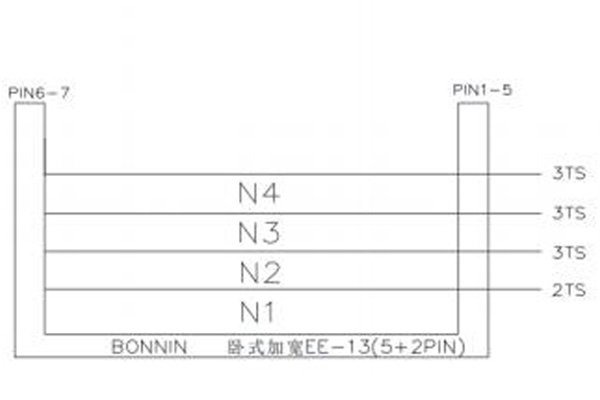

/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Операция | Обмотка | Начало – Конец | Диаметр провода | Число витков | Трубка | ACT | Майларовая лента | Примечание | ||
| Стартовая линия | Линия Шоу | PIN1-5 | PIN6-7 | |||||||
| 1 | N1 | 2 →3 | 2UEWΦ0.15*1P | 138 | \ | \ | \ | \ | 2TS | Плотно |
| 2 | N2 | 4→ | 2UEWΦ0.15*1P | 38 | \ | \ | \ | \ | 3TS | Плотно |
| 3 | N3 | 6 →7 | TEX-E Φ0.40mm*1P | 24 | \ | \ | \ | \ | 3TS | Плотно |
| 4 | N4 | 5 →4 | 2UEWΦ0.15*1P | 28 | \ | \ | \ | \ | 3TS | Плотно |
Примечания:
1. При намотке вставьте вторичную сторону (PIN6--PIN7) в вал намоточного станка и намотайте по часовой стрелке (вал станка вращается по часовой стрелке).
2. B/N EE-13 (5+2) горизонтальный расширенный тип; PIN1 удален.
3. Все обмоточные провода должны быть согнуты под выступающими точками на стороне рамы, чтобы образовать крючки. Провод для PIN2 входит в пазы 1-2, провод для PIN3 входит в пазы 2-3, провод для PIN4 входит в пазы 3-4, а провод для PIN5 входит в пазы 4-5.
4. Магнитный сердечник требует шлифовки. Поместите заземленный сердечник на вторичной стороне и закрепите его 8,0-миллиметровой клейкой лентой, обернув ее 3 раза.
5. Оберните 16-миллиметровую клейкую ленту 3 раза вокруг внешней стороны готового изделия по направлению сердечника (нижняя часть вровень с точкой поворота рамы).
6. Намотка должна быть ровной; медный провод не должен быть завязан, поврежден или перекрещен.
7. Продукты должны пройти вакуумную пропитку и сушку.
8. Способ упаковки: 25 шт. в горизонтальном ряду, 11 шт. в вертикальном ряду. Каждая маленькая коробка содержит 275 шт. Каждая картонная коробка вмещает 6 коробок, всего 1650 шт. в каждой коробке. Верхняя коробка в каждой картонной коробке должна быть покрыта листом пузырчатой пленки.
9. Требования к штифтам: блестящая поверхность без черных пятен, окисления, изгибов или деформаций.
10. Первичная медная проволока не должна соприкасаться со вторичной трехслойной изолированной проволокой.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-3） | 2 | ±5% | mH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (2-3)Остальные закоротить | 120 | MAX | uH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 10mA/60S/50HZ | CJ2670 |
| N1-N2 | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
