Готовый продукт необходимо обернуть лентой 3Ts шириной 16 мм вдоль направления магнитного сердечника (нижняя часть вровень с точкой поворота рамы).
Описание
маркер
Описание продукции

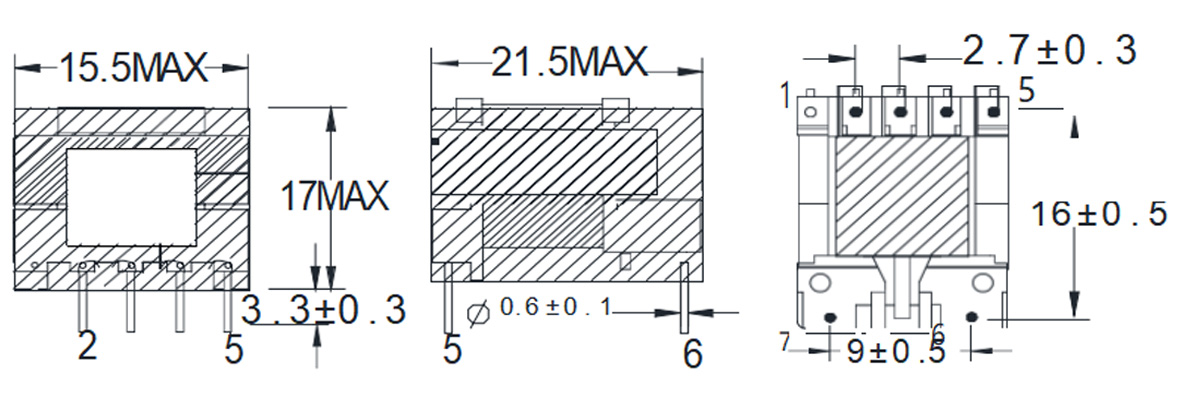

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

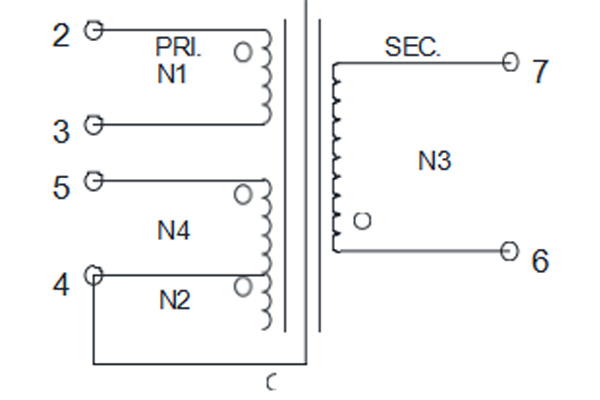

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

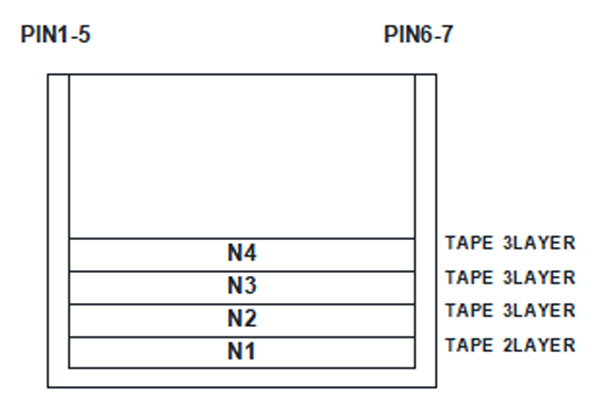

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Количество слоев ленты | Барьерная лента | Способ намотки | Укладка в паз | |||||||
| TOP | PIN | Начало | Конец | |||||||||||
| N1 | 2-3 | 2UEW Φ0.15mm*1P | 138 | TS | 2 | TS* | 8.3mm | / | / | Плотно | 1/2 | 2/3 | ||
| N2 | 4-NC | 2UEW Φ0.15mm*1P | 3 | TS | 3 | TS* | 8.3mm | / | / | По центру,
плотно |
3/4 | |||
| N3 | 6-7 | TEX-E Φ0.50mm*1P | 9 | TS | 3 | TS* | 8.5mm | / | / | Плотно | 6/7 | 6/7 | ||
| N4 | 5-4 | 2UEW Φ0.15mm*1P | 25 | TS | 3 | TS* | 8.5mm | / | / | По центру,
плотно |
4/5 | 3/4 | ||
Примечания:
1. B/N EE-13(5+2) горизонтальная версия с приподнятой частью, PIN 1 удален.
2. Сердечник требует шлифовки. Установите отшлифованный сердечник на вторичной стороне. Закрепите сердечник лентой 8,0 мм, обернув 3 раза.
3. Готовый продукт необходимо обернуть лентой 3Ts шириной 16 мм вдоль направления магнитного сердечника (нижняя часть вровень с точкой поворота рамы).
4. Продукт требует вакуумной пропитки и сушки.
5. Этикетки должны быть равномерно напечатаны струйным принтером на стороне PIN1-5 изделия, текстом вниз. Размеры и содержание в соответствии с приведенной выше схемой.
6. Способ упаковки: в маленькой коробке: 275 шт. Каждая коробка содержит 6 коробок, общее количество в коробке: 1650 шт.
7. Требования к штифтам: блестящая поверхность без черных пятен, окисления, изгибов или деформаций.
8. Во время намотки вставьте вторичную сторону (PIN1–PIN5) в шпиндель намоточной машины и намотайте по часовой стрелке (шпиндель вращается по часовой стрелке).
9.Все провода обмотки должны быть согнуты под выступающими точками на стороне рамы, чтобы образовать крючки. Провод для PIN2 входит в пазы 2-3, провод для PIN3 входит в пазы 2-3, провод для PIN4 входит в пазы 3-4, а провод для PIN5 входит в пазы 4-5. PIN2 и PIN3 имеют общий паз для выхода провода, но не должны быть спаяны вместе или закорочены.
10. При намотке N4 обратная цепь не должна проходить по прямым контактам, чтобы избежать перекрытия или прямого контакта с проводами намотки N3, что может привести к ухудшению характеристик первичного и вторичного высокого напряжения.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-3） | 6.0 | ±5% | mH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (2-3)Остальные закоротить | 100 | MAX | uH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC3750 | / | V | 10mA/6S/50HZ | CJ2670 |
| N1-N2 | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
