Метод вставки вала: станок с ЧПУ. При намотке обмоток N1 и N3 штифт должен быть обращен влево, а станок вращаться по часовой стрелке; при намотке E1 и N2 штифт должен быть обращен вправо, а станок вращаться по часовой стрелке. Все выводы обмотки не должны соприкасаться друг с другом при входе/выходе.
Описание
маркер
Описание продукции

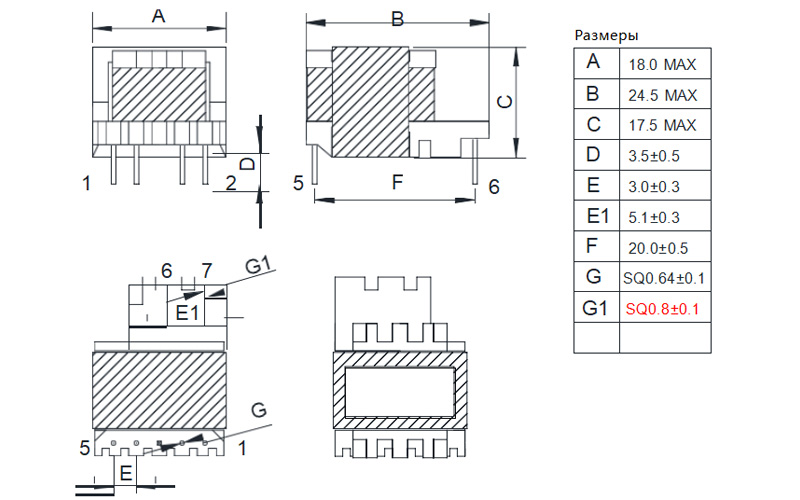

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

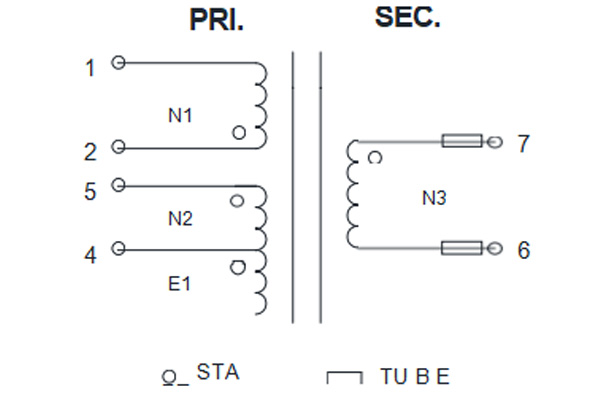

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

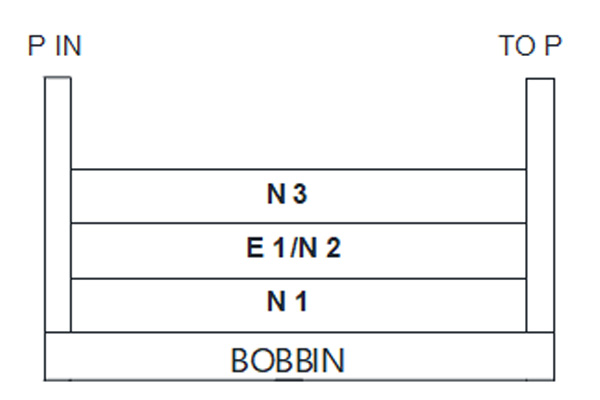

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| №
No. |
Начало
START |
Окончание FINISH | Эмалированный провод
WIRE(mm) |
Витков
Ts |
Способ намотки
WINDING METHOD |
Изоляционная лента
INSULATION TAPE |
ТРУБКА
TUBE |
ПРИМЕЧАНИЕ REMARK |
| N1 | 2 | 1 | 2UEW Φ0.25mm*1P | 82 | Ровно, плотно | 0.025/8.5mm*2Ts | PIN Влево, без перекрещивания | |
| E1 | 4 | NC | 2UEW Φ0.25mm*1P |
10 |
Бифилярно, плотно |
0.025/8.5mm*2Ts |
PIN вправо, без перекрещивания | |
| N2 | 4 | 5 | 2UEW Φ0.25mm*1P | PIN вправо, без перекрещивания | ||||
| N3 | 7 | 6 | TEX-E Φ0.40mm*1P | 12 | 1 сл, плотно | 0.025/8.5mm*3Ts | 23L*40mm*1P
23L*16mm*1P |
PIN Влево, без перекрещивания |
Примечания:
1. Рама пустая PIN3 штифт.
2. Метод вставки вала: станок с ЧПУ. При намотке обмоток N1 и N3 штифт должен быть обращен влево, а станок вращаться по часовой стрелке; при намотке E1 и N2 штифт должен быть обращен вправо, а станок вращаться по часовой стрелке. Все выводы обмотки не должны соприкасаться друг с другом при входе/выходе.
3. Вся клейкая лента должна быть светло-желтого цвета. Шлифовальный сердечник должен быть установлен в верхней части и закреплен лентой 3TS, обмотанной лентой 9,8 мм.
4. Вводы и выводы обмотки N3 должны быть оснащены втулками. Втулка ввода должна быть удлинена не менее чем на 40 мм, а ее длина должна превышать положение PIN5.
5. Переплав припоя на трехслойном изолированном проводе не должен выходить за пределы платформы PIN.
6. Продукт требует вакуумной пропитки.
7. Продукт должен соответствовать стандартам ROHS по защите окружающей среды.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный приборTESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-1） | 1.4 | ±5% | mH | 10KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (2-1)Остальные закоротить | 150 | MAX | uH | 10KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
MAX | KΩ | ||||
| 4 | Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 5mA/3S/50Hz | CJ2670 |
| SEC-CORE | AC4200 | / | V | 5mA/3S/50Hz | |||
| PIN1-PIN5 | AC1000 | / | V | 5mA/3S/50Hz | |||
|
5 |
Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CH9072A |
