Описание
маркер
Описание продукции

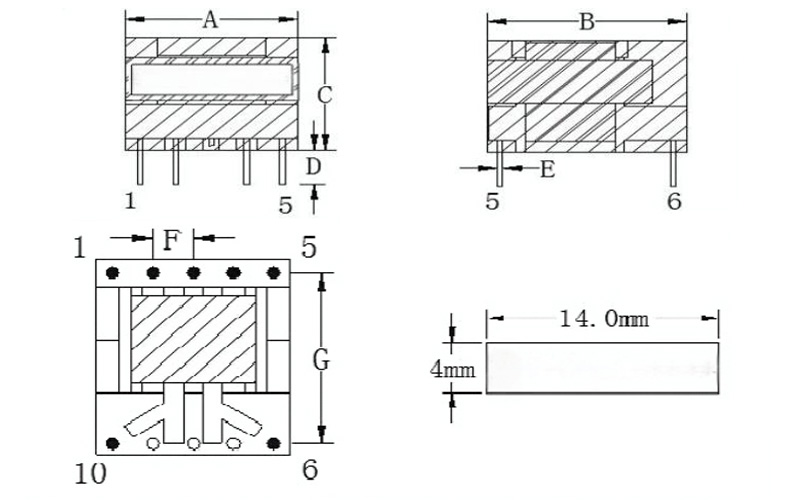

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

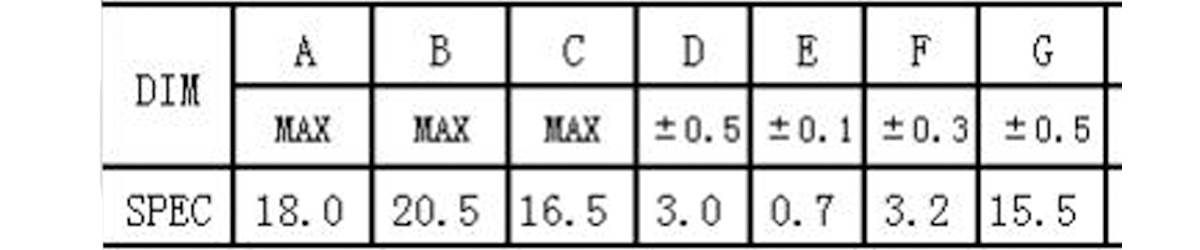

Размеры：（ mm)

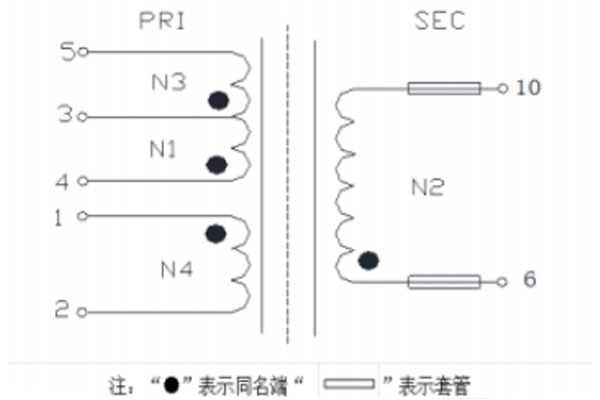

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

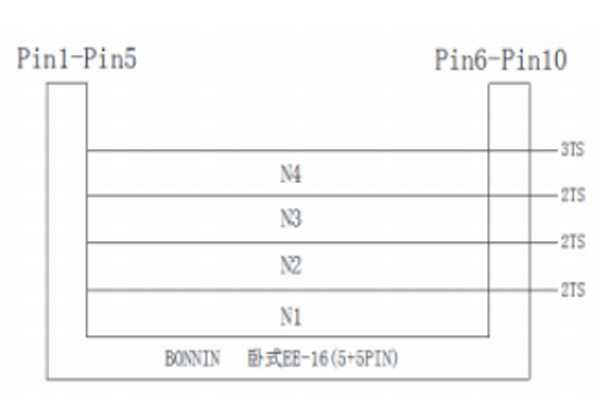

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

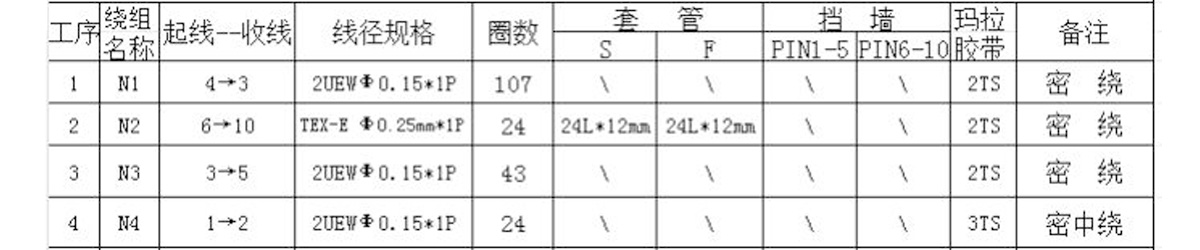

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Этикетки изготовлены из прозрачного полиэстера с черным текстом.
2. Допуск по размерам: ±0,25 мм
3. Общая толщина с клеевой основой: 0,1 мм
4. Единое использование размера шрифта 6,0 (документ COREL DRAW 13).
5. Шрифты на этикетках должны быть четкими и без разрывов
6. Этикетки должны быть прикреплены к стороне PIN1-5 текстом вверх. Размеры и содержание соответствуют приведенному выше рисунку.
7. Черная рамка на этикетке на рисунке выше служит только для ориентира по размерам; этикетки не должны иметь черную рамку при производстве.
8. Во время намотки: вторичная сторона (контакты 6–10) подается на шпиндель намоточного станка и намотана по часовой стрелке (шпиндель вращается по часовой стрелке).
9. Входные и выходные провода обмотки N2 должны быть оснащены тефлоновыми трубками.
10. Контакты 7, 8 и 9 должны быть удалены. После завершения отрежьте две трети контакта 3, убедившись, что срез находится ниже точки поворота трансформатора.
11. Сердечник должен быть заземлен. Расположите заземленный сердечник на стороне PIN6-10 и закрепите его 4,5-миллиметровой клейкой лентой, обернув ее 3 витками (3Ts).
12. Готовый продукт необходимо обмотать 15-миллиметровой лентой в направлении магнитного сердечника на 3 витка (нижняя часть вровень с точкой поворота рамы).
13. Провода для контактов 4 и 5 имеют один и тот же паз, но не должны соприкасаться, спаиваться или замыкаться. Убедитесь, что провода из разных слоев не соприкасаются друг с другом, чтобы предотвратить искрение и обрыв проводов.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-5） | 4.85 | ±5.61% | mH | 1KHZ 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
||||||
| 3 | Сопротивление
DC Resistance |
||||||
| 4 | Испытание на напряжение
HI-POT |
PRI-SEC | AC4000 | / | V | 5mA/3S/50HZ | CJ2670 |
| PRI -CORE | AC1500 | / | V | ||||
| SEC-CORE | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
