Метод намотки: станок с ЧПУ, все обмотки, PIN рамки обращен влево, станок намотает по часовой стрелке, провод PIN5 проходит через небольшой паз.
Описание
маркер
Описание продукции

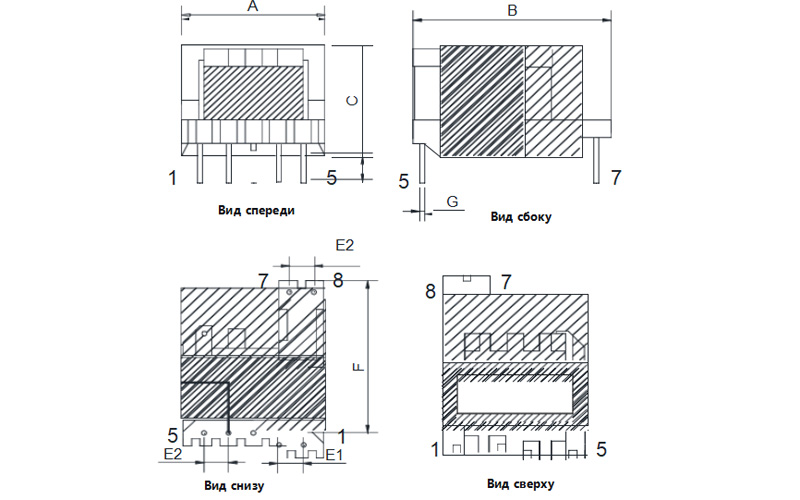

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS
Размеры：（ mm）
| A | B | C | D | E1 | E2 | F | G |
| 18.5 MAX | 26.5 MAX | 13.5 MAX | 3.5±0.5 | 3.5±θ .3 | 3.0±0.3 | 22.2±θ.5 | SQ0.60±0.1 |

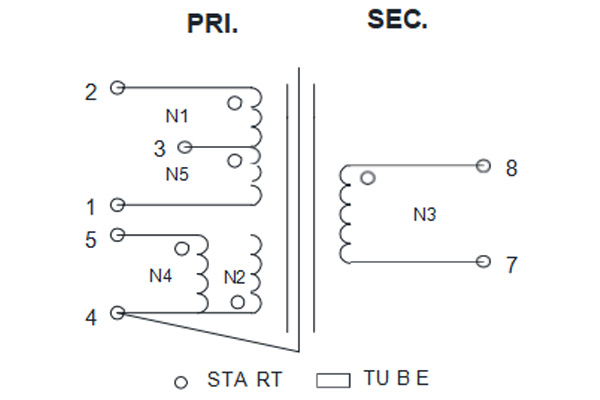

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

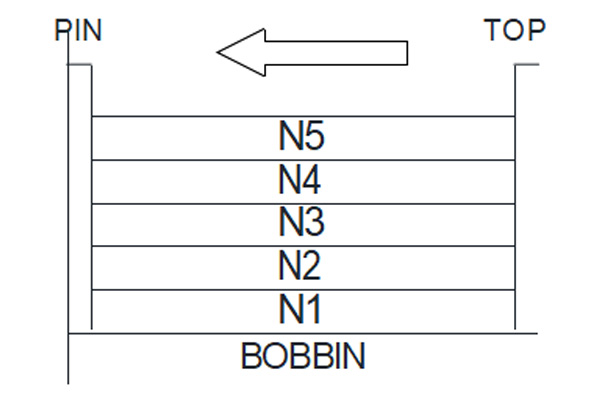

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| №
No. |
Начало
START |
Окончание FINISH | Эмалированный провод
WIRE(mm) |
Витков
Ts |
Способ намотки
WINDING METHOD |
Изоляционная лента
INSULATION TAPE |
ТРУБКА
TUBE |
ПРИМЕЧАНИЕ REMARK |
| N1 | 2 | 3 | 2UEW Φ0.22mm*1P | 48 | 2 сл, плотно | 6.5mm*2Ts | / | Перекр. |
| N2 | 4 | NC | 2UEW Φ0.15mm*2P | 7 | 1 сл, внавал | 6.5mm*3Ts | / | |
| N3 | 8 | 7 | TIW-B Φ0.40mm*1P | 18 | 2 сл, плотно | 6.5mm*2Ts | / | Без перекр. |
| N4 | 5 | 4 | 2UEW Φ0.15mm*2P | 12 | 1 сл, внавал | 6.5mm*3Ts | / | Без перекр. |
| N5 | 3 | 1 | 2UEW Φ0.22mm*1P | 30 | 2 сл, плотно | 6.5mm*2Ts | / | Без перекр. |
Примечания:
1. Рама пустая PIN6 штырь, PIN3 штырь зажат на 2/3 ниже точки поворота рамы.
2. Метод намотки: станок с ЧПУ, все обмотки, PIN рамки обращен влево, станок намотает по часовой стрелке, провод PIN5 проходит через небольшой паз;
3. Все клейкие ленты должны быть светло-желтого цвета.
4. Создайте воздушный зазор в магнитном сердечнике; отшлифуйте сердечник и установите его в верхней части. Оставьте провод для PIN4, чтобы он проходил по нижней части, согнув его к краю магнитного сердечника PIN5-7. Закрепите 3 слоями ленты 9,5 мм. Оберните готовую сборку 2 витками внешней ленты 17,0 мм вокруг магнитного сердечника (или оберните сердечник 3 витками ленты 17,0 мм для фиксации).
5. Продукт требует вакуумной пропитки маслом.
6. Продукт должен соответствовать экологическим стандартам ROHS.
7. Маркировка продукта должна быть расположена на верхней части готового продукта, с символами, ориентированными в сторону PIN1 и PIN8 (см. схему внешнего вида готового продукта). Маркировка должна быть выполнена черным текстом на прозрачном фоне или лазерной гравировкой.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-1） | 750 | ±7% | uH | 10KHZ 0.25Vпоследовательное испытание AT 25℃ | CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (2-1)Остальные закоротить | 50 | MAX | uH | 10KHZ 0.25Vпоследовательное испытание AT 25℃ | CH1062 |
| 3 | Сопротивление
DC Resistance |
MAX | mΩ | AT 25℃ | TH2512B | ||
| 4 | Испытание на напряжение
HI-POT |
PRI-SEC | AC3750 | / | V | 5mA/5S | CJ2670 |
| PIN1-PIN5 | AC1000 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CH9072A |
