Один воздушный зазор в сердечнике, расположенный в верхней части изделия. Центральная стойка сердечника заполнена мягкой резиной не менее чем на 85 %.
Описание
маркер
Описание продукции

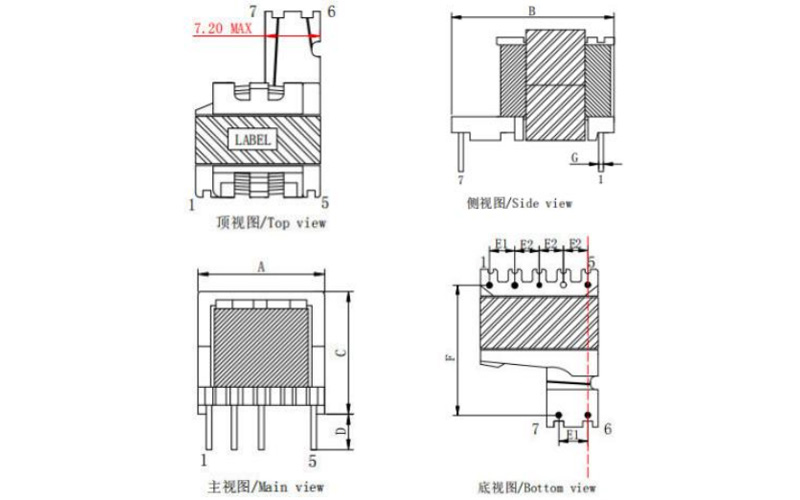

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

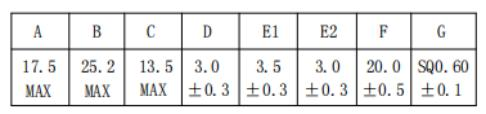

Размеры：（ mm)

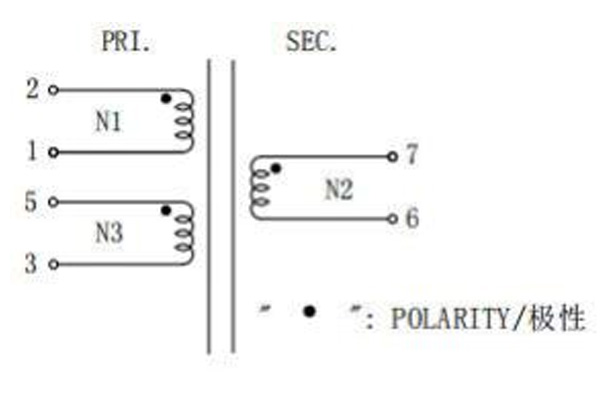

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

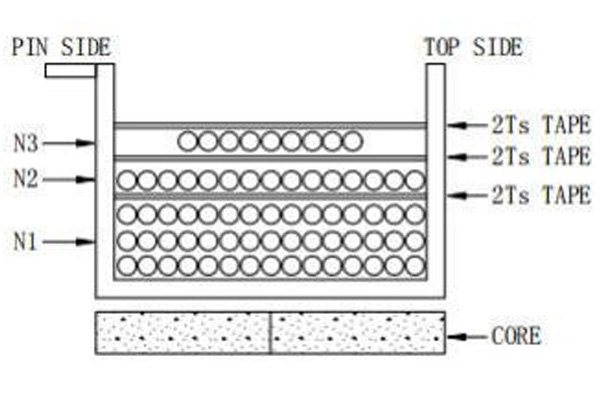

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

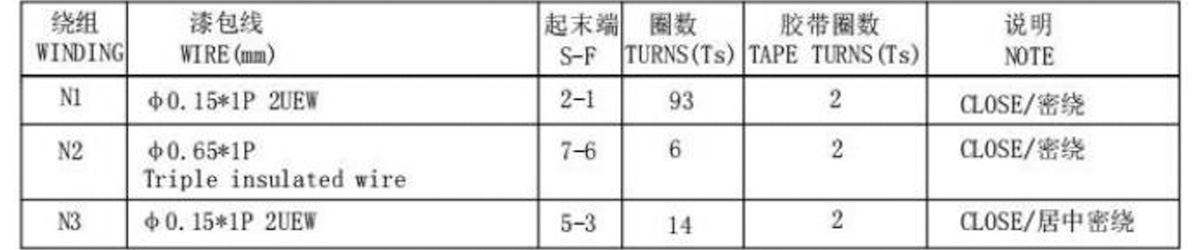

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Рама с отверстием PIN4. Ширина рамы: 5,60 мм REF.
2. Один воздушный зазор в сердечнике, расположенный в верхней части изделия. Центральная стойка сердечника заполнена мягкой резиной не менее чем на 85 %.
3. Сердечник закрепите клейкой лентой 9,7 мм/w*3TS.
4. Продукт требует пропитки.
5. Направление намотки: PIN1 и PIN2 пересекаются.
6. N3 обмотан по центру; обмотка не должна соприкасаться с входными/выходными проводами N2.

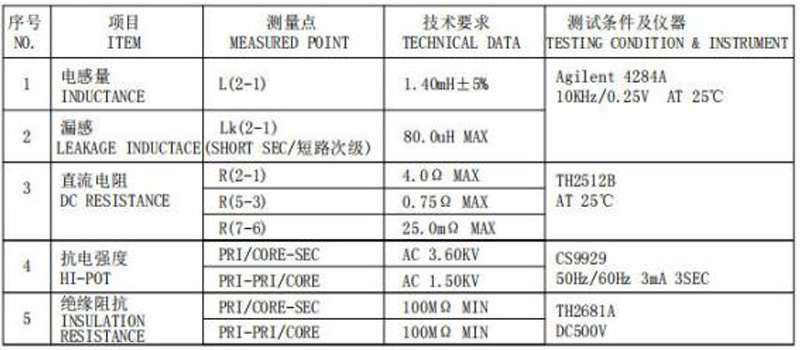

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
