Продукт требует пропитки.
При сборке двух магнитных сердечников аккуратно потрите их друг о друга 1-3 раза, чтобы достичь требуемого значения индуктивности.
Описание
маркер
Описание продукции

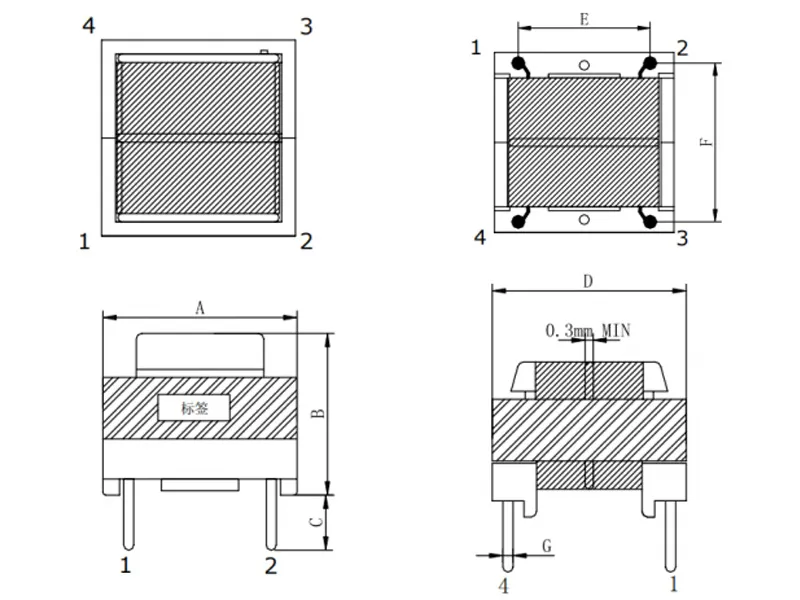

1. Чертеж внешнего вида и габаритных размеров
размеры: (мм)
2.Принципиальная электрическая схема
3.Чертеж внутренней конструкции
4. Спецификация намотки
Примечания:
1. Сердечник Фиксированная клейкая лента 3TS.
2. Продукт требует пропитки.
3. При сборке двух магнитных сердечников аккуратно потрите их друг о друга 1-3 раза, чтобы достичь требуемого значения индуктивности.

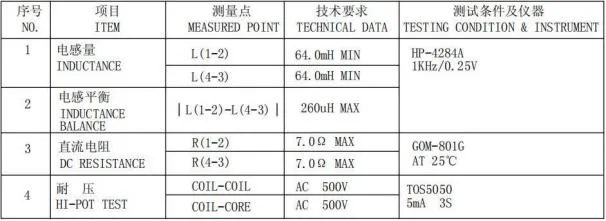

5. Электрические параметры и испытания
связаться с нами
Сопутствующие популярные продукты
A010EE1604529B111F
Нанесите клей примерно на 80% центральной опоры магнитного сердечника и нанесите четыре точки клея на места соединения сердечника. Нанесите клей между рамкой и магнитным сердечником на PIN1.
A010EE13000001100F
Описание продукции 1.Внешний вид и размеры/APPEARANCE & DIMENSIONS ...
A010EE13330F50114F
При намотке N4 убедитесь, что обратный провод не проходит по прямой, чтобы избежать перекрытия или прямого контакта с намоткой N3, что может привести к сбоям первичного/вторичного высокого напряжения.
A010EE13330L10114F
При намотке N5 обратная линия не должна проходить по прямой, чтобы избежать перекрытия или прямого контакта с проводами намотки N3, что может привести к ухудшению характеристик первичного и вторичного высокого напряжения.
A010EE16000006133F
Метод вставки вала: для станков с ЧПУ при намотке обмоток N1, N2 и N4 штырь обращен влево, а станок намотает по часовой стрелке; при намотке N3 штырь обращен вправо, а станок намотает по часовой стрелке. Все выводы обмотки не должны соприкасаться друг с другом при входе или выходе.
A010EE13091T5F114F
Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный станок вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).
A010EE13330F20114F
Все обмоточные провода должны быть согнуты под выступающими точками на стороне рамы, чтобы образовать крючки. Провод для PIN2 входит в пазы 1-2, провод для PIN3 входит в пазы 2-3, провод для PIN4 входит в пазы 3-4, а провод для PIN5 входит в пазы 4-5.
A010EE13091T2D114F
Магнитный сердечник требует шлифовки. Сердечник с воздушным зазором устанавливается рядом с контактами 6-7, при этом сердечник обернут клейкой лентой размером 0,025 × 8 мм (3 слоя).
A010EE16161T10114F
Этикетка прикреплена к верхней стороне, текст обращен к контактам 1-5 (спецификация этикетки: прозрачный фон с черным текстом или напечатанный распылителем).
A010EE13091T5B114F
Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный станок вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).
A01ATQ27000008149F
Отвод X выводится через верхний паз каркаса со стороны выводов PIN1-5. После пайки на отвод надевается трубка, и он отгибается внутрь обмотки, чтобы предотвратить прокол изоленты. Для фиксации совместно с проводом Y- используется общая изолента.
A010EE130L161J165F
После пайки все соединения не должны выступать за пределы защитной пластины рамы. Паяные соединения должны быть блестящими, без холодных паяных соединений, плохой пайки, перемычек, окисления или подобных дефектов.
A010EE13091T2H114F
Сердечник требует шлифовки. Сердечник с воздушным зазором установлен рядом с штифтами 1-5, закреплен 3 витками клейкой ленты 0,025*7,8 мм.
A010EE13091T2F114F
Перед намоткой N3 прикрепите полоску клейкой ленты шириной 15 мм и длиной 12 мм рядом с контактами 1-5, чтобы изолировать первичную и вторичную обмотки.
A010EE1600800R136F
При намотке PIN1 оставьте заземляющий провод 2UEWΦ0,25*1P. Сначала припаяйте заземляющий провод, затем проложите его от стороны PIN1 до середины нижней части CORE. Согните его на 3–5 мм в сторону PIN1–8 и закрепите лентой: 1MIL8mm*2T, обернутой вокруг CORE.
A010EE16000006100F
Черная рамка вокруг этикетки на рисунке выше служит только для ориентира по размерам; на производственной этикетке черная рамка не должна присутствовать.
