Намотайте катушку так, чтобы шпулька была обращена вправо, а контакты 3-4 были обращены наружу в правильном направлении.
Описание
маркер
Описание продукции

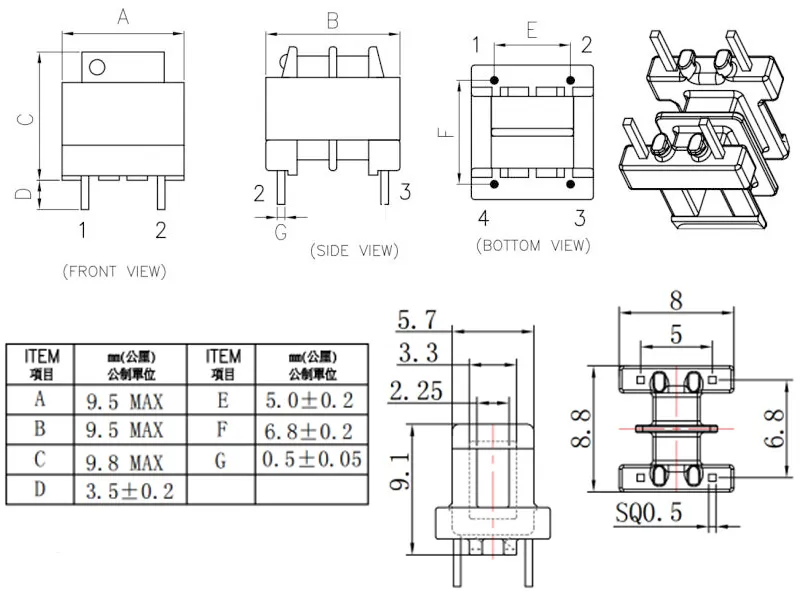

1. Чертеж внешнего вида и габаритных размеров
2.Принципиальная электрическая схема
3.Чертеж внутренней конструкции
4. Спецификация намотки
Примечания:
1. Намотайте катушку так, чтобы шпулька была обращена вправо, а контакты 3-4 были обращены наружу в правильном направлении.
2. Закрепите сердечник обмоточной лентой: 1 мил 4 мм × 3 слоя.
3. Этот продукт требует вакуумной пропитки; после пропитки сердечник и обмотка не должны иметь никаких признаков ослабления.
4. Ножки штырьков должны быть сформированы в соответствии с точными размерами печатной платы.
5. Выдерживаемое напряжение между катушками: 600 В переменного тока в течение 3 секунд, максимальный ток утечки 1 мА.
6. Выдерживаемое напряжение между катушкой и сердечником: 600 В переменного тока в течение 3 секунд, максимальный ток утечки 1 мА.

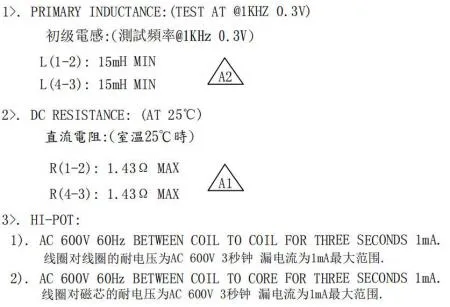

5. Электрические параметры и испытания
