Обмотка не должна пересекаться, перекрываться, завязываться в узлы или повреждать изоляцию медного провода. Все исходящие кабели должны быть оснащены защитными рукавами.
Описание
маркер
Описание продукции

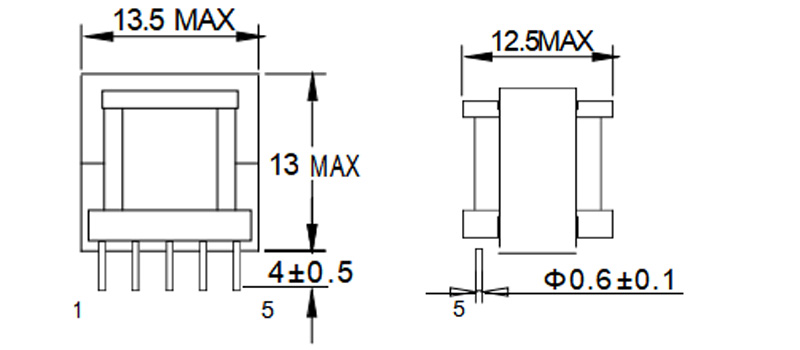

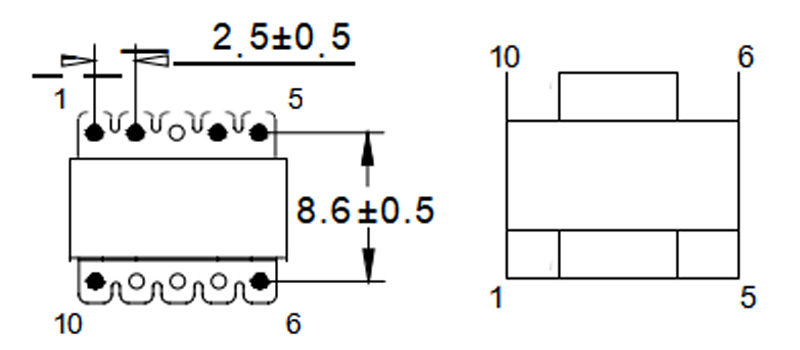

1. OUTLINE DIMENSION:(UNIT: m/m)
Примечания:
1. Намотайте провод так, чтобы штырьки были обращены наружу; штырьки 3, 7, 8, 9 ОТРЕЗАТЬ.
2. Обмотка не должна пересекаться, перекрываться, завязываться в узлы или повреждать изоляцию медного провода.
3. Все исходящие кабели должны быть оснащены защитными рукавами.
4. Магнитный сердечник должен быть отшлифован, с нанесением магнитной ленты (W=5,5 мм) в три слоя.
5. Готовая продукция должна пройти вакуумную пропитку; метод нанесения этикеток показан на рисунке.

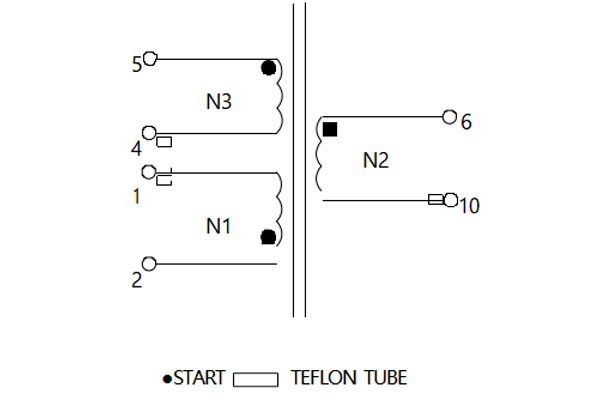

2. SCHEMICAL

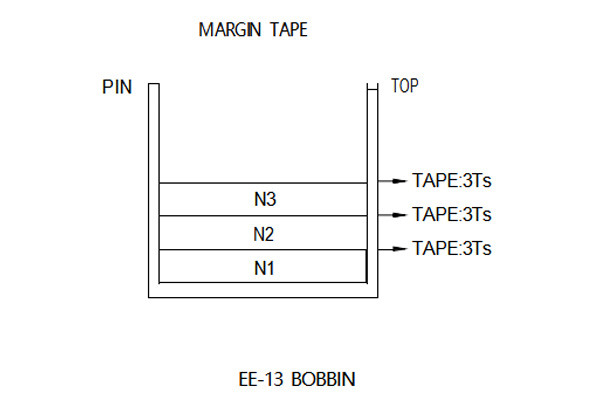

3.WINDING
4.WINDING
| STEP | WINDING | START | FINISH | MATERIAL | TURNS | MARGIN TAPE | TAPE | RENARK | |
| PIN | TOP | ||||||||
| 1 | N1 | 2 | 1 | 2UEW0.15Φ*1C | 170Ts | / | / | 3Ts | Плотно |
| 2 | N2 | 6 | 10 | 2UEW0.40Φ*1C | 15Ts | / | / | 3Ts | Плотно |
| 3 | N3 | 5 | 4 | 2UEW0.15Φ*1c | 12Ts | / | / | 3Ts | По центру, плотно |
