Провод обмотки N2 необходимо согнуть, чтобы сформировать крючок под выступом вторичной стороны; штыри обмотки N2 должны быть оснащены втулками, при этом концы втулок должны быть на одном уровне с краями паза рамы.
Описание
маркер
Описание продукции

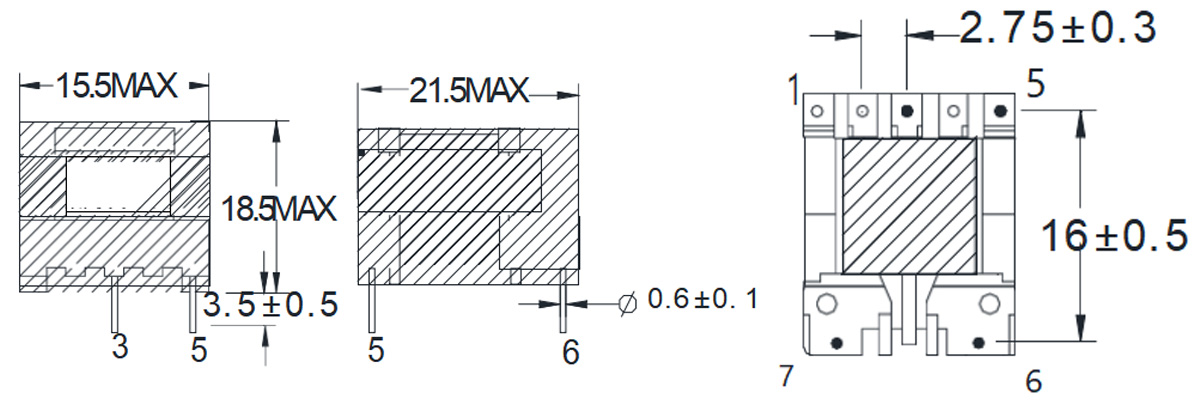

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

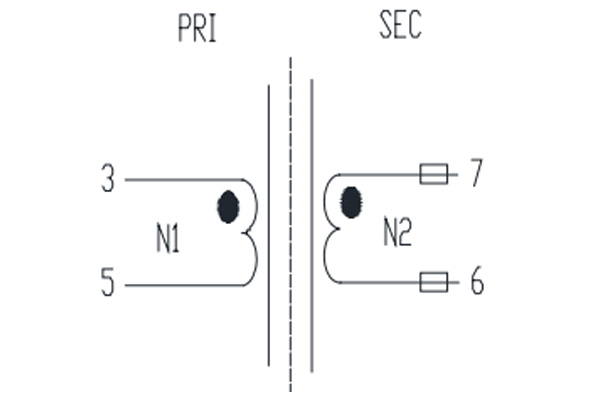

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

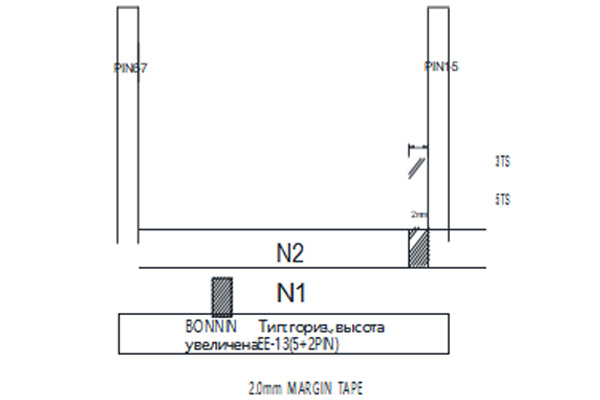

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Этикетки напечатаны на прозрачной полиэфирной пленке черным шрифтом.
2. Допуск по размерам составляет ±0,25 мм.
3. Общая толщина с клеевым слоем: 0,1 мм.
4. Размер шрифта: единообразно установлен на Heiti 6.0 (документ CorelDRAW X13).
5. Текст на этикетке должен быть четким и без разрывов.
6. Этикетка прикрепляется к боковой стороне продукта в точках PIN1-5, с текстом, ориентированным вниз. Размеры и содержание указаны на рисунке выше.
7. Черная рамка на рисунке выше служит только для ориентира по размерам; этикетки не должны иметь черную рамку при производстве.
8. Во время намотки: вставьте первичную сторону (контакты 1-5) в шпиндель намоточного станка и намотайте по часовой стрелке (шпиндель вращается по часовой стрелке).
9. B/N EE-13(5+2) горизонтально расширенный, PIN 12 4 удален.
10. Провод обмотки N2 необходимо согнуть, чтобы сформировать крючок под выступом вторичной стороны; штыри обмотки N2 должны быть оснащены втулками, при этом концы втулок должны быть на одном уровне с краями паза рамы.
11. Первичная сторона (контакты 1-5) обмотки N2 требует удерживающей стенки толщиной 2,0 мм.
12. Отшлифуйте магнитный сердечник. Установите заземленный сердечник на вторичной стороне и закрепите его 3 витками ленты 5,5 мм.
13. Оберните 16 мм клейкой ленты 3 витками вдоль направления сердечника с внешней стороны (нижняя часть вровень с точкой поворота рамы).
14. Обмотка должна быть ровной; медная проволока не должна быть завязана, повреждена или перекрещена.
15. Изделие должно пройти вакуумную пропитку и сушку.
16. Изоляционная лента провода N1 должна быть светло-желтого цвета; все остальные ленты должны быть темно-желтого цвета.
17. Способ упаковки: 26 штук в горизонтальном ряду, 12 штук в вертикальном ряду. Каждая маленькая коробка содержит 312 штук. Каждая картонная коробка вмещает 7 коробок, всего 2184 штуки в коробке. Верхняя коробка в каждой картонной коробке должна быть покрыта листом пузырчатой пленки.
18. Требования к штифтам: блестящая поверхность без черных пятен, окисления или деформации.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 3-5） | 2.8 | ±8% | mH | 1KHZ 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
||||||
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC37500 | / | V | 5mA/5S/50HZ | CJ2670 |
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
