A010EE13000004099F
Способ упаковки: 26 шт. в горизонтальном ряду, 12 шт. в вертикальном ряду. Каждая маленькая коробка: 312 шт. Каждая картонная коробка содержит 7 коробок, общее количество в каждой коробке: 2184 шт. На верхнюю коробку в каждой картонной коробке необходимо положить лист пузырчатой пленки.
Описание
маркер
Описание продукции

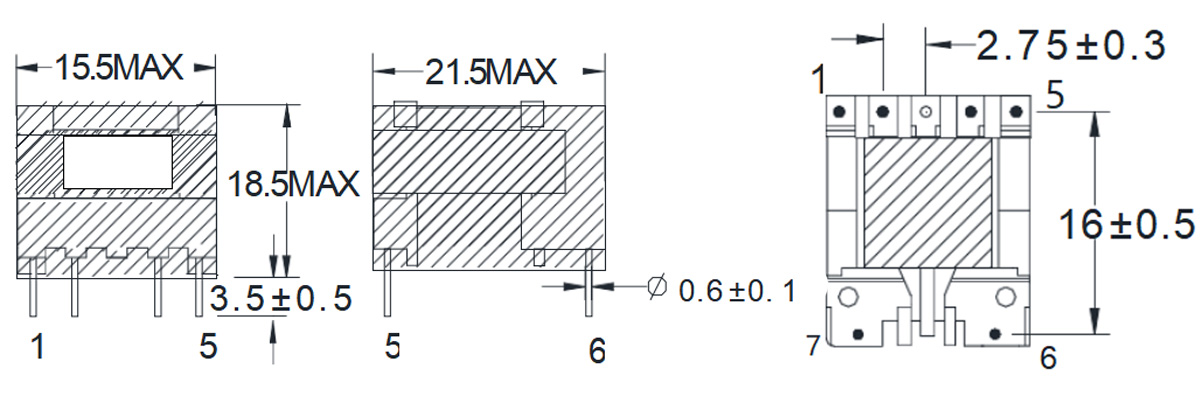

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

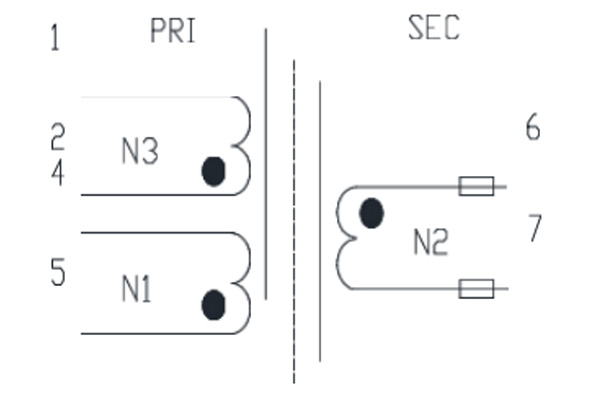

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

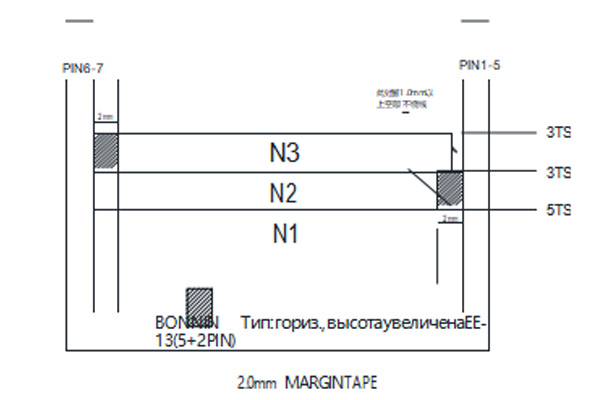

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

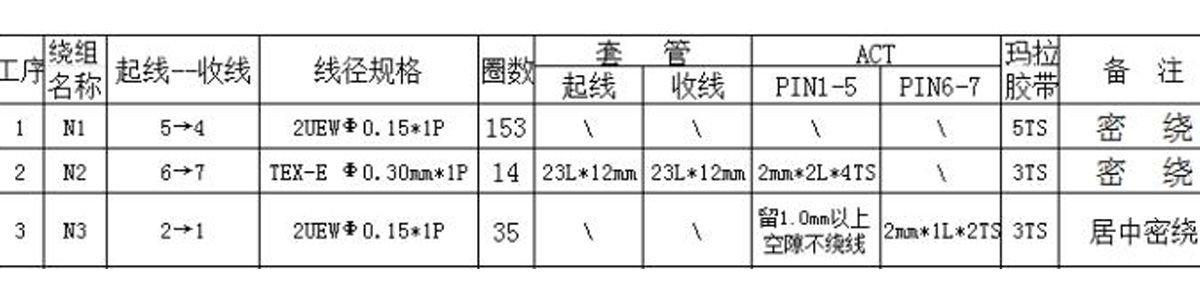

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Этикетки напечатаны на прозрачной полиэфирной пленке черным шрифтом.
2. Допуск по размерам составляет ±0,25 мм.
3. Общая толщина с клеевым слоем: 0,1 мм.
4. Размер шрифта: единообразно установлен на Heiti 6.0 (документ CorelDRAW X13).
5. Текст на этикетке должен быть четким и разборчивым, без разрывов.
6. Этикетка прикрепляется к боковой стороне продукта в точках PIN1-5, с текстом, ориентированным вниз. Размеры и содержание указаны на рисунке выше.
7. Черная рамка на рисунке выше служит исключительно для ориентира по размерам; на производственной этикетке черная рамка не должна присутствовать.
8. При намотке вставьте вторичную сторону (PIN6–PIN7) в шпиндель намоточного станка и намотайте по часовой стрелке (шпиндель вращается по часовой стрелке).
9. B/N EE-13 (5+2) горизонтально расширенный; удалите PIN 3.
10. Провод обмотки N2 необходимо согнуть, чтобы сформировать крючок под выступающей точкой на вторичной стороне: выводы обмотки N2 должны быть оснащены наконечниками, при этом концы наконечников должны быть на одном уровне с краем паза рамы.
11. Первичная сторона (PIN1-5) обмотки N2 требует 2,0-мм удерживающей стенки; вторичная сторона обмотки N3 требует 2,0-мм удерживающей стенки.
12. Сердечник должен быть заземлен. Поместите заземленный сердечник на вторичной стороне и закрепите его 3 витками ленты 5,5 мм.
13. Оберните 16 мм клейкой ленты 3 витками вдоль направления сердечника на внешней стороне готового изделия (нижняя часть вровень с точкой поворота рамы).
14. Обмотка должна быть ровной; медная проволока не должна быть завязана, повреждена или перекрещена.
15. Изделие должно пройти вакуумную пропитку и сушку.
16. Обмоточная лента N1 должна быть покрыта лентой темно-желтого цвета; все остальные ленты должны быть синего цвета.
17. Способ упаковки: 26 шт. в горизонтальном ряду, 12 шт. в вертикальном ряду. Каждая маленькая коробка: 312 шт. Каждая картонная коробка содержит 7 коробок, общее количество в каждой коробке: 2184 шт. На верхнюю коробку в каждой картонной коробке необходимо положить лист пузырчатой пленки.
18. Требования к штифтам: блестящая поверхность без черных пятен, окисления или деформации.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 5-4） | 3 | ±8% | mH | 1KHZ 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
||||||
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC3750 | / | V | 5mA/5S/50HZ | CJ2670 |
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
