Описание продукции

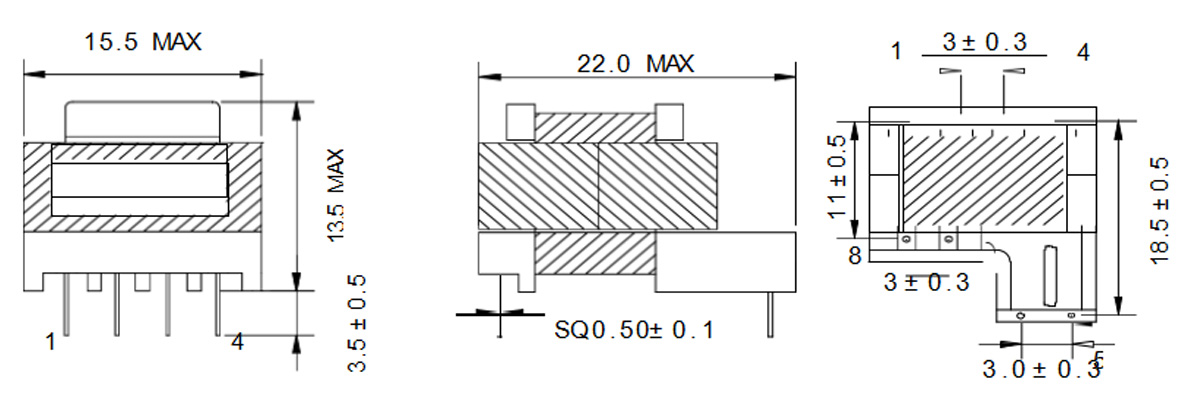

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS
Примечание: Катушка в основании изделия может слегка выступать за пределы точек поворота рамы

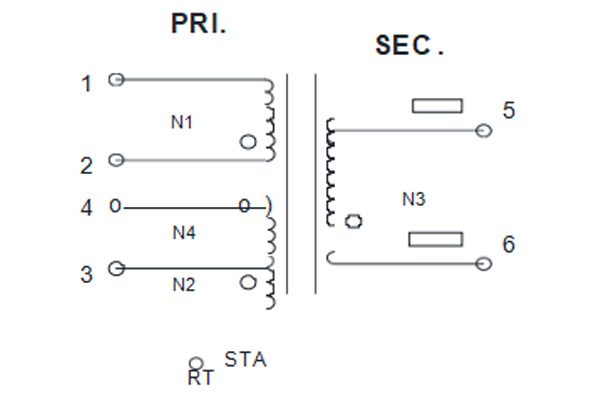

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

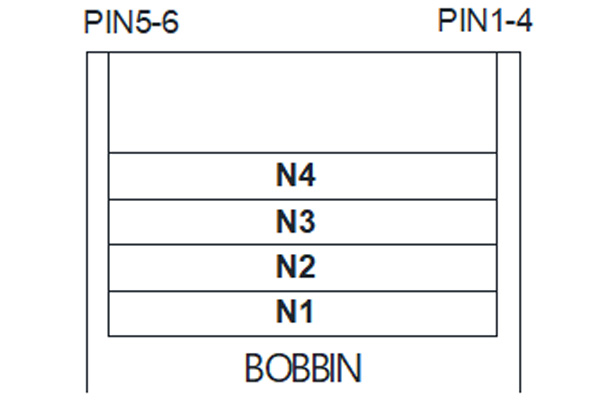

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Серийный номер | Начало
START |
Конец
FINISH |
Провод с эмалевой изоляцией
WIRE(mm) |
ВитковTs | Способ намоткиWINDING
METHOD |
Изоляционная лента
INSULATION TAPE |
Трубка
TUBE |
Примечание
REMARK |
| N1 | 2 | 1 | 2UEW Φ0.15mm*1P | 120 | Плотно | 0.025/7.8mm*2Ts | PIN1-4 вправо, без перекр. | |
| N2 | 3 | NC | 2UEW Φ0.21mm*2P | 13 | По центру, плотно | 0.025/7.8mm*2Ts | ||
| N3 | 6 | 5 | TEX-E Φ0.50mm*1P | 8 | Плотно | 0.025/7.8mm*3Ts | 22Lx15mm Белый
22Lx60mm Белый |
PIN1-4 вправо, перекр. |
| N3 | 4 | 3 | 2UEW Φ0.21mm*1P | 17 | По центру, плотно | 0.025/7.8mm*2Ts | PIN1-4 вправо, без перекр. |
Примечания:
1. Рама EE13 горизонтальная 5+2+2 вторичная расширенная, контакты 7 и 8 оставлены пустыми, намотать PIN1-4 по часовой стрелке вправо.
2. При намотке N3 на выводящие провода должны быть установлены изолирующие втулки. Втулка должна полностью охватывать хвостовой провод для полной изоляции от первичной обмотки. Выступ втулки за пределы катушки должен составлять не менее 6 мм.
3. Отшлифуйте один воздушный зазор на сердечнике; расположите воздушный зазор на краю контактов 1-4. Закрепите сердечник тремя витками клейкой ленты 6,0 мм.
4. Нанесите печать этикетки на поверхность сердечника у контактов 1-4, текстом к контактам.
5. Пропитайте продукт маслом с помощью вакуума. Все материалы должны соответствовать экологическим стандартам ROHS.
