PIN2 должен быть заземлен на магнитном сердечнике с помощью провода, вытянутого снизу (провод 0,15*2P, провод должен быть полностью луженым).
Описание
маркер
Описание продукции

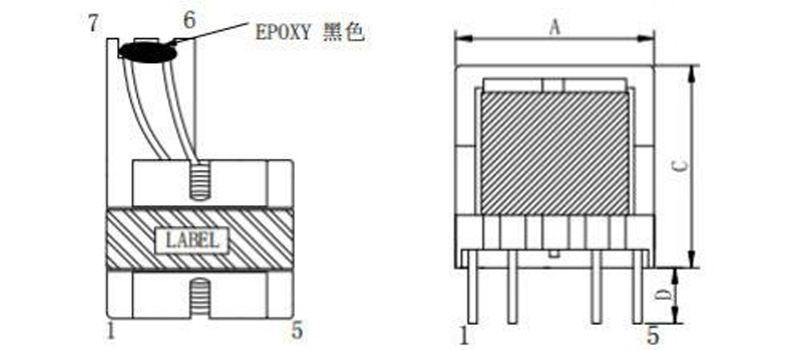

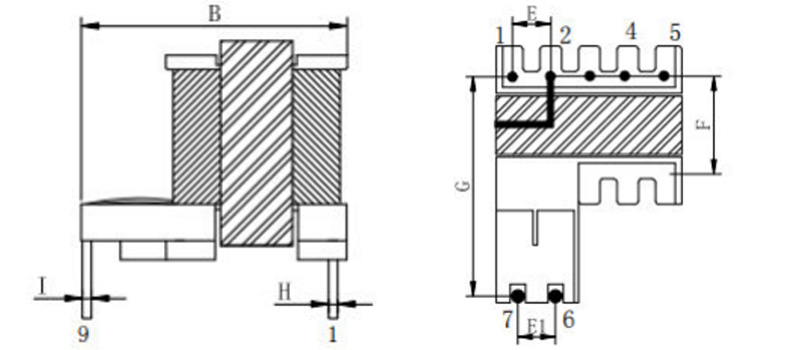

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

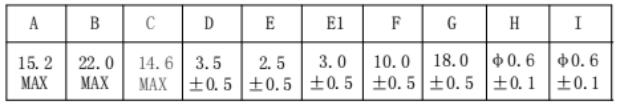

Размеры：（ mm)

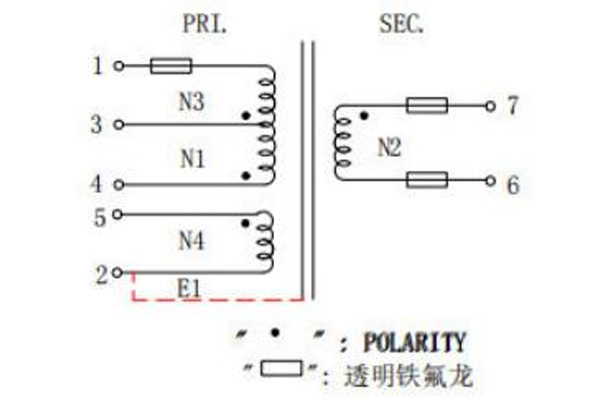

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

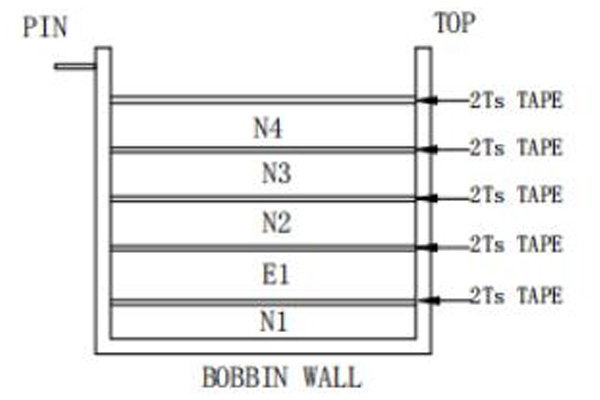

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

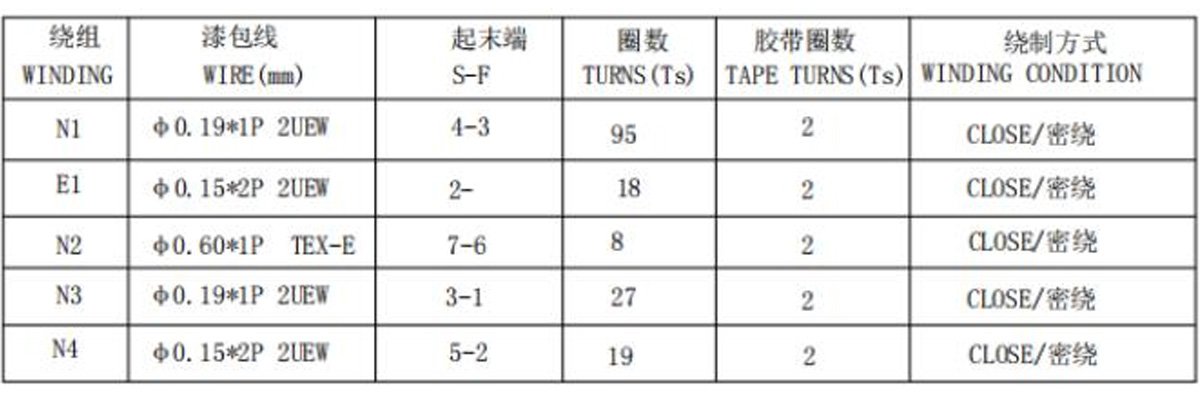

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Обмотки должны быть уложены ровно, без перекрещивания и перекрытия.
2. PIN2 должен быть заземлен на магнитном сердечнике с помощью провода, вытянутого снизу (провод 0,15*2P, провод должен быть полностью луженым).
3. Закрепите магнитный сердечник с помощью клейкой ленты 3TS.
4. Вторичные выводы прокладываются непосредственно в виде штыревых клемм, а положение выводов фиксируется клеем.
5. Пропитка изделия без вакуумной экстракции или нанесения клея.
6. Трехслойные изолированные провода необходимо зачистить перед пайкой.
7. PIN3 обрезан до 2/3 длины.
8. Winding: PIN обращен влево, фаза намотки против часовой стрелки.
9. Втулка вывода N2 проходит до стороны PIN1-5, изолируя первичные входные/выходные провода от вторичной обмотки.

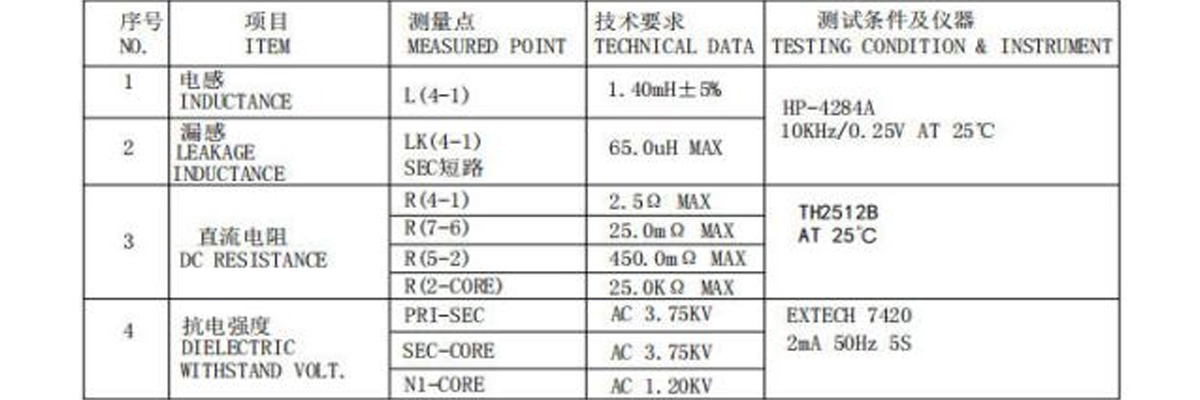

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
