A010EE1305220B111F
Отшлифуйте один воздушный зазор на сердечнике; расположите воздушный зазор на стороне PIN1-4. Закрепите сердечник снаружи с помощью клейкой ленты 6,0 мм/W*3TS.
Описание
маркер
Описание продукции

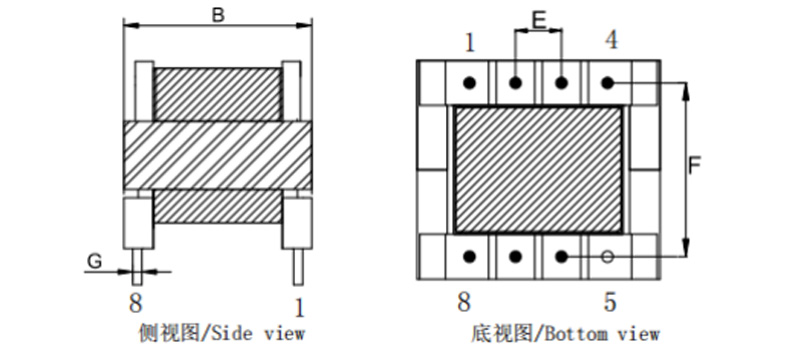

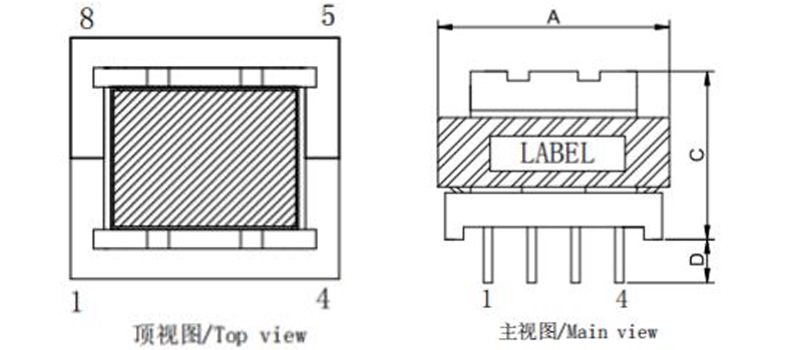

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

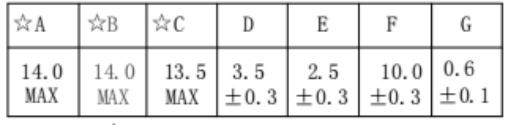

Размеры：（ mm)

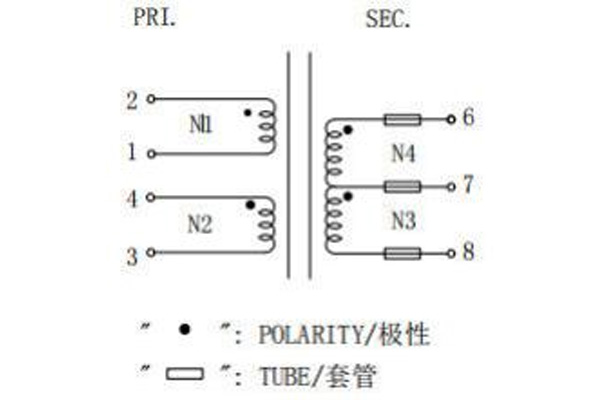

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

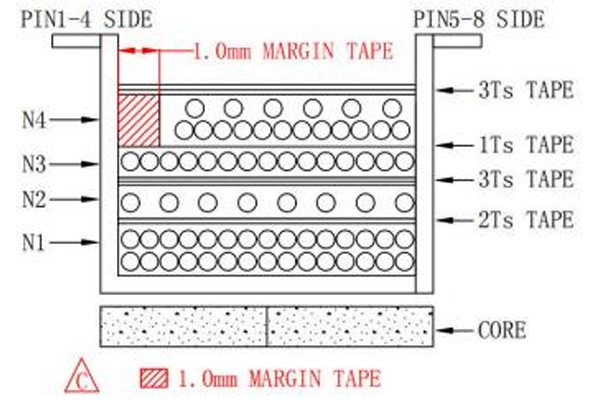

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

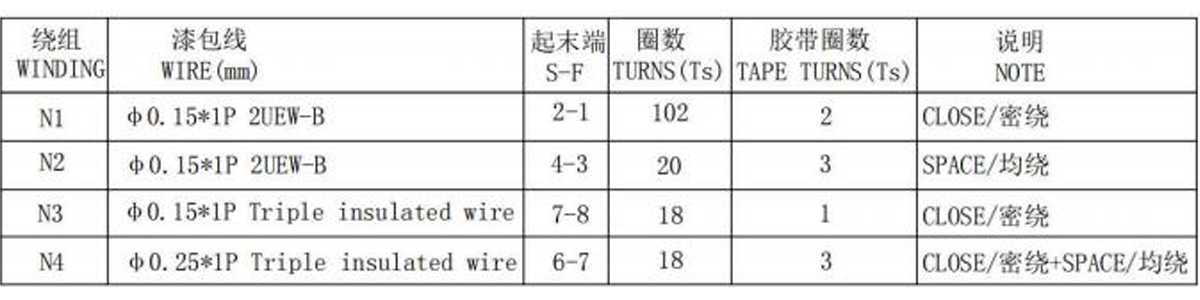

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Оставьте PIN5 неподключенным.
2. Направление намотки: PIN1,2 без перекрещивания.
3. Катушка с проволочным намоткой N4: сторона PIN1-4 обернута 1,0 мм удерживающей стенкой
4. Отшлифуйте один воздушный зазор на сердечнике; расположите воздушный зазор на стороне PIN1-4.
5.Закрепите сердечник снаружи с помощью клейкой ленты 6,0 мм/W*3TS.
6. Готовый продукт требует вакуумной пропитки.

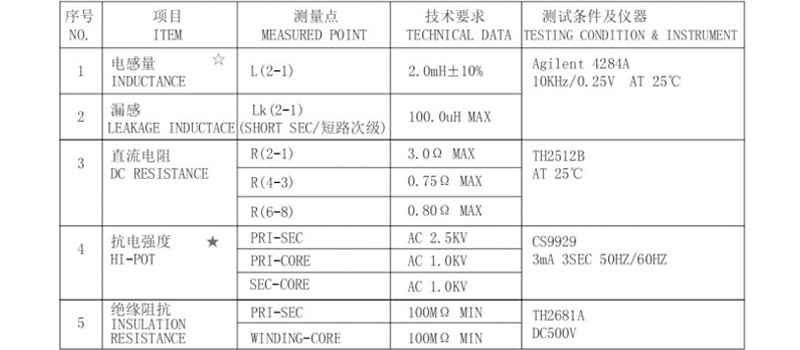

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
