Перед намоткой N3 прикрепите кусок ленты шириной 15 мм и длиной 12 мм, сложенной обратной стороной, рядом с контактами 1-5, чтобы изолировать первичную и вторичную обмотки.
Описание
маркер
Описание продукции

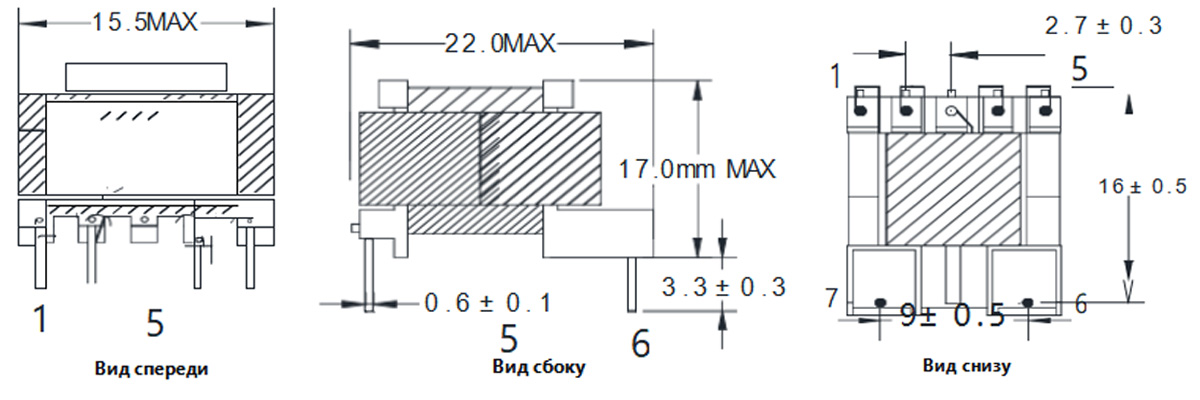

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

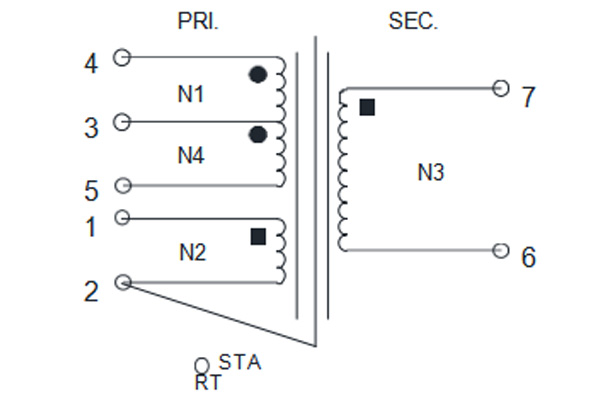

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

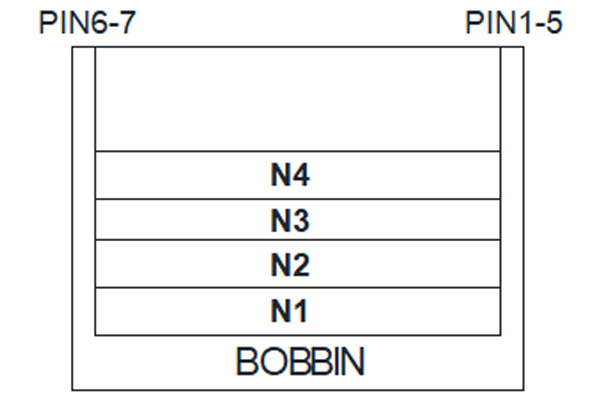

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Количество слоев ленты | Барьерная лента | Способ намотки | Укладка в паз | |||||
| TOP | PIN | Начало | Конец | |||||||||
| N1 | 4-3 | 2UEW Φ0.17mm*1P | 85 TS | 2 | TS* | 8.3mm | / | / | Плотно | 3/4 | 3/4 | |
| N2 | 1-2 | 2UEW Φ0.17mm*1P | 20 TS | 2 | TS* | 8.3mm | / | / | 1 слой, внавал | 1/2 | 2/3 | |
| N3 | 7-6 | TEX-E Φ0.55mm*1P | 7 TS | 3 | TS* | 8.3mm | / | / | Плотно | 6/7 | 6/7 | |
| N4 | 3-5 | 2UEW Φ0.17mm*1P | 40 TS | 2 | TS* | 8.3mm | / | / | Плотно | 3/4 | 4/5 | |
Примечания:
1. При намотке расположите контакты 1-5 наружу и намотайте по часовой стрелке. Все обмотки должны образовывать букву «S» вокруг контактов, за исключением контакта 3, начиная с N4;
2. Перед намоткой N3 прикрепите кусок ленты шириной 15 мм и длиной 12 мм, сложенной обратной стороной, рядом с контактами 1-5, чтобы изолировать первичную и вторичную обмотки.
3. Оставьте запас медной проволоки на PIN2; после пайки убедитесь в полном контакте с сердечником. Обрежьте 2/3 PIN3 ниже точки поворота рамы.
4. Отшлифуйте магнитный сердечник. Расположите сердечник воздушного зазора рядом с контактами 6-7, затем обмотайте внешнюю часть сердечника 3 слоями клейкой ленты размером 0,025 мм × 7,8 мм.
5. Продукт требует вакуумной пропитки.
6. Нанесите этикетки на контакты 1-5, выровняв заголовок этикетки по контакту 1 (этикетки: прозрачный фон с черным текстом или напечатанные распылителем).
7. Во время намотки расположите штырьки 6 и 7 лицом к машине и намотайте по часовой стрелке.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-5） | 6.0 | ±5% | mH | 1KHZ 0.3V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (4-5)Остальные закоротить | 200 | MAX | uH | 10KHZ 0.3V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC3750 | / | V | 5mA/60S/50HZ |
CS2672 |
| PIN1-PIN5 | AC1500 | / | V | 5mA/60S/50HZ | |||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
