Магнитный сердечник требует шлифовки. Сердечник с воздушным зазором устанавливается рядом с контактами 6-7, при этом сердечник обернут тремя слоями клейкой ленты размером 0,025 × 7,8 мм.
Описание
маркер
Описание продукции

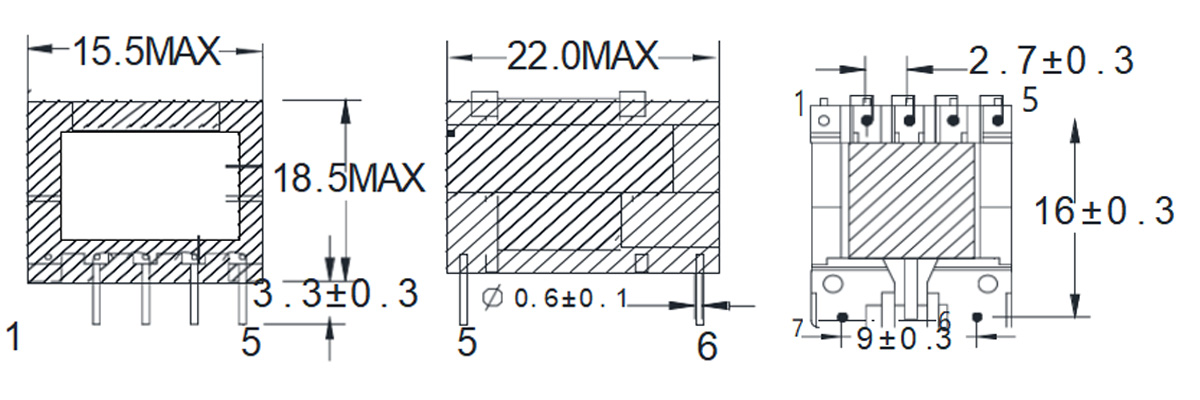

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

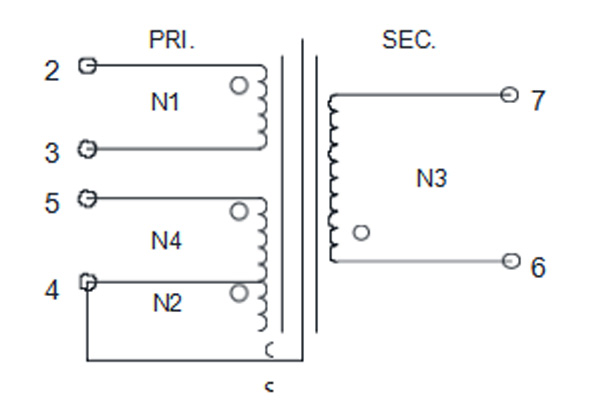

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

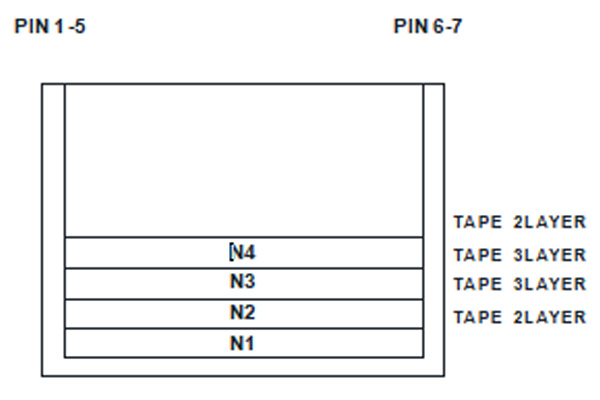

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Количество слоев ленты | Барьерная лента | Способ намотки | Укладка в паз | ||||||
| TOP | PIN | Начало | Конец | ||||||||||
| N1 | 2--3 | 2UEW Φ0.15mm*1P | 138 | TS | 2 | TS* | 8.3mm | / | / | Плотно | 1/2 | 2/3 | |
| N2 | 4--NC | 2UEW Φ0.15mm*1P | 10 | TS | 3 | TS* | 8.3mm | / | / | Внавал | 3/4 | ||
| N3 | 6--7 | TIW-B Φ0.55mm*1P | 8 | TS | 3 | TS* | 8.3mm | / | / | Плотно | |||
| N4 | 5--4 | 2UEW Φ0.15mm*1P | 22 | TS | 2 | TS* | 8.3mm | / | / | По центру, плотно | 3/4 | 4/5 | |
Примечания:
1. Рамка с 1 пустым выводом. Намотайте PIN1-5 по часовой стрелке, выводами внутрь (намоточная машина вращается по часовой стрелке; все обмотки образуют форму буквы «S» при присоединении к выводам):
2. Магнитный сердечник требует шлифовки. Сердечник с воздушным зазором устанавливается рядом с контактами 6-7, при этом сердечник обернут тремя слоями клейкой ленты размером 0,025 × 7,8 мм.
3. Зарезервируйте медный провод на PIN4; после пайки убедитесь в полном контакте с магнитным сердечником.
4. Вдоль направления магнитного сердечника обмотайте точку поворота плоской рамы 3 витками клейкой ленты размером 0,025 × 16,0 мм.
5. Изделие требует вакуумной пропитки.
6. Нанесите этикетки на контакты 1-5, выровняв верхнюю часть этикетки по контакту 1 (материал этикетки: прозрачный фон с черным текстом или струйная печать).
7. Во время намотки ориентируйте контакты 1-5 в сторону машины и намотайте по часовой стрелке.
8. Намотка должна быть ровной; медная проволока не должна быть завязана узлами, повреждена и т. д.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-3） | 3 | ±5% | mH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (2-3)Остальные закоротить | 130 | MAX | uH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 10mA/6S/50HZ | CJ2670 |
| N1-N2 | AC1500 | / | V | ||||
| / | V | ||||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
