Метод вставки вала: станок с ЧПУ. При намотке N1 и N2, когда контакты 1-5 обращены вправо, станок вращается по часовой стрелке во время намотки. При намотке N3, когда контакты 1-5 обращены влево, станок вращается по часовой стрелке во время намотки.
Описание
маркер
Описание продукции

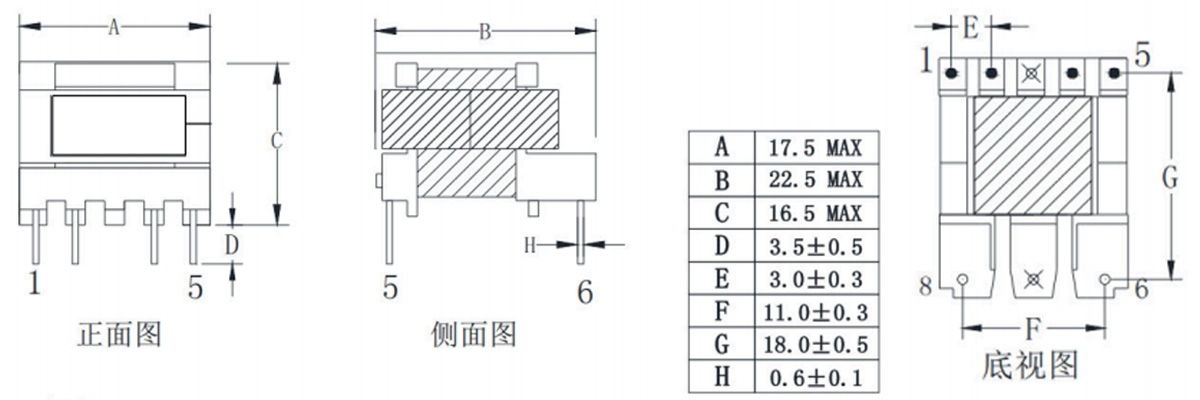

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

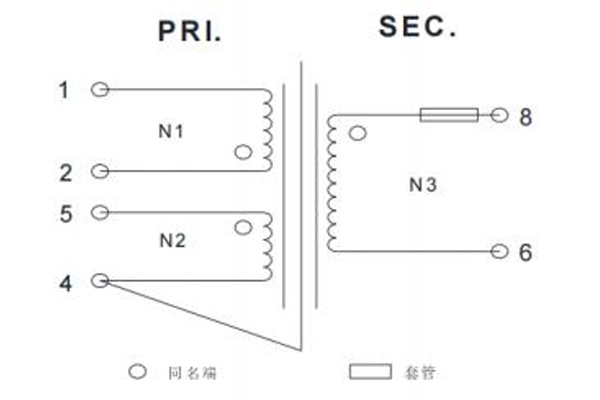

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

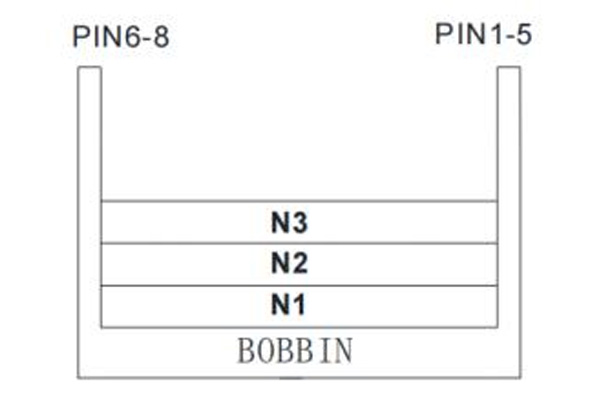

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

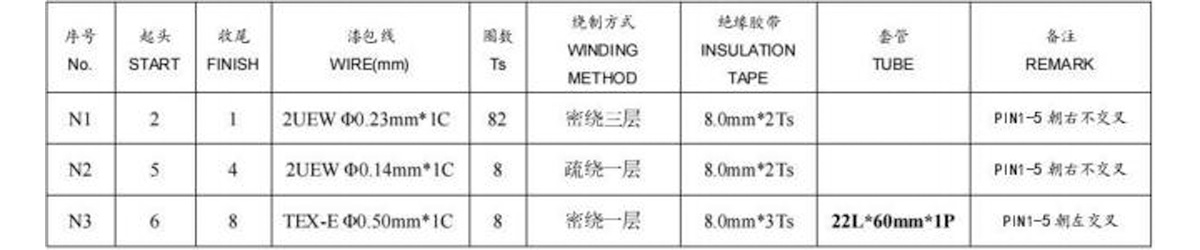

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Штифты 3 и 7 рамы остаются незаполненными.
2. Метод вставки вала: станок с ЧПУ. При намотке N1 и N2, когда контакты 1-5 обращены вправо, станок вращается по часовой стрелке во время намотки. При намотке N3, когда контакты 1-5 обращены влево, станок вращается по часовой стрелке во время намотки.
3. Концевой провод N3 оснащен втулкой, которая должна покрывать последний виток провода первичной изоляции (см. схему обмотки N3), длина 60 мм.
4. Вся клейкая лента должна быть темно-желтого цвета.
5. Отшлифуйте сердечник, чтобы он подходил к PIN6-8. Зарезервируйте вывод PIN4 для лужения, затем проложите его в форме буквы «L» вдоль PIN5 для подключения к сердечнику. Закрепите 7,8-миллиметровой лентой и крепежными элементами 3TS.
6. Продукт подвергается вакуумной пропитке.
7. Продукт должен соответствовать экологическим стандартам ROHS.
8. Маркировка продукта должна быть расположена на стороне PIN1-5, с использованием черного текста на прозрачном фоне или лазерной гравировки.

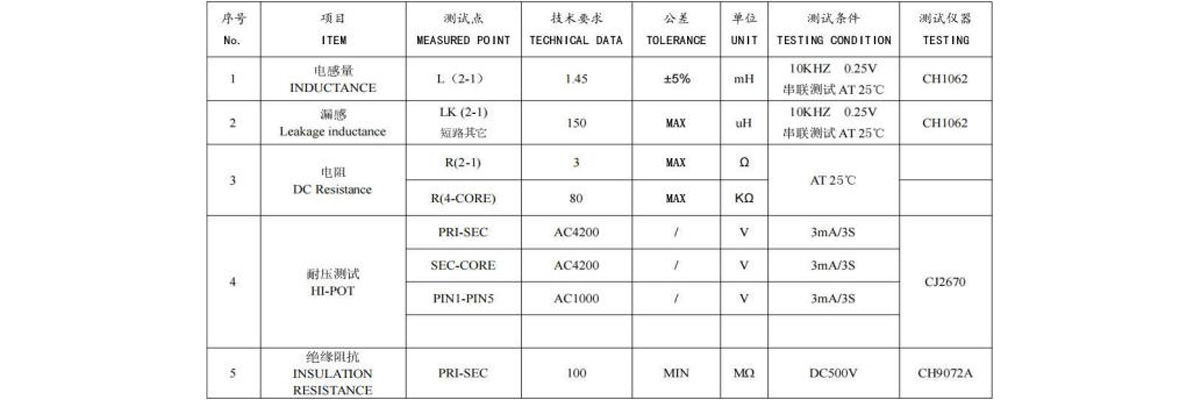

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
