После пайки все соединения не должны выступать за пределы крепежной пластины рамы. Паяные соединения должны быть блестящими, без холодных паяных соединений, неполной пайки, перемычек, окисления или подобных дефектов.
Описание
маркер
Описание продукции

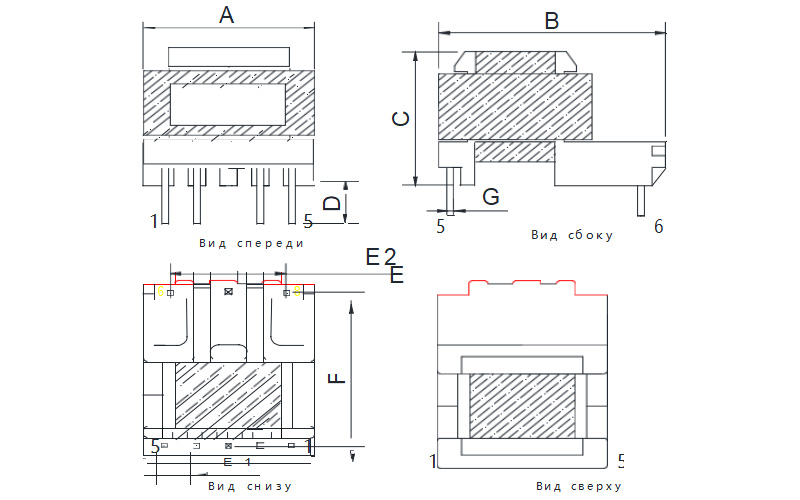

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS
Размеры: (mm)
| A | B | C | D | E1 | E2 | F | G |
| 18.3
MAX |
25.0
MAX |
17.8
MAX |
3.5±
0.5 |
3.0±
0.3 |
11.0±
0.3 |
18.0±
0.3 |
SQ0.64
±0.1 |

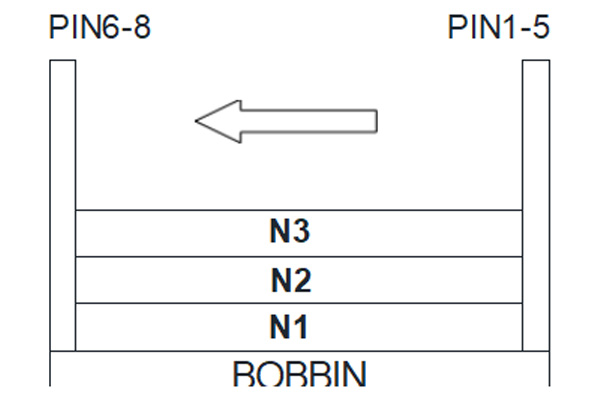

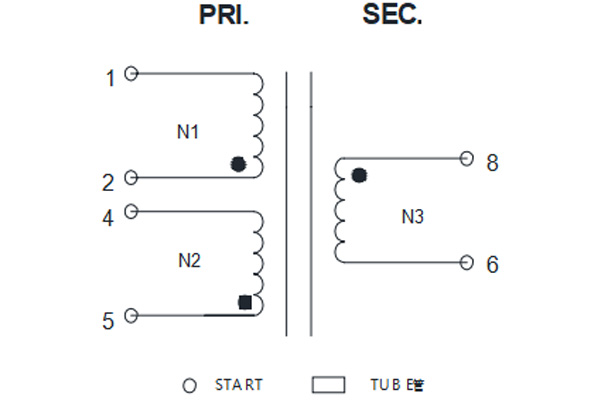

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM
3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| №
No. |
Начало
START |
Окончание FINISH | Эмалированный провод
WIRE(mm) |
Витков
Ts |
Способ намотки
WINDING METHOD |
Изоляционная лента
INSULATION TAPE |
ТРУБКА
TUBE |
ПРИМЕЧАНИЕ REMARK |
| N1 | 2 | 1 | 2UEW Φ0.22mm*1P | 90 | 2 сл, плотно | 8.0mm*2Ts | Без перекр. | |
| N2 | 5 | 4 | 2UEW Φ0.22mm*1P | 16 | По центру, плотно | 8.0mm*3Ts | Без перекр. | |
| N3 | 8 | 6 | TIW-B Φ0.35mm*1P | 13 | 1 сл, плотно | 8.0mm*2Ts | Перекр. |
Примечания:
1. Каркас с пустыми штифтами 3 и 7.
Метод намотки: станок с ЧПУ. Все обмотки с контактами 1-5 обращены вправо. Станок вращается по часовой стрелке во время намотки. Обмотка должна быть ровной, без перекрещивания, наложения, разъединения слоев, повреждения изоляции, завязывания узлов или других дефектов.
2. После пайки все соединения не должны выступать за пределы крепежной пластины рамы. Паяные соединения должны быть блестящими, без холодных паяных соединений, неполной пайки, перемычек, окисления или подобных дефектов.
3. Откройте воздушный зазор в магнитном сердечнике. Отшлифуйте сердечник и расположите его рядом с штифтами 1-5. Закрепите лентой 3TS, обмотав 7-8-миллиметровой клейкой лентой.
4. Вся клейкая лента должна быть светло-желтого цвета.
5. Продукты должны пройти вакуумную пропитку.
6. Удалите все загрязнения с поверхности, включая шарики припоя, шлак припоя и остатки твердых веществ флюса.
7. Продукты должны соответствовать экологическим стандартам ROHS.
8. Маркировка продукта должна быть расположена на верхней части готового продукта, с символами, ориентированными в сторону PIN1 (см. схему внешнего вида готового продукта), с использованием прозрачного фона с черными символами или лазерной гравировкой.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-1） | 1.0 | ±7% | mH | 10KHZ 0.25Vпоследовательное испытание
AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK（ 2-1))Остальные закоротить | 80 | MAX | uH | 10KHZ 0.25Vпоследовательное испытание
AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
R(2-1) | 1.7 | MAX | Ω | AT 25℃ | TH2512B |
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC3750 | / | V | 5mA/3S/50Hz |
CJ2670 |
| PIN1-PIN5 | AC1000 | / | V | 5mA/3S/50Hz | |||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CH9072A |
