A010EE16000007133F
Использовать светло-желтую ленту по всей длине. Зарезервировать вывод для PIN4; после пайки согнуть вывод от нижнего сердечника к боковому сердечнику PIN5. Отшлифовать сердечник и установить сверху; закрепить лентой 7,8 мм, обернутой вокруг 3TS.
Описание
маркер
Описание продукции

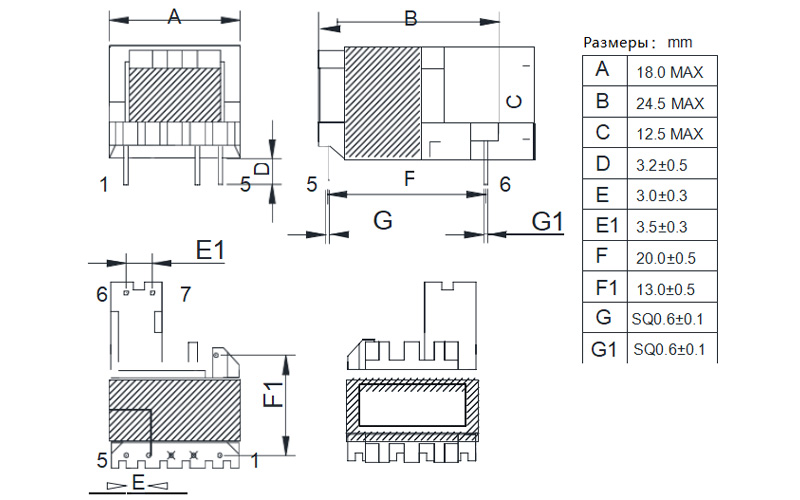

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

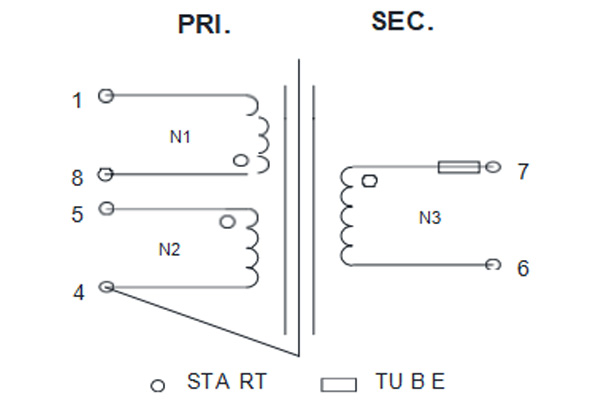

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

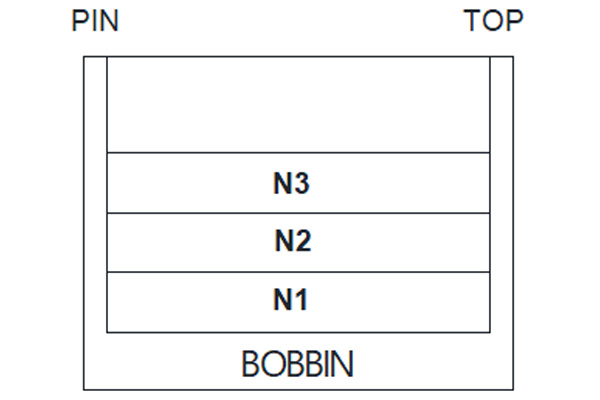

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| №
No. |
Начало
START |
Окончание FINISH | Эмалированный провод
WIRE(mm) |
Витков
Ts |
Способ намотки
WINDING METHOD |
Изоляционная лента
INSULATION TAPE |
ТРУБКА
TUBE |
ПРИМЕЧАНИЕ REMARK |
| N1 | 8 | 1 | 2UEW Φ0.18mm*1P | 75.5 | Ровно,
плотно |
0.025/5.5mm*2Ts | PIN Влево, без перекр. | |
| N2 | 5 | 4 | 2UEW Φ0.18mm*1P | 14 | Внавал | 0.025/5.5mm*2Ts | PIN Влево, без перекр. | |
| N3 | 7 | 6 | TEX-E Φ0.60mm*1P | 5 | Плотно | 0.025/5.5mm*3Ts | 20L*40mm*1P | PIN Влево, без перекр. |
Примечания:
1. Рама с пустыми штифтами PIN2 и PIN3.
2. Настройка намотчика: станок с ЧПУ, все обмотки с PIN, обращенным влево, намотка станка по часовой стрелке;
3. Использовать светло-желтую ленту по всей длине. Зарезервировать вывод для PIN4; после пайки согнуть вывод от нижнего сердечника к боковому сердечнику PIN5. Отшлифовать сердечник и установить сверху; закрепить лентой 7,8 мм, обернутой вокруг 3TS.
4. Начальная втулка для обмотки N3 должна быть удлинена не менее чем на 40 мм, а ее длина должна превышать PIN5. Завершающий провод должен проходить через верхний паз PIN6, а затем возвращаться к PIN6 после завершения обмотки.
5. Припаянный возвратный провод с трехслойной изоляцией не должен выходить за пределы платформы PIN.
6. Продукт требует вакуумной пропитки.
7. Продукт должен соответствовать стандартам ROHS по защите окружающей среды.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 8-1） | 1.3 | ±4% | mH | 10KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (8-1)Остальные закоротить | 150 | MAX | uH | 10KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
R(4-CORE) | 80 | MAX | KΩ | ||
| 4 | Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 5mA/3S/50Hz | CJ2670 |
| SEC-CORE | AC4200 | / | V | 5mA/3S/50Hz | |||
| PIN1-PIN5 | AC1000 | / | V | 5mA/3S/50Hz | |||
|
5 |
Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CH9072A |
