A010EE1601010H136F
При намотке PIN5 оставьте один заземляющий провод. Сначала припаяйте заземляющий провод, затем проведите его вертикально от PIN5 к СЕРДЕЧНИКУ, согнув его на 2–5 мм в сторону PIN5-6. Наконец, закрепите его обмоточной лентой СЕРДЕЧНИКА: 1MIL 8 мм*2T.
Описание
маркер
Описание продукции

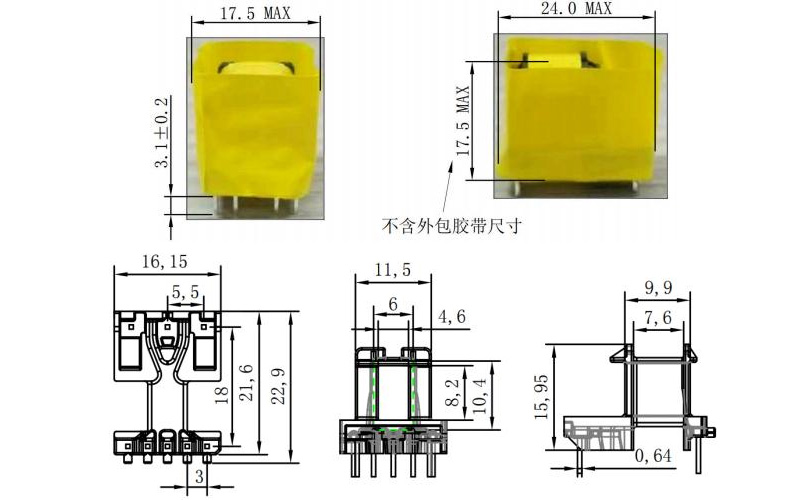

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

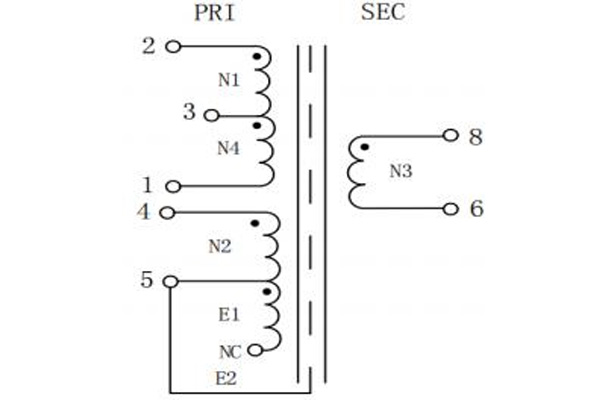

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

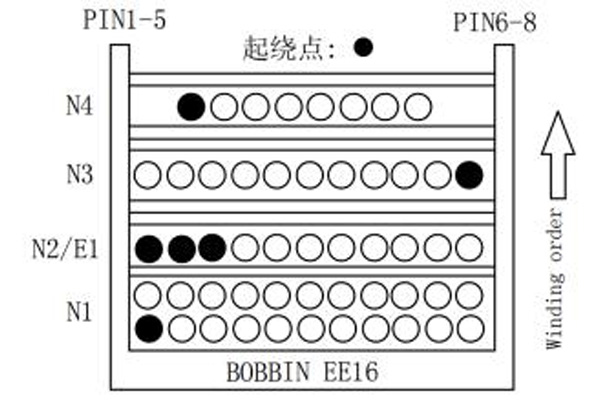

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

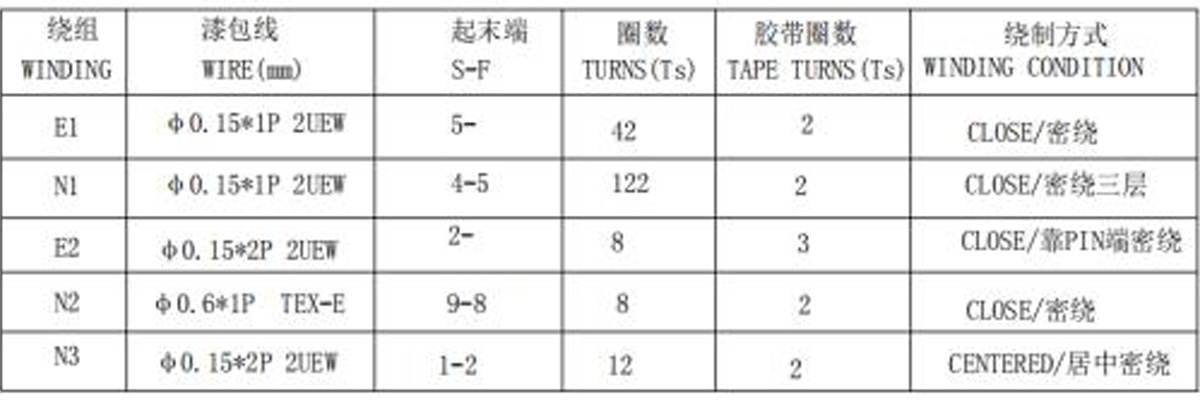

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Автоматизированный процесс намотки.
2. Конец E1NC заканчивается в верхней выемке вторичной стороны, но не должен превышать половину глубины выемки.
3. PIN1-2 используют слот PIN1-2 совместно с оставшимся слотом PIN1. Примечание: PIN1 не вставляется в слот, а располагается над приподнятой частью; обмотайте PIN непосредственно.
4. PIN7 удален; после производства PIN3 укорочен до 2/3 длины. Все обмотанные штырьки должны достигать минимум 0,8 мм; все припаянные штырьки должны достигать минимум 1 мм. После лужения обмотанных штырьков припой не должен выходить за пределы выступов катушки.
5. Нанесите EPOXY на центральную опору магнитного сердечника, заполняя до 4/5MIN. Перед пропиткой дайте клею высохнуть. Не меняйте тип клея по своему усмотрению; не запекайте клей вместе с лаком.
6. При намотке PIN5 оставьте один заземляющий провод. Сначала припаяйте заземляющий провод, затем проведите его вертикально от PIN5 к СЕРДЕЧНИКУ, согнув его на 2–5 мм в сторону PIN5-6. Наконец, закрепите его обмоточной лентой СЕРДЕЧНИКА: 1MIL 8 мм*2T.
7. Этот продукт требует вакуумной пропитки. После пропитки CORE и проволочная катушка не должны иметь никаких ослаблений.
8. После сборки выровняйте по отношению к основанию. Оберните лентой в направлении сердечника: 1MIL 17,5 мм × 2T.
9. Ножки PIN должны быть сформированы в соответствии с фактическими размерами печатной платы.

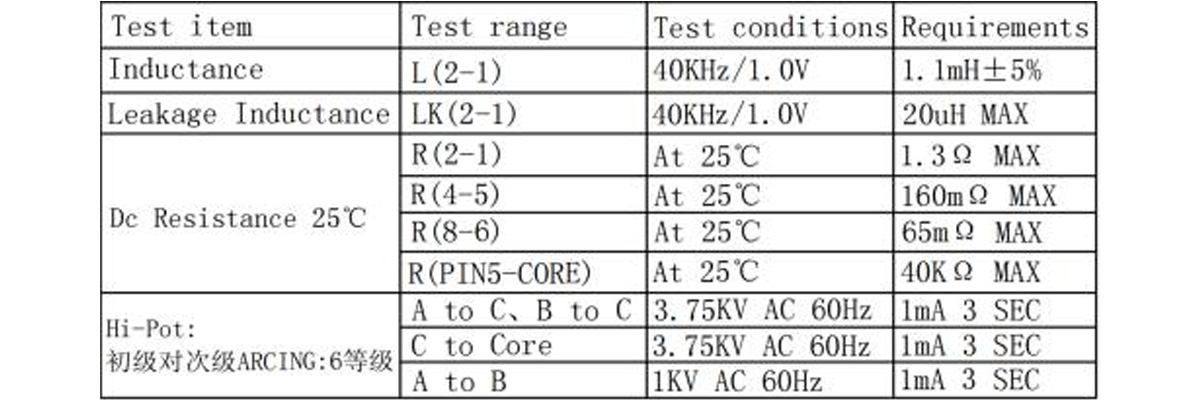

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
