Заземлите магнитный сердечник. Расположите заземленный сердечник на вторичной стороне. Убедитесь, что луженый провод, зарезервированный для PIN 2, хорошо контактирует с сердечником через первичную сторону. Закрепите сердечник 8,0-миллиметровой клейкой лентой, обернув ее 3 раза (3Ts).
Описание
маркер
Описание продукции

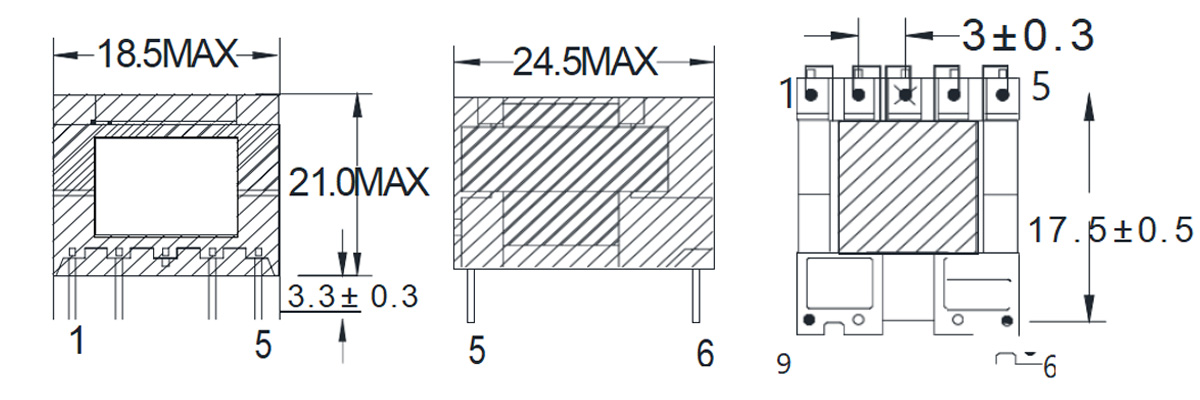

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

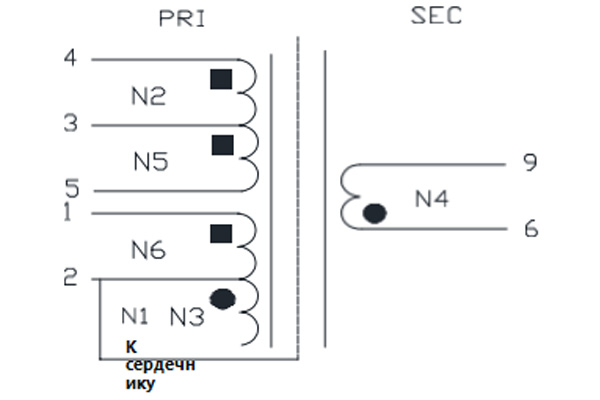

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

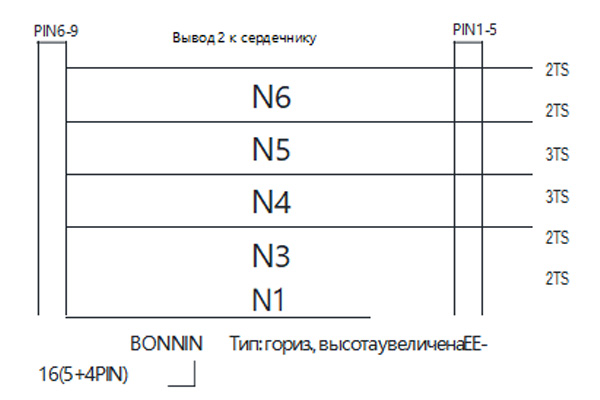

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Обмотка | Трубка | Укладка в паз | Mara
Лента |
Примечание | ||
| Начало | Конец | Начало | Конец | |||||||
| 1 | N1 | 2→ | 2UEWΦ0.15*1P | 48 | \ | \ | Между 2-3 | \ | 2TS | Плотно |
| 2 | N2 | 4 →3 | 2UEWΦ0.20*1P | 70 | \ | \ | Между3-4 | Между 3-4 | 2TS | Плотно |
| 3 | N3 | 2→ | 2UEWΦ0.15*1P | 38 | \ | \ | Между 2-3 | \ | 3TS | Плотно |
| 4 | N4 | 6 →9 | TEX-E Φ0.35mm*2P | 14 | \ | \ | Б. паз по центру | Б. паз по центру | 3TS | Плотно |
| 5 | N5 | 3 →5 | 2UEWΦ0.20*1P | 30 | \ | \ | Между 3-4 | Между 4-5 | 2TS | Плотно |
| 6 | N6 | 1 →2 | 2UEWΦ0.15*1P | 19 | \ | \ | Между 1-2 | Между 2-3 | 2TS | По центру,
плотно |
Примечания:
1. При намотке вставьте первичную сторону (контакты 1–5) на шпиндель намоточного станка и намотайте по часовой стрелке (шпиндель вращается по часовой стрелке).
2. Для горизонтального приподнятого типа B/NEE-16 (5+4) удалите контакты 7 и 8; обрежьте 2/3 контакта 3.
3. Все провода обмотки должны быть согнуты, чтобы образовать крючок под выступающими точками на стороне рамы.
Все входящие и выходящие провода должны быть проложены строго в соответствии с методом ввода в паз, указанным в пункте 5 выше.
4. Во время подключения оставьте два оцинкованных провода длиной примерно 13 мм на PIN 2 для подключения к магнитному сердечнику.
5. Заземлите магнитный сердечник. Расположите заземленный сердечник на вторичной стороне. Убедитесь, что луженый провод, зарезервированный для PIN 2, хорошо контактирует с сердечником через первичную сторону. Закрепите сердечник 8,0-миллиметровой клейкой лентой, обернув ее 3 раза (3Ts).
6. Оберните 19 мм внешней клейкой ленты 3T вокруг сердечника по его направлению (начните обертывание вплотную к нижней части опорной точки рамы).
7. Намотка должна быть ровной; медный провод не должен быть завязан узлами, поврежден и т. д.
8. Продукт должен пройти вакуумную пропитку и сушку.
9. Требования к штифтам: блестящая поверхность без черных пятен, без окисления, деформации или искривления.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-5） | 0.85 | ±5% | mH | 20KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (4-5)Остальные закоротить | 100 | MAX | uH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 10mA/6S/50HZ | CJ2670 |
| N2-CORE | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
