Первичные обмотки должны быть плотно намотаны друг на друга; вторичные обмотки должны быть плотно намотаны друг на друга. Сохраняйте минимальный безопасный зазор 0,5 мм между первичными и вторичными обмотками.
Описание
маркер
Описание продукции

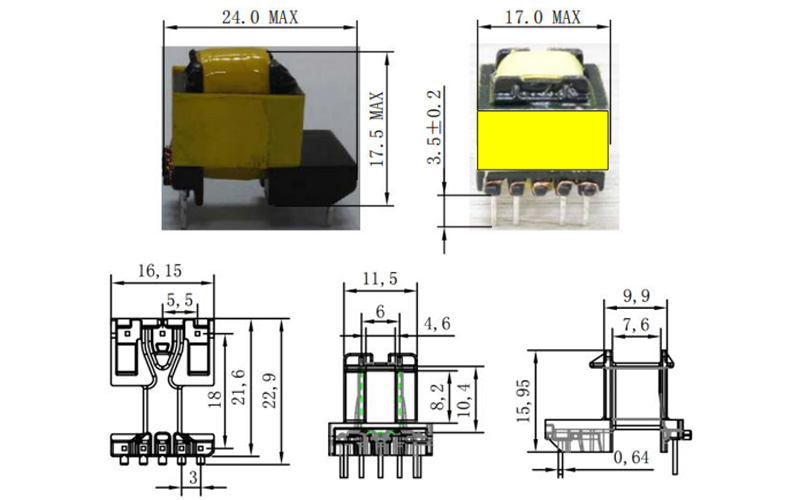

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

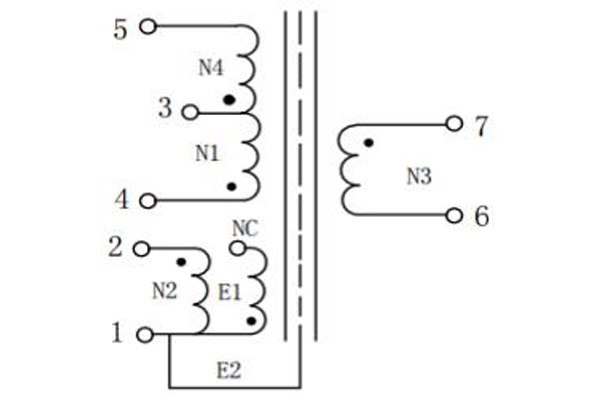

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

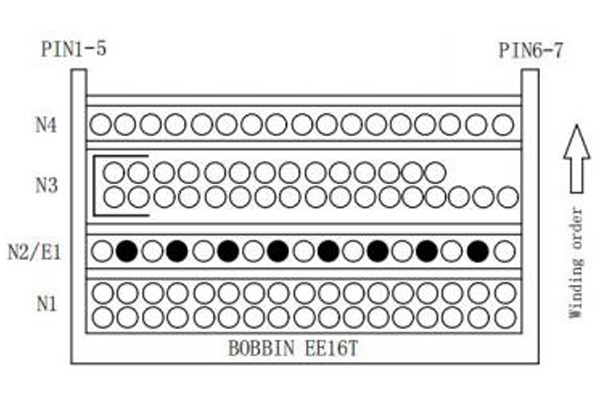

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

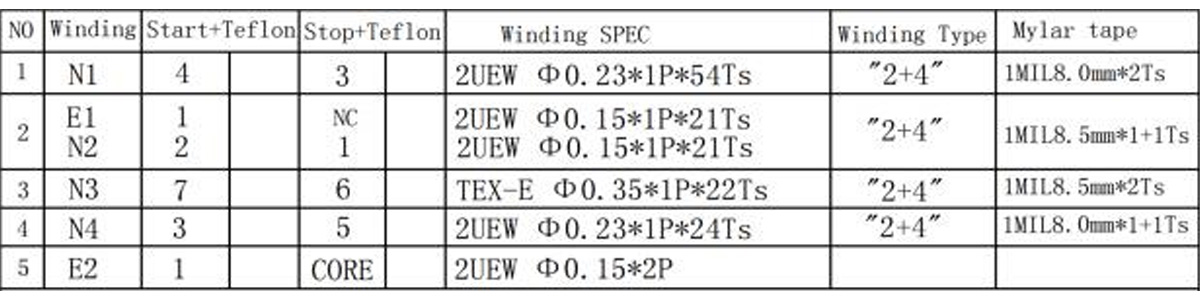

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Полностью автоматизированный процесс намотки. После завершения намотки E1/N2 прикрепите 1 шт. изоляционной ленты безопасности к стороне PIN1-5.
2. PIN4 и PIN5 используют общий слот PIN4-5; PIN5 обматывается непосредственно вокруг штифта, не проходя над выступом, в то время как остальной слот PIN1 проходит над выступом и обматывается вокруг штифта. Нижняя часть обращена вверх: PIN1, 2, 3 и 4 обматываются по часовой стрелке в форме буквы «S» вокруг штифта.
3. Первичные обмотки должны быть плотно намотаны друг на друга; вторичные обмотки должны быть плотно намотаны друг на друга. Сохраняйте минимальный безопасный зазор 0,5 мм между первичными и вторичными обмотками.
4. Клемма E1NC должна заканчиваться примерно в 1,2 мм от верхней выемки на вторичной стороне, не превышая середину верхней выемки.
5. После намотки E1/N2 нанесите симметрично от нижней платформы PIN, выровненной с PIN1-5, в сторону вторичной стороны: 1 MIL 11 мм (ширина) × 10 мм (длина) 1 шт. Безопасная лента должна сохранять минимальное расстояние 1 мм от нижнего выступа первичной обмотки до катушки.
6. Удалите пустые штырьки между PIN6 и PIN7. После сборки обрежьте PIN3 до 2/3 длины. Все штырьки должны быть лужены после намотки, при этом луженые концы не должны выступать за пределы выступов катушки.
7. Нанесите эпоксидную смолу на центральную опору магнитного сердечника, заполнив не менее 4/5 объема. Перед пропиткой дайте эпоксидной смоле отвердеть. Не запекайте эпоксидную смолу вместе с лаком.
8. При обмотке PIN1 оставьте два заземляющих провода. Скрутите эти провода вместе, прежде чем припаять их от PIN1 к CORE, затем отогните их назад на 2–5 мм в сторону PIN1–7. Несанкционированные изменения метода заземления строго запрещены.
9. Внешняя фиксирующая лента CORE: 1 мил 8 мм × 2 слоя.
10. Этот продукт требует вакуумной пропитки. После пропитки CORE и обмотка не должны иметь никаких ослаблений.
11. Ножки PIN должны быть сформированы в соответствии с точными размерами печатной платы.

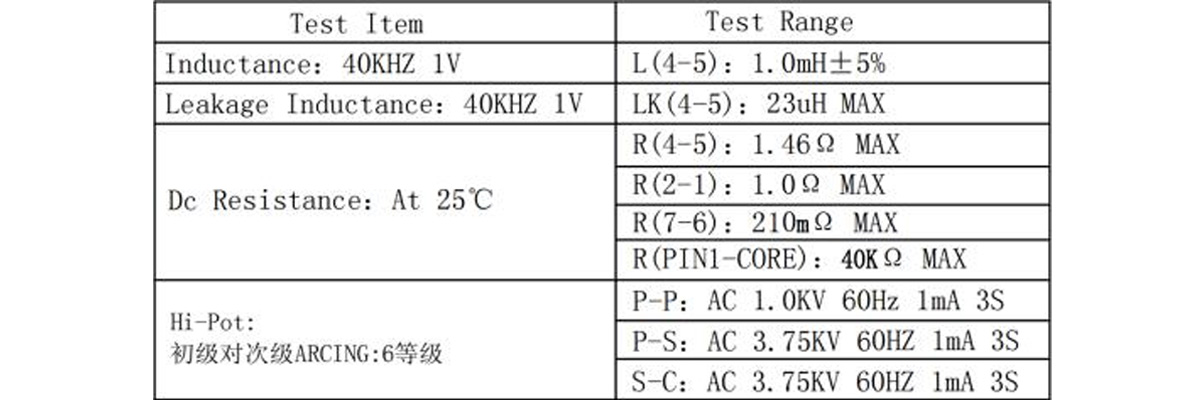

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
