Нанесите две капли клея, чтобы закрепить соединение у основания сердечника.
На магнитном сердечнике в верхней части PIN1 отмечена белая точка.
Описание
маркер
Описание продукции

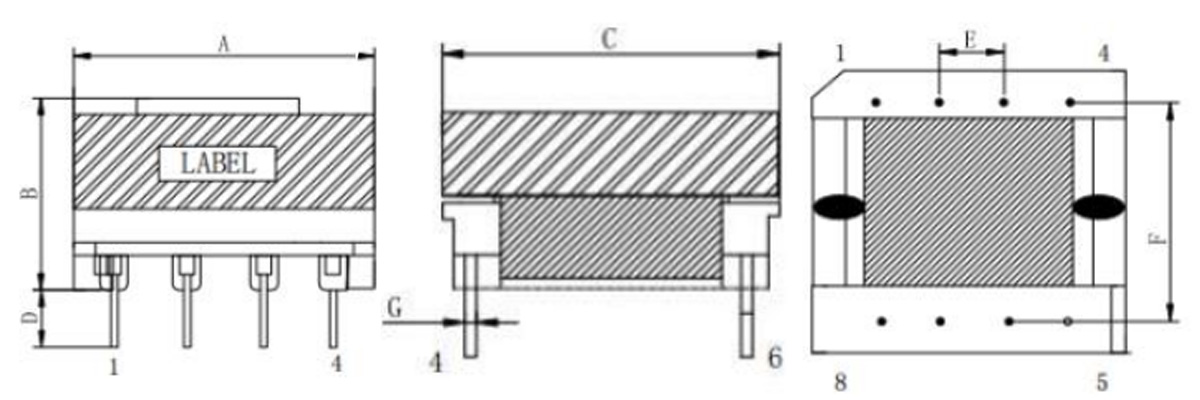

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

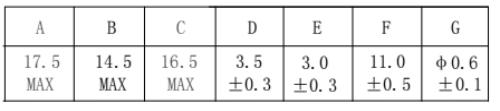

Размеры：（ mm)

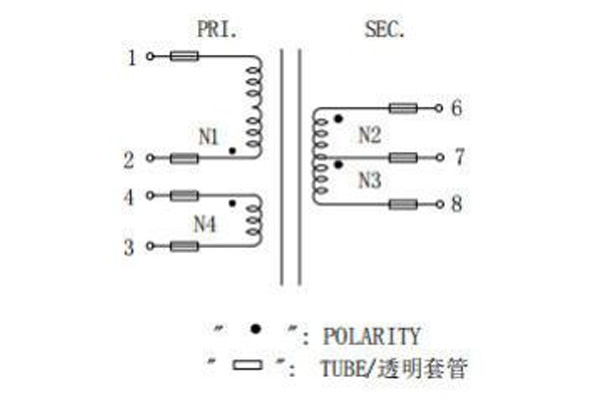

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

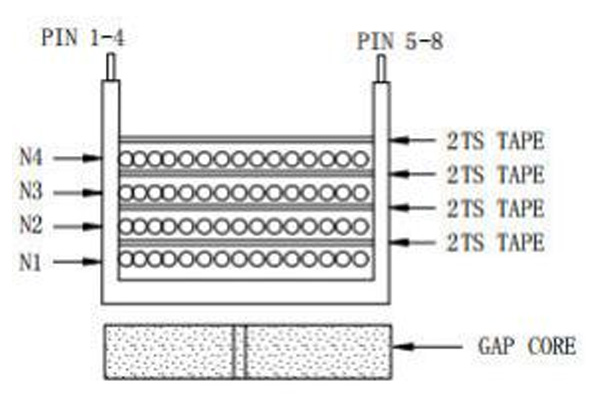

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

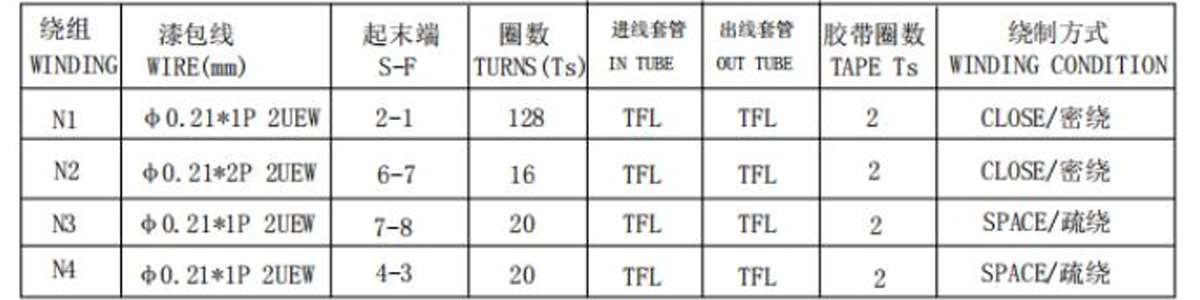

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. PIN5 удален.
2. Закрепите периферию сердечника лентой 2Ts.
3. Готовая деталь должна быть покрыта лаком.
4. Нанесите две капли клея, чтобы закрепить соединение у основания сердечника.
5. На магнитном сердечнике в верхней части PIN1 отмечена белая точка.
6. Конфигурация обмотки: PIN1 -4 слева, фаза обмотки против часовой стрелки.

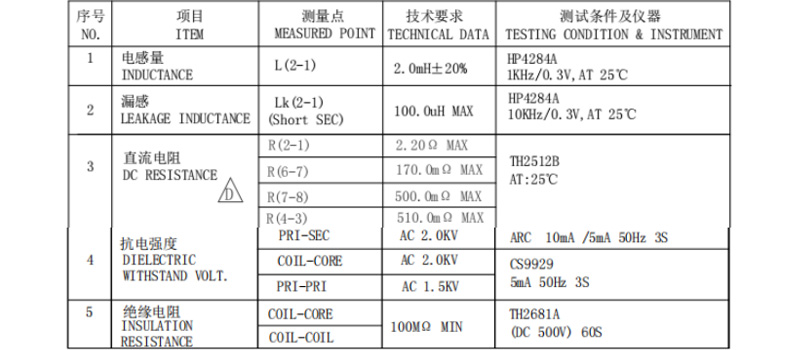

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
