Нанесите клей примерно на 80% центральной опоры магнитного сердечника и нанесите четыре точки клея на места соединения сердечника. Нанесите клей между рамкой и магнитным сердечником на PIN1.
Описание
маркер
Описание продукции

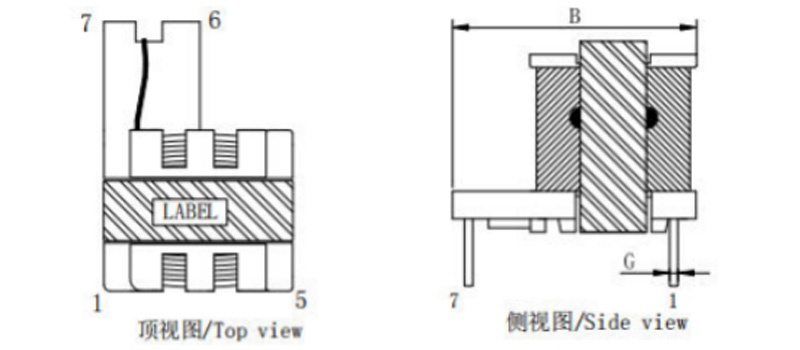

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS
Размеры：（ mm)

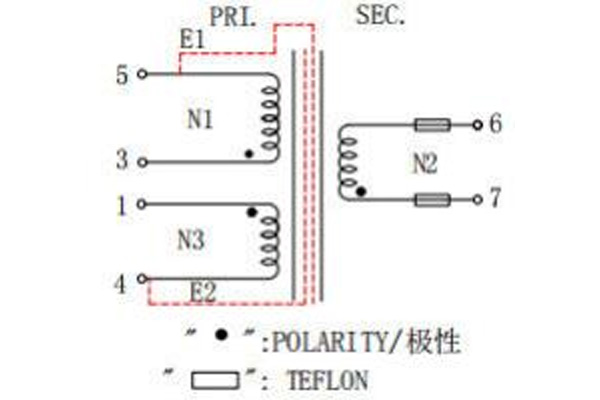

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

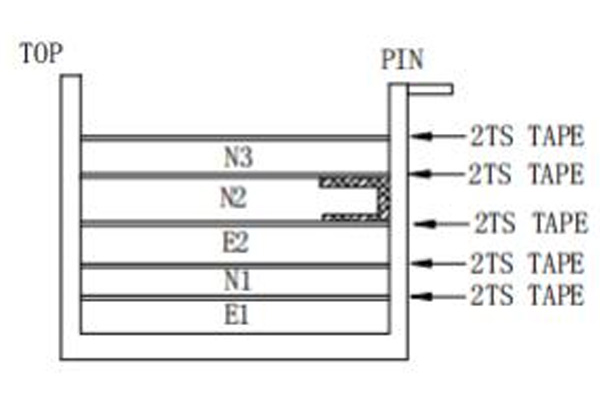

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

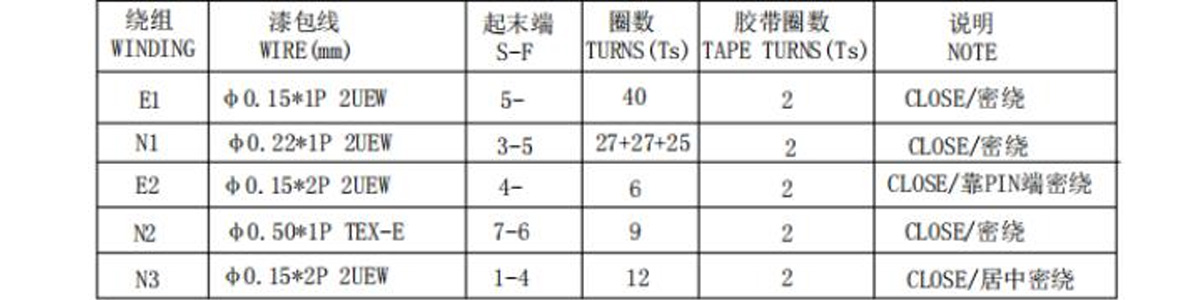

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Продукт без контакта PIN2.
2. Сердечник обмотан клейкой лентой 8,0 мм/w*3TS.
3. Зарезервированный вывод для PIN4 полностью покрыт лугой и заземлен на магнитном сердечнике. Он должен выходить за пределы сердечника, чтобы обеспечить надлежащий контакт.
4. Трехслойный изолированный провод необходимо зачистить перед пайкой.
5. Нанесите клей примерно на 80% центральной опоры магнитного сердечника и нанесите четыре точки клея на места соединения сердечника. Нанесите клей между рамкой и магнитным сердечником на PIN1.
6. Продукт не требует пропитки.
7. Класс системы изоляции: CLASS B.
8. Направление намотки: контакты 3 и 5 намотаны крест-накрест. Контакты 6 и 7 оснащены втулками, втулки входят в катушку минимум на 3 мм.
9. Намотка на E1 и N1 должна быть ровной, без пересечений и разъединения слоев.
10. Перед намоткой N2 прикрепите один слой ленты с обратным сгибом 10 мм × 10 мм на PIN1-5. После завершения намотки поместите в упаковку для намотки или продлите втулку PIN7 до стороны PIN1-5, чтобы изолировать вторичную и первичную обмотки.

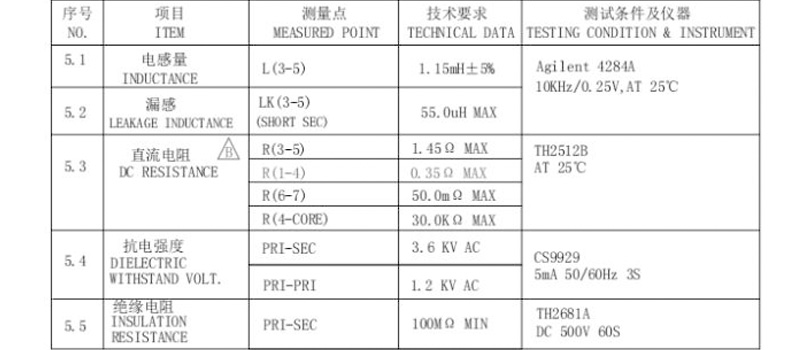

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
