При заканчивании обмоток N5 и N6 избегайте сгибания под прямым углом, чтобы предотвратить контакт с выводами обмотки N4. Первичные/вторичные медные провода не должны соприкасаться со вторичными трехслойными изолированными проводами.
Описание
маркер
Описание продукции

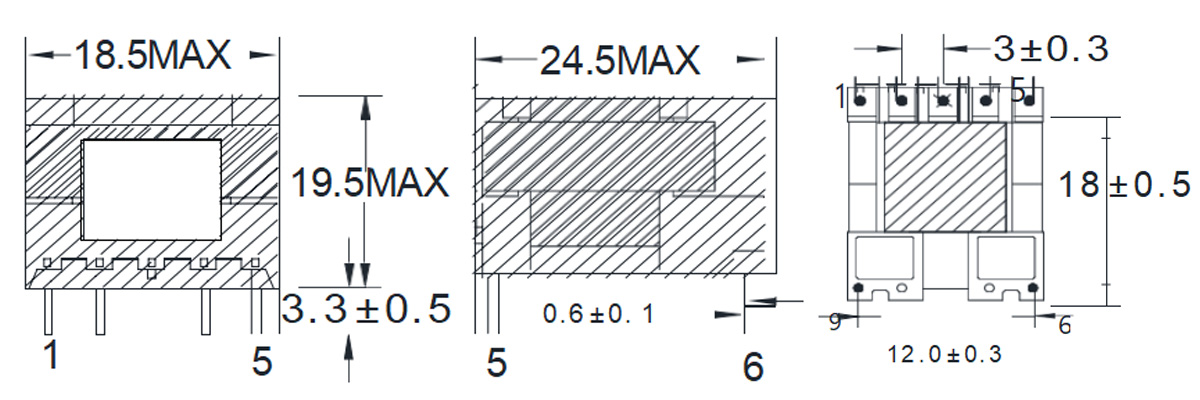

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

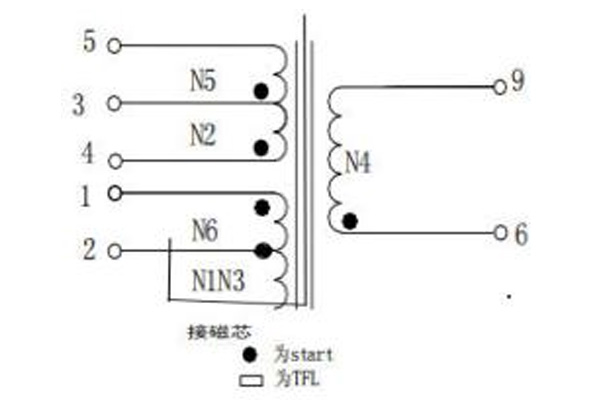

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

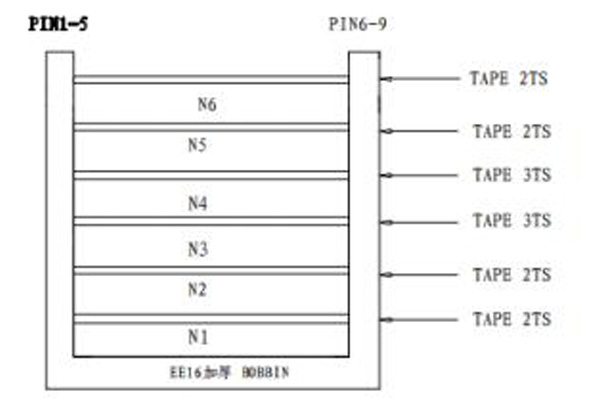

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Количество слоев ленты | Барьерная лента | Способ намотки | Укладка в паз | ||||||
| TOP | PIN | Начало | Конец | ||||||||||
| N1 | 2-NC | 2UEW Φ0.15mm*1P | 48 TS | 2 | TS* | 9mm | / | / | Плотно | ||||
| N2 | 4-3 | 2UEW Φ0.20mm*1P | 70 TS | 2 | TS* | 9mm | / | / | Плотно | ||||
| N3 | 2--NC | 2UEW Φ0.15mm*2P | 18 TS | 3 | TS* | 9mm | / | / | В центре обведен | ||||
| N4 | 6--9 | TIW-B Φ0.3mm*1P | 29 TS | 3 | TS* | 9mm | / | / | Плотно | ||||
| N5 | 3--5 | 2UEW Φ0.20mm*1P | 30 TS | 2 | TS* | 9mm | / | / | Плотно | ||||
| N6 | 1--2 | 2UEW Φ0.15mm*1P | 20 TS | 2 | TS* | 9mm | / | / | По центру,
плотно |
||||
Примечания:
1. Отсутствует рамка: PIN7,8; Готовый продукт PIN3 обрезан до 2/3 длины;
2. Сердечник требует шлифовки; сердечник с воздушным зазором установлен на стороне PIN1-5; сердечник обмотан 2 слоями клейкой ленты 0,025*8 мм.
3. Все провода начала/конца обмотки должны быть подвешены к внешней оси вращения рамки.
4. Оставьте провод на PIN2 для пайки к сердечнику
5. Продукт требует вакуумной пропитки.
6. Оберните готовый продукт по направлению магнитного сердечника, начиная с нижней поворотной точки рамы, используя клейкую ленту 0,025 × 18 мм, 3 слоя.
7. Нанесите этикетки с кодом на сторону PIN1-5, расположив символы вниз, как показано выше; YYWW обозначает годовой цикл.
8. При намотке вторичные (6-9) витки должны быть намотаны по часовой стрелке к центру.
9. При заканчивании обмоток N5 и N6 избегайте сгибания под прямым углом, чтобы предотвратить контакт с выводами обмотки N4. Первичные/вторичные медные провода не должны соприкасаться со вторичными трехслойными изолированными проводами.
10. Все выводы обмотки должны проходить над выступающими выступками по бокам рамы.
11. Намотка должна быть ровной; медный провод не должен быть завязан узлами, поврежден и т. д.:
12. Нанесите три слоя клейкой ленты толщиной 25 мкм между первичными и вторичными обмотками.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-5） | 1.2 | ±7% | mH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (4-5)Остальные закоротить | 100 | MAX | uH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 10mA/6S/50HZ |
CJ2670 |
| SEC-CORE | AC4200 | / | V | 10mA/6S/50HZ | |||
| PRI-CORE | AC1500 | / | V | 10mA/6S/50HZ | |||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
