Описание продукции

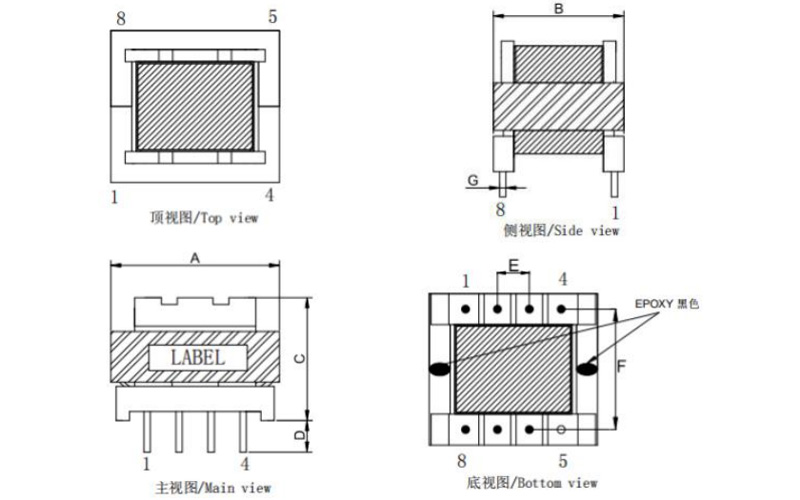

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

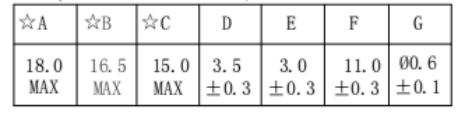

Размеры：（ mm)

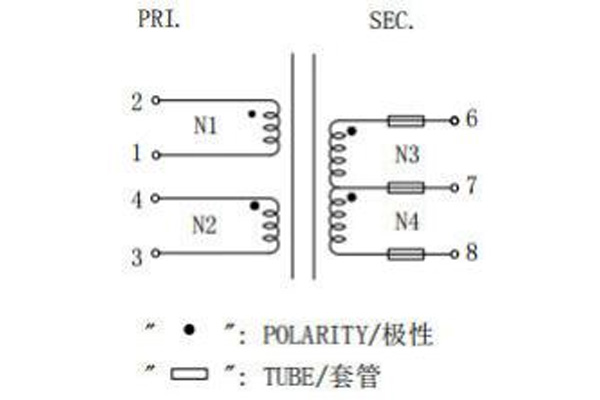

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

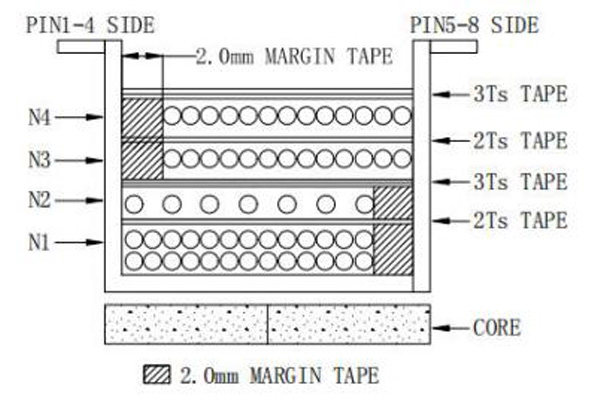

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

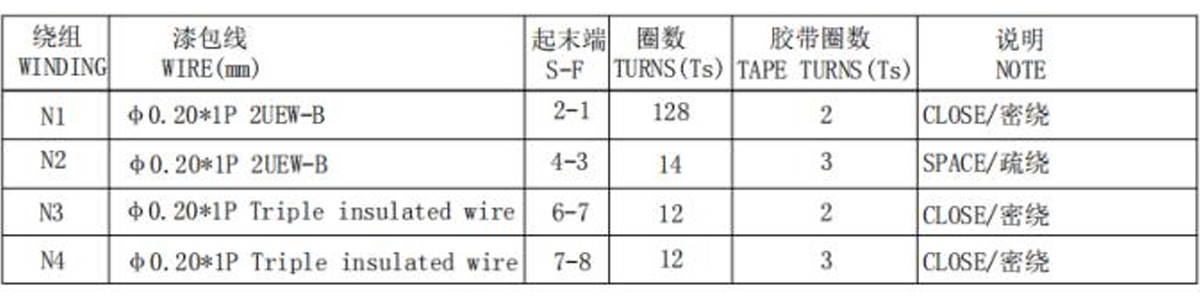

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Рама с пустым контактом PIN5, ширина рамы: 8,6 мм REF.
2. Сердечник с одним воздушным зазором, расположенный со стороны PIN1-4. Сердечник обмотан клейкой лентой 5,0 мм/W*2TS для фиксации.
3. Закрепите соединение сердечника PIN-разъема в двух точках с помощью однокомпонентного жесткого клея или нанесите клей на контактную поверхность.
4. Готовый продукт требует вакуумной пропитки.
5. Направление намотки: контакты 1 и 2 не должны пересекаться.
6. Намотка N1/N2: сторона PIN5-8 обернута 2,0-миллиметровой удерживающей стенкой.
7. Намотайте N3/N4 с удерживающей стенкой 2,0 мм со стороны PIN1-4.

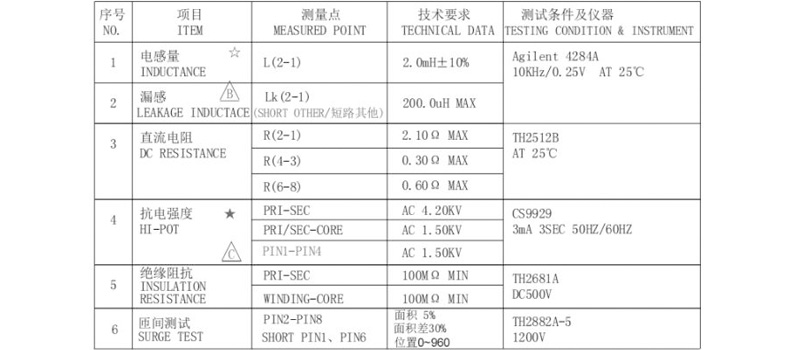

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
