Откройте воздушный зазор в магнитном сердечнике, расположив его сверху изделия. Заполните центральную колонну магнитного сердечника мягкой резиной, обеспечив минимальную степень заполнения 85 %.
Описание
маркер
Описание продукции

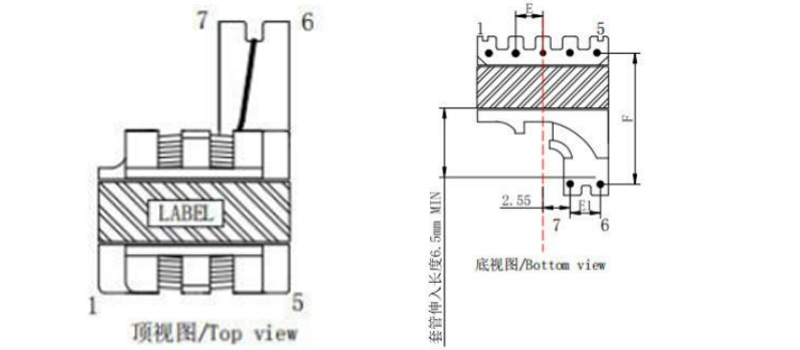

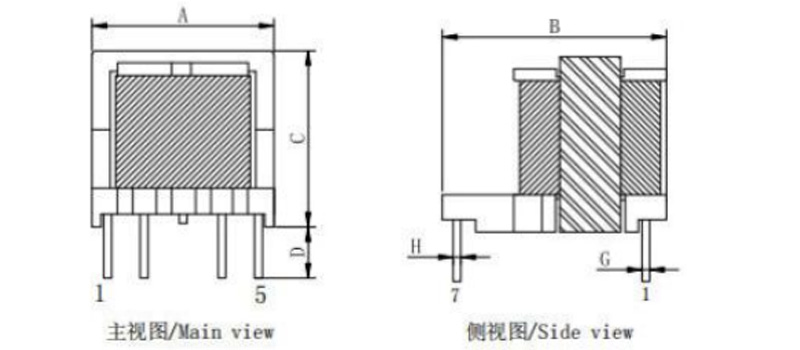

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

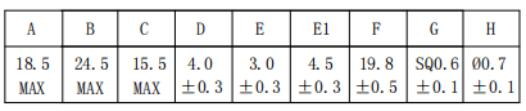

Размеры：（ mm)

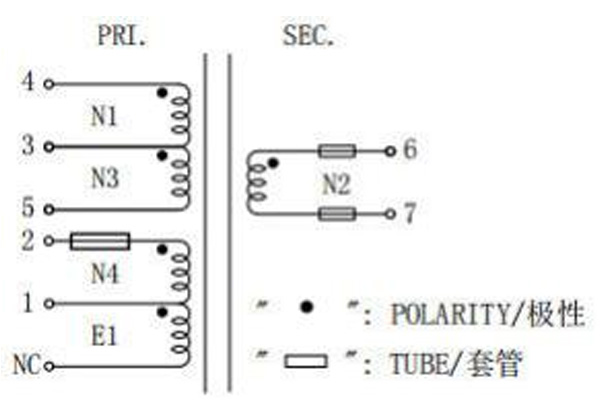

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

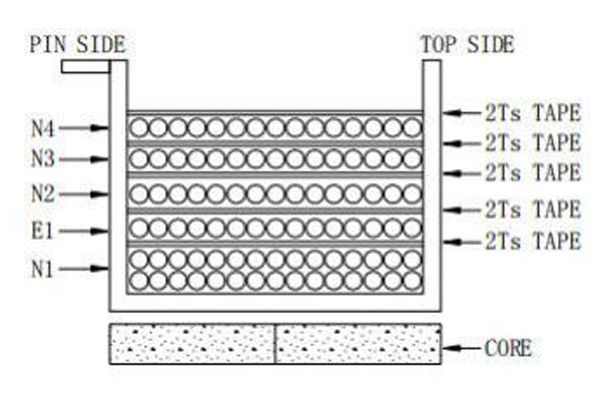

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

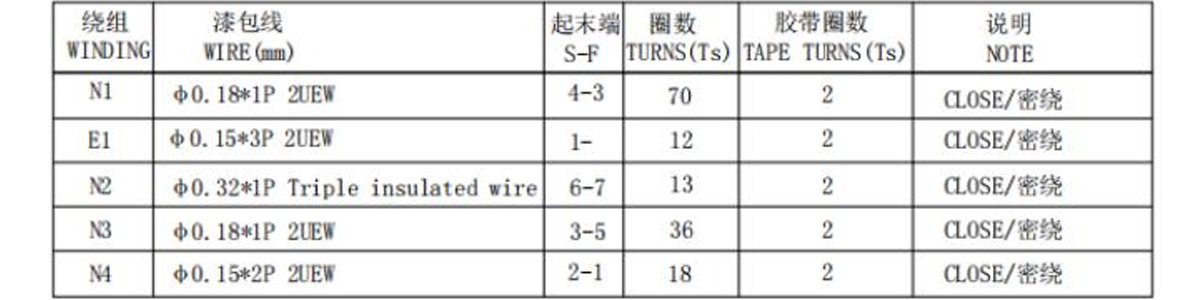

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. После пайки обрежьте 2/3 контакта PIN.PIN3 рамки. 2. Ширина рамки: 7,4 мм REF.
2. Откройте воздушный зазор в магнитном сердечнике, расположив его сверху изделия. Заполните центральную колонну магнитного сердечника мягкой резиной, обеспечив минимальную степень заполнения 85 %.
3. Закрепите магнитный сердечник с помощью клейкой ленты 7,8 мм/w*3TS.
4. Продукт требует пропитки.
5. Направление намотки: контакты 4 и 3 не должны пересекаться. Контакты 6 и 7 должны быть оснащены втулками, которые должны выступать в намотку не менее чем на 3,0 мм.
6. Перед намоткой N2 прикрепите кусок ленты, сложенной в обратную сторону, к PIN1-5, отогнув ее минимум на 3 мм, или продлите втулку PIN6 в сторону PIN5, чтобы изолировать первичные входные/выходные провода.
7. Если обмотка N3 не может быть размещена в одном слое, следующий слой должен быть плотно намотан вдоль края.
8. Провод PIN2 оснащен втулкой 26Lx10 мм, втулка должна проходить в катушку не менее чем на 3 мм.

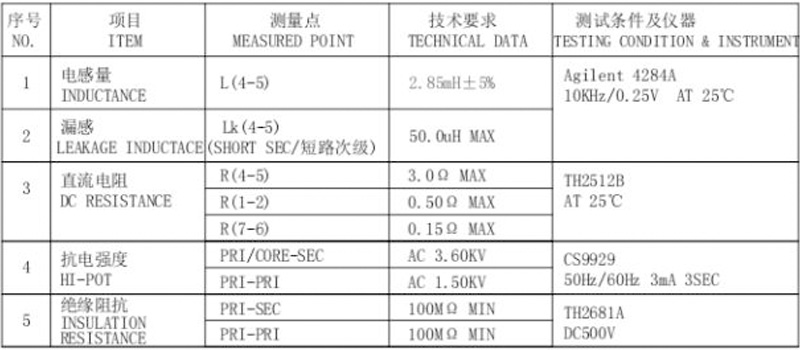

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
