Магнитный сердечник подлежит шлифовке. Плоский (нешлифованный) сердечник устанавливается снизу, со стороны выводов. Снаружи сердечник зафиксировать лентой 0,025 × 9,7 мм, 3 витка (3TS).
Описание
маркер
Описание продукции

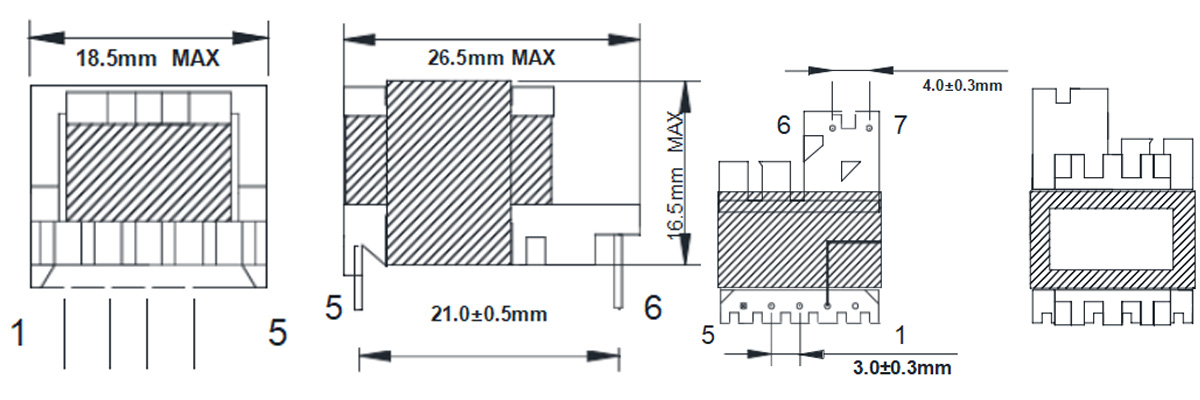

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

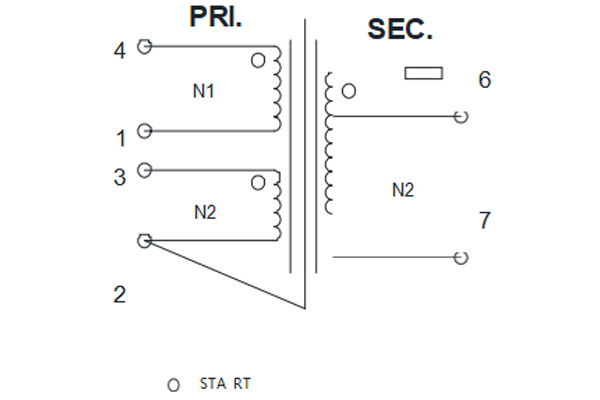

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

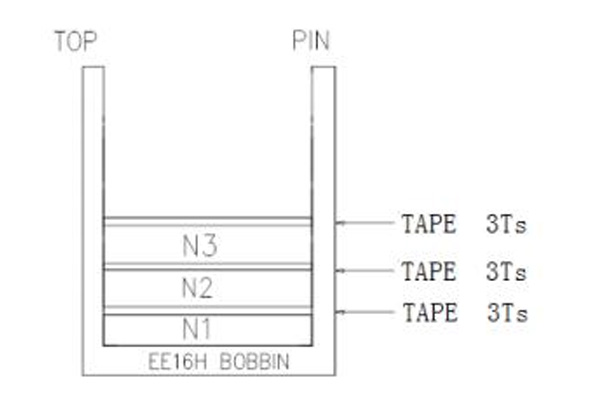

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Количество слоев ленты | Барьерная лента | Способ намотки | Укладка в паз | ||||||
| TOP | PIN | Начало | Конец | ||||||||||
| N1 | 4-1 | 2UEW Φ0.23mm*1P | 84 TS | 3 | TS* | 8.5mm | / | / | Плотно | ||||
| N2 | 3-2 | 2UEW Φ0.25mm*2P | 12 TS | 3 | TS* | 8.5mm | / | / | Плотно | ||||
| N3 | 6-7 | TIW-B Φ0.55mm*2P | 9 TS | 3 | TS* | 8.5mm | / | / | Плотно | ||||
Примечания:
1.Вывод каркаса PIN5 остается неподключенным (свободным). Выводы ориентированы наружу, намотка производится по часовой стрелке (вращение намоточного станка по часовой стрелке).
2.Магнитный сердечник подлежит шлифовке. Плоский (нешлифованный) сердечник устанавливается снизу, со стороны выводов. Снаружи сердечник зафиксировать лентой 0,025 × 9,7 мм, 3 витка (3TS).
3.Вывод PIN2 оставить с припаянным проводником, выведенным на боковую поверхность для соединения с сердечником.
4.Изделие подлежит вакуумной пропитке.
5.Этикетку наклеить на верхнюю (TOP) сторону, текст должен быть ориентирован по направлению к выводам PIN1-5 (этикетка: прозрачная основа, черный шрифт или нанесенная методом струйной печати).
6.Во время намотки верхняя сторона (TOP) должна быть ориентирована в сторону станка с ЧПУ. Намотку производить по часовой стрелке.
7.На начало обмотки N3 надеть фторопластовую трубку длиной 13 мм (16L).
8.Намотка должна быть ровной. Медный провод не должен иметь узлов и повреждений изоляции.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-1） | 1.15 | ±5% | mH | 20KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (4-1)Остальные закоротить | 100 | MAX | uH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
| 4 | Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 10mA/3SEC/50HZ | CS2672 |
| PIN1-PIN5 | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
