Начальный вывод “A” обмотки N3 маркируется белой трубкой 19L65мм (трубка должна быть удлинена, чтобы выходить за пределы вывода PIN1). Конечный вывод “B” маркируется черной трубкой 19L50мм. Трубки должны заходить внутрь обмоточного пакета минимум на 3 мм. Выводы A и B выводятся через верхний паз со стороны вывода PIN3. Общая длина каждого вывода A и B (при установленном сердечнике) составляет 45.0 ± 1.0 мм, включая часть под пайку длиной 3.0 ± 1.0 мм.
Описание
маркер
Описание продукции

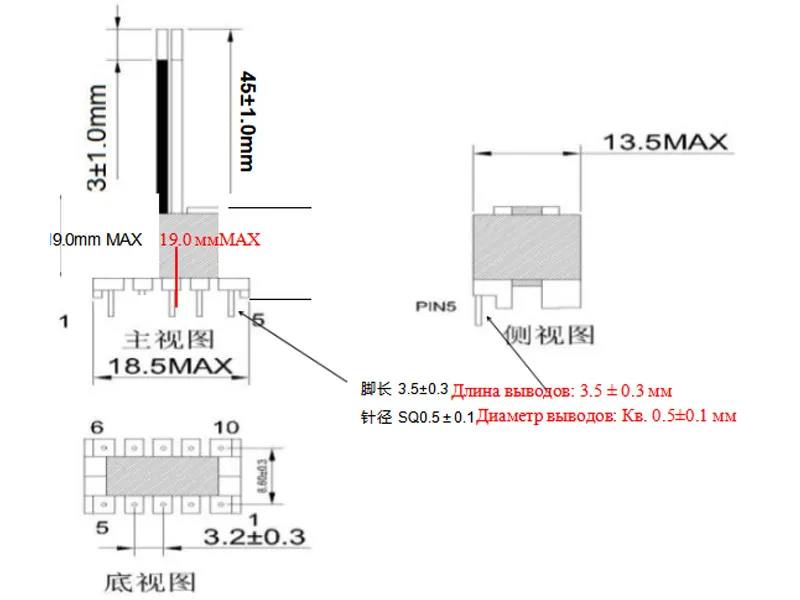

1.Чертеж внешнего вида и габаритных размеров

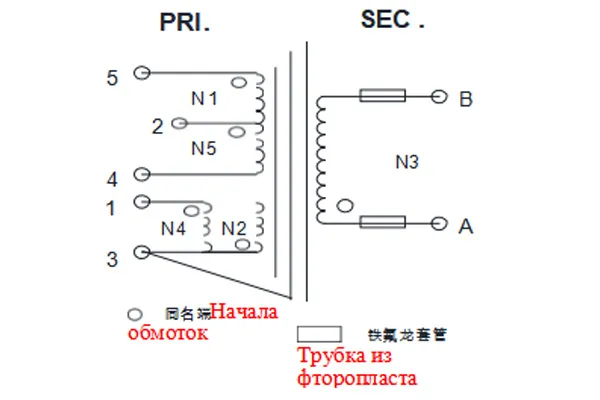

2.Принципиальная электрическая схема
3.Чертеж внутренней конструкции
4. Спецификация намотки
| № | Начало | Конец | Обмоточный провод (мм) | Число витков | Способ намотки | Изоляционная лента | Трубка | Примечание |
| N1 | 5 | 2 | 2UEW / Φ0.23мм *1Слой | 38 | Плотная | 6.0мм *2 витка | / | Выводы 1-5 слева, перекрестная. |
| N2 | 3 | NC | 2UEW / Φ0.15мм *2Слоя | 14 | Плотная | 6.0мм *2 витка | / | Выводы 1-5 слева, без перекрещивания. |
| N3 | A | B | TIW-B / Φ0.70мм *1Слой | 5 | Плотная | 6.0мм *3 витка | 19L*65мм (белая) / 19L*50мм (черная) | Выводы 1-5 слева, без перекрещивания. |
| N4 | 1 | 3 | 2UEW / Φ0.15мм *2Слоя | 13 | Плотная | 6.0мм *2 витка | / | Выводы 1-5 слева, без перекрещивания. |
| N5 | 2 | 4 | 2UEW / Φ0.23мм *1Слой | 17 | Плотная | 6.0мм *2 витка | / | Выводы 1-5 слева, без перекрещивания. |
Технические примечания:
1.Контакты каркаса PIN6, 7, 8, 9, 10 не используются. Вывод PIN2 обрезан на 2/3 длины ниже опорной точки каркаса.
2.Способ намотки: на станке с ЧПУ. При намотке всех обмоток сторона каркаса с выводами PIN1-5 располагается слева, шпиндель станка вращается по часовой стрелке.
3.Неподключенный (NC) вывод конца обмотки N2 укладывается внутрь обмоточного пакета.
4.Начальный вывод "A" обмотки N3 маркируется белой трубкой 19L65мм (трубка должна быть удлинена, чтобы выходить за пределы вывода PIN1). Конечный вывод "B" маркируется черной трубкой 19L50мм. Трубки должны заходить внутрь обмоточного пакета минимум на 3 мм. Выводы A и B выводятся через верхний паз со стороны вывода PIN3. Общая длина каждого вывода A и B (при установленном сердечнике) составляет 45.0 ± 1.0 мм, включая часть под пайку длиной 3.0 ± 1.0 мм.
5.Вся изоляционная лента должна быть светло-желтого цвета.
6.Сердечник должен иметь воздушный зазор. При сборке отшлифованная часть сердечника устанавливается со стороны выводов PIN1-5. Необходимо обеспечить надежный контакт зазора в сердечнике с лицевой стороны в области вывода PIN3, после чего зафиксировать сердечник изолентой шириной 10.0 мм, сделав 3 витка.
7.Готовое изделие подлежит вакуумной пропитке.
8.Продукция изготавливается по бессвинцовой технологии, соответствующей требованиям директивы RoHS.
5. Электрические параметры и испытания
| № | Параметр | Точка измерения | Техн. требование | Допуск | Ед. изм. | Условия испытания | Прибор |
| 1 | Индуктивность | L (между выв. 5 и 4) | 0.77 | ±8% | мГн | 10 кГц, 0.3 В, послед. измерение при 25°C | CH1062 |
| 2 | Индуктивность рассеяния | Lk (5-4, ост. закорочены) | 20 | макс. | мкГн | 10 кГц, 0.3 В, послед. измерение при 25°C | CH1062 |
| 3 | Сопротивление пост. току | - | - | макс. | кОм | При 25°C | TH2512 |
| 4 | Испыт. электрич. прочности (Hi-Pot) | Первичная - Вторичная | AC 3700 | - | В | 5 мА, 5 сек, 60 Гц | CJ2670 |
| Между PIN1 и PIN5 | AC 1500 | - | В | ||||
| 5 | Сопротивление изоляции | Первичная - Вторичная | 100 | мин. | МОм | Пост. напряжение 500 В | CJ2672 |
