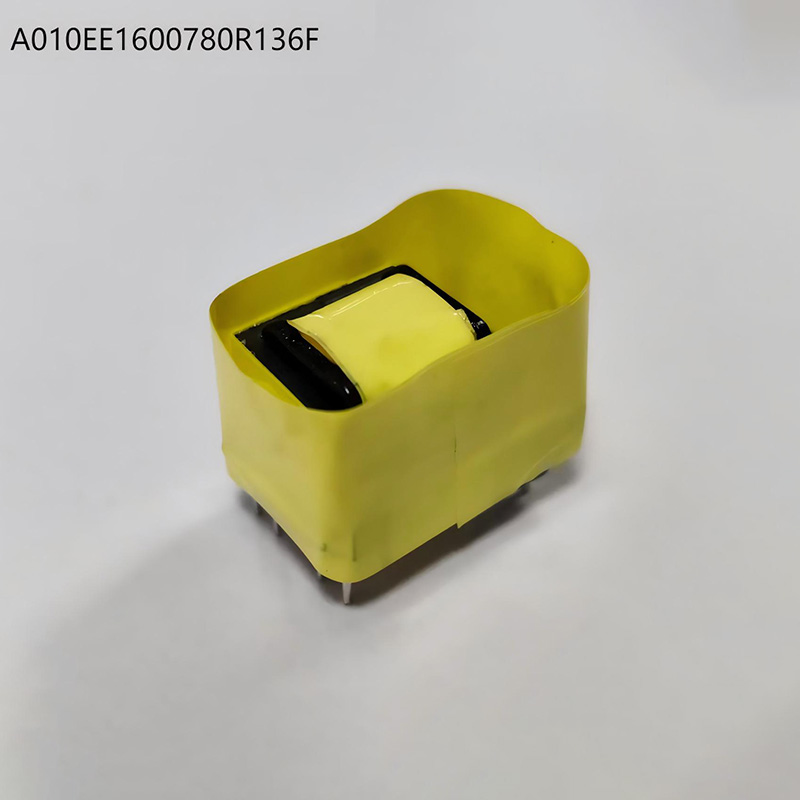

A010EE1600780R136F
-
A010EE16000001152F
-
A010EE1302609B111F
-
A010EE13091T1C114F
-
A010EE1605602B111F
-
A010EE13091T5F114F
-
A020EE08000008133F
-
A010EE13091T5B114F
-

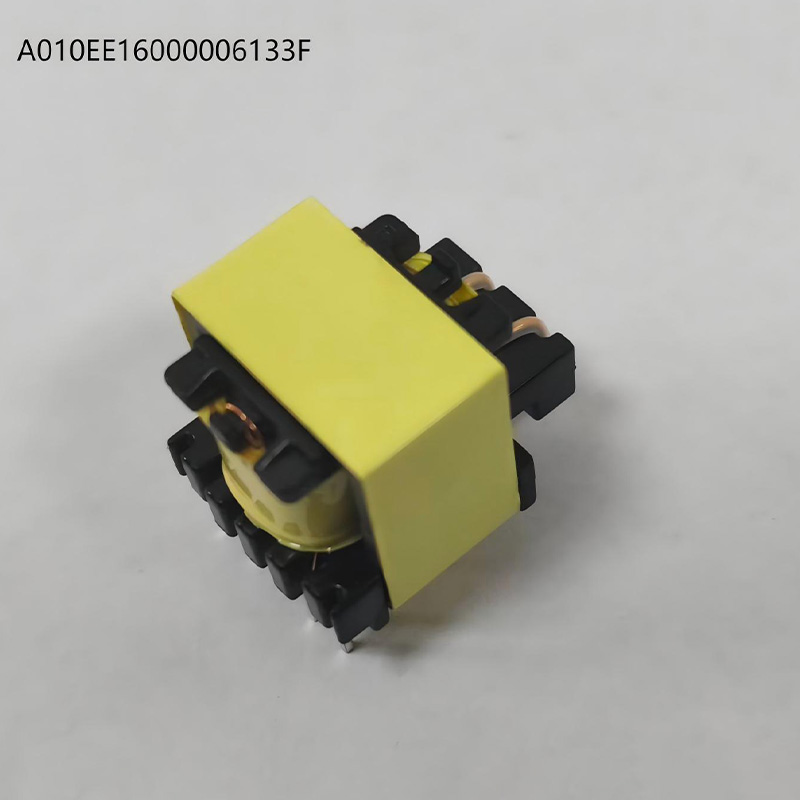

A010EE16000006133F
-

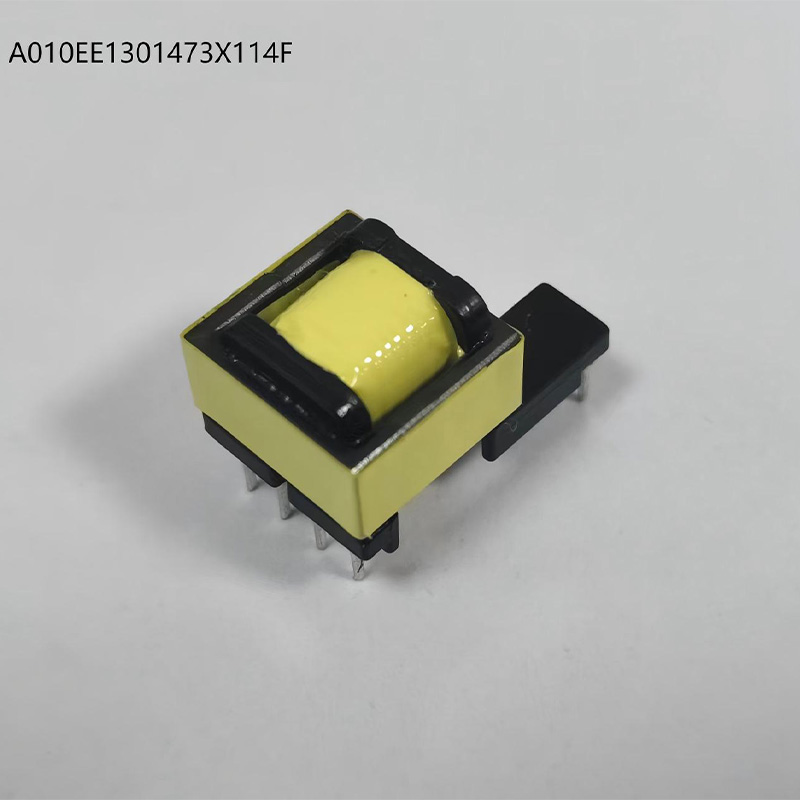

A010EE1301473X114F
-
A010EE16000012100F
-

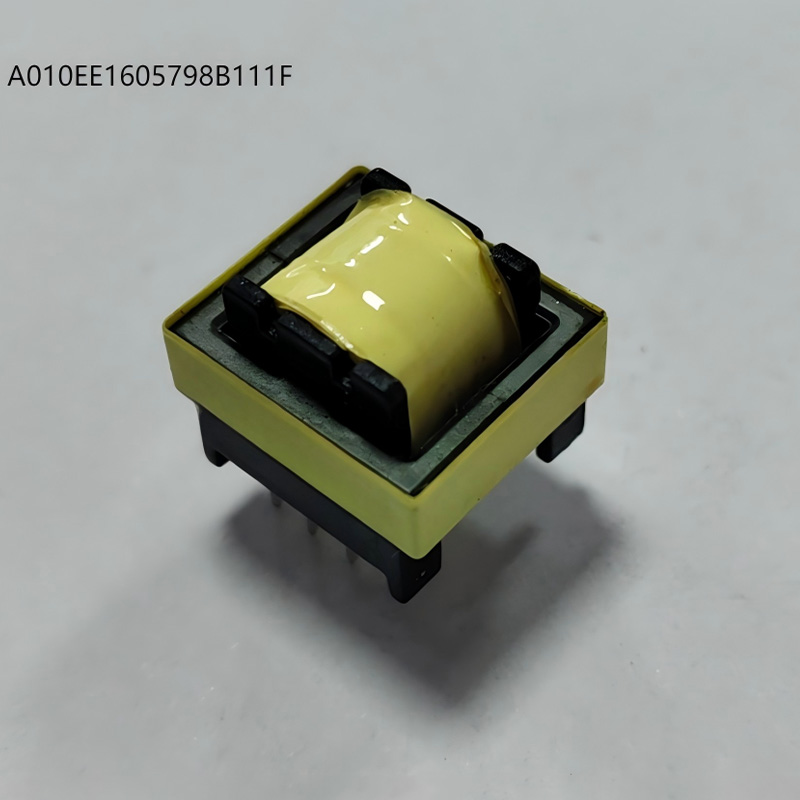

A010EE1605798B111F
-
A010EE13091T2A114F
-
A010EE16010J20114F
-
A01ATQ23000004152F
-
A010EE16000001100F
A01ATQ2707717B111F
Провод S входит со стороны вторичной стороны рамки PIN. Провод F выходит из верхней части вторичной стороны рамки. После завершения намотки N4, согнуть S в направлении верхней точки выхода и закрепить двумя витками клейкой ленты.
Описание
маркер
Описание продукции

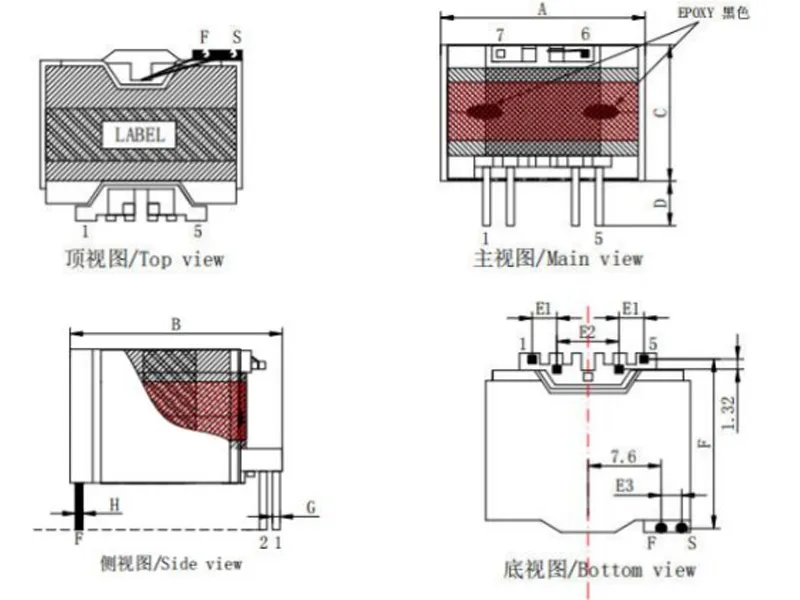

1. Чертеж внешнего вида и габаритных размеров
размеры: (мм)
2.Принципиальная электрическая схема
3.Чертеж внутренней конструкции

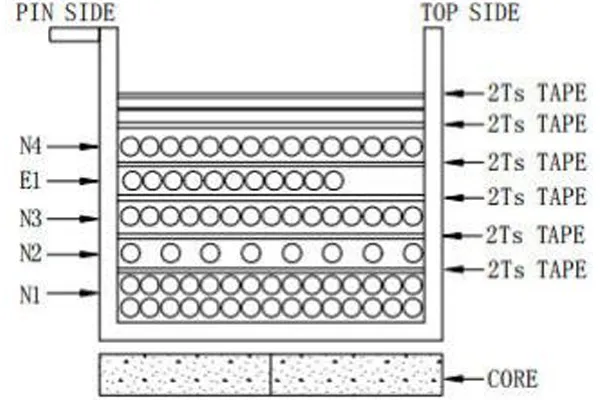

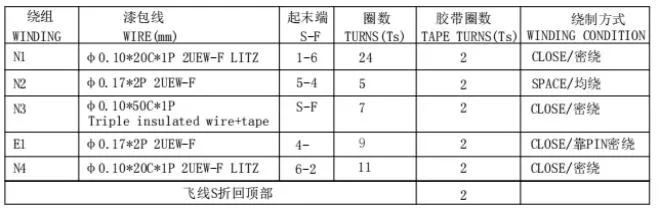

4. Спецификация намотки
Примечания:
1. Направление намотки: контакты 4 и 5 не должны пересекаться. Продеть через контакты втулки, при этом втулка должна выступать в катушку не менее чем на 3,0 мм.
2. Провод S входит со стороны вторичной стороны рамки PIN. Провод F выходит из верхней части вторичной стороны рамки. После завершения намотки N4, согнуть S в направлении верхней точки выхода и закрепить двумя витками клейкой ленты.
3. N3 использует три слоя изолированного провода + обмотку лентой.
4. PIN6 — это верхний штырь I-типа на первичной стороне.
5. Направление намотки: PIN4 и PIN5 не пересекаются. Проденьте втулку через штыри, при этом втулка должна выступать в катушку не менее чем на 3,0 мм.
6. Вывод S входит со стороны вторичной стороны рамки PIN. Вывод F выходит из верхней части вторичной стороны рамки. После завершения намотки N4 согните S в направлении верхнего выхода и закрепите двумя витками ленты.
7. N3 использует трехслойную изолированную проволоку + обмотку лентой.
8. PIN6 — это верхний штырь типа I на первичной стороне рамки.

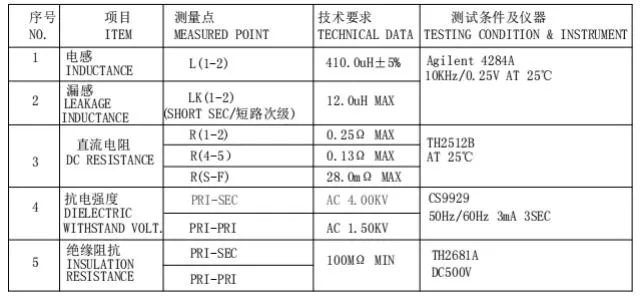

5. Электрические параметры и испытания
связаться с нами
Сопутствующие популярные продукты
A010EE13091T3J114F
Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный механизм вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).
A020EE0803983A111F
Продукт требует пропитки. При сборке двух магнитных сердечников аккуратно потрите их друг о друга 1-3 раза, чтобы достичь требуемого значения индуктивности.

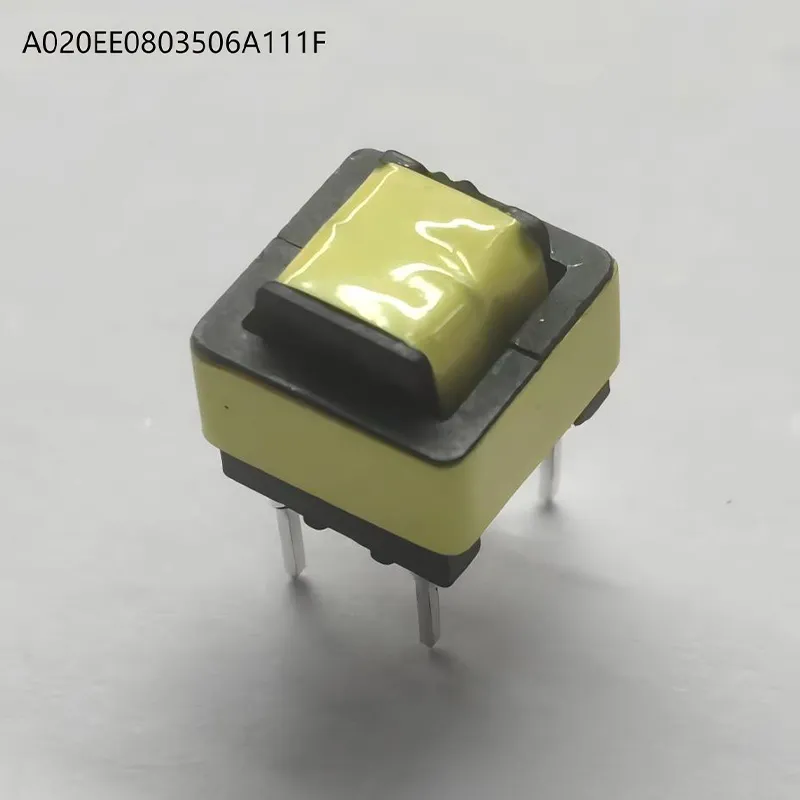

A020EE0803506A111F
Продукт требует пропитки. При сборке двух магнитных сердечников аккуратно потрите их друг о друга 1-3 раза, чтобы достичь требуемого значения индуктивности.
A020EE0815005R136F
Намотайте катушку так, чтобы шпулька была обращена вправо, а контакты 3-4 были обращены наружу в правильном направлении.
A010EE16161T10114F
Этикетка прикреплена к верхней стороне, текст обращен к контактам 1-5 (спецификация этикетки: прозрачный фон с черным текстом или напечатанный распылителем).
A010EE1601020R136F

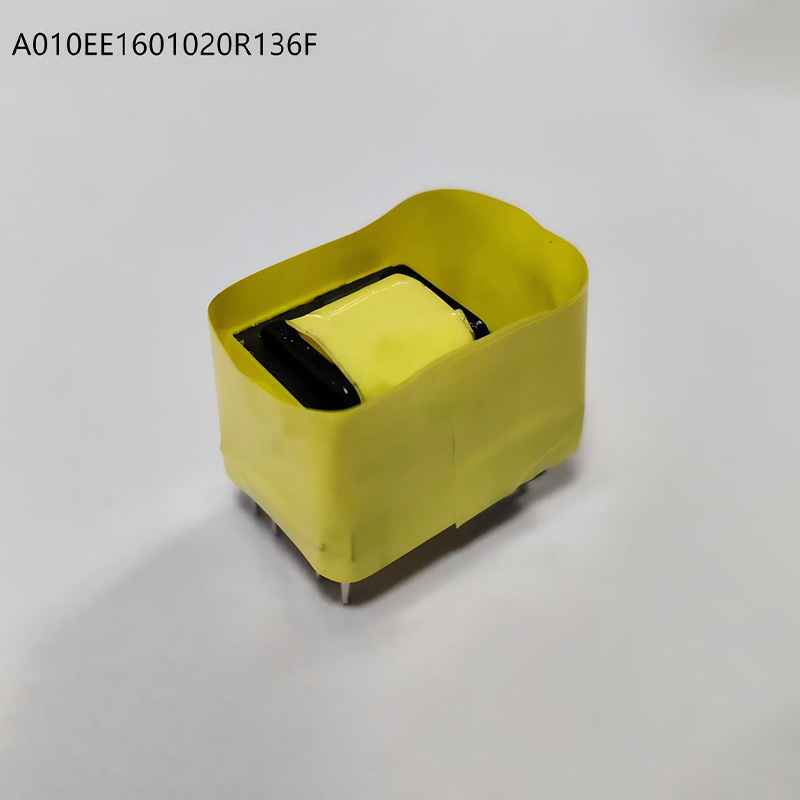

При намотке PIN5 оставьте один заземляющий провод. Сначала припаяйте заземляющий провод, затем проведите его вертикально от PIN5 к СЕРДЕЧНИКУ, согнув его на 2–5 мм в сторону PIN5-6. Наконец, закрепите его обмоточной лентой СЕРДЕЧНИКА: 1MIL 8 мм*2T.
A010EE100091P3114F
При намотке убедитесь, что клеммы провода обращены наружу, и намотайте по часовой стрелке. Намотка должна быть ровной и равномерной; медный провод не должен быть завязан узлами, поврежден или иным образом испорчен.
A010EE16000119158F
Маркировка продукта должна быть расположена на верхней части готового продукта, с текстом, ориентированным в сторону PIN1 и PIN8 (см. схему внешнего вида готового продукта), с использованием прозрачного фона с черным текстом или лазерной гравировкой.

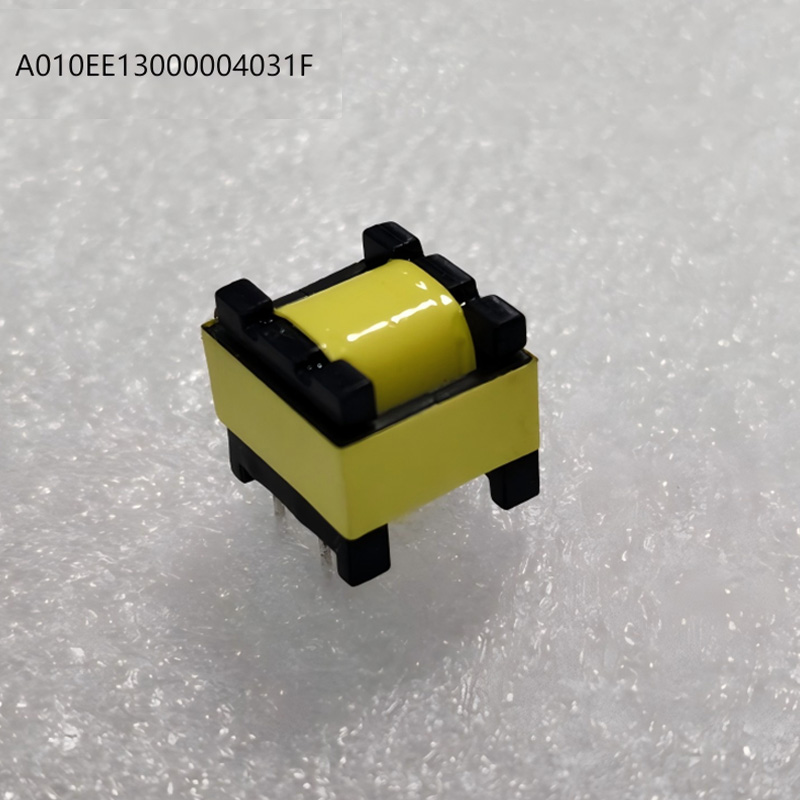

A010EE13000004031F
Магнитный сердечник требует шлифования. Установите отшлифованный сердечник на стороне PIN5-8. Закрепите сердечник трансформатора с помощью 3T, используя клейкую ленту шириной 6,0 мм.
A020EE0815007V136F
Намотайте катушку так, чтобы шпулька была обращена вправо, а контакты 3-4 были обращены наружу в правильном направлении.
A010EE13091T5B114F
Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный станок вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).
A010EE1306V500142F
Рамка с 3 пустыми контактами. Намотайте по часовой стрелке, контакты 1-5 должны быть обращены наружу (намоточный станок вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг контактов).
A010EE1301458X147F
Для готовой продукции обмотайте 2 витка клейкой ленты размером 0,025 × 14 мм вровень с нижней точкой поворота рамы вдоль направления магнитного сердечника или обмотайте 1,3 витка, используя двухслойную клейкую ленту шириной 14 мм.
A010EE16000001161F

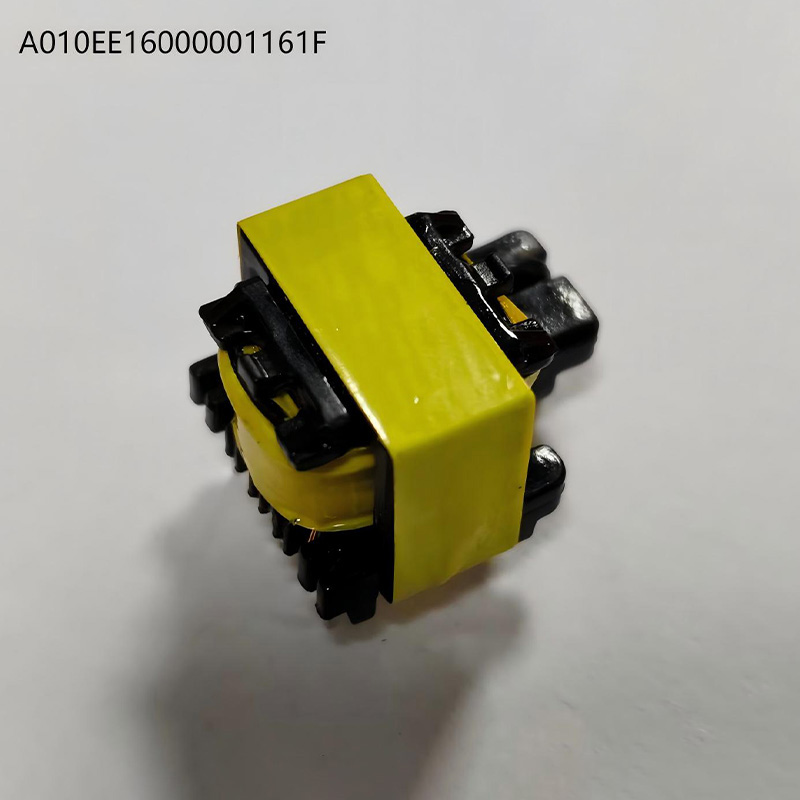

Способ намотки: станок с ЧПУ. Все обмотки выполняются при ориентации выводов каркаса влево. Вращение станка – по часовой стрелке. Намотка должна быть ровной. Не допускаются перекрещивание, наложение (перекрытие) витков, спад слоев, повреждение изоляции, узлы и другие дефекты.
A010EE16000006100F
Черная рамка вокруг этикетки на рисунке выше служит только для ориентира по размерам; на производственной этикетке черная рамка не должна присутствовать.
A010EE1305220B111F
Отшлифуйте один воздушный зазор на сердечнике; расположите воздушный зазор на стороне PIN1-4. Закрепите сердечник снаружи с помощью клейкой ленты 6,0 мм/W*3TS.
