Этикетка прикреплена к верхней стороне, текст обращен к контактам 1-5 (спецификация этикетки: прозрачный фон с черным текстом или напечатанный распылителем).
Описание
маркер
Описание продукции

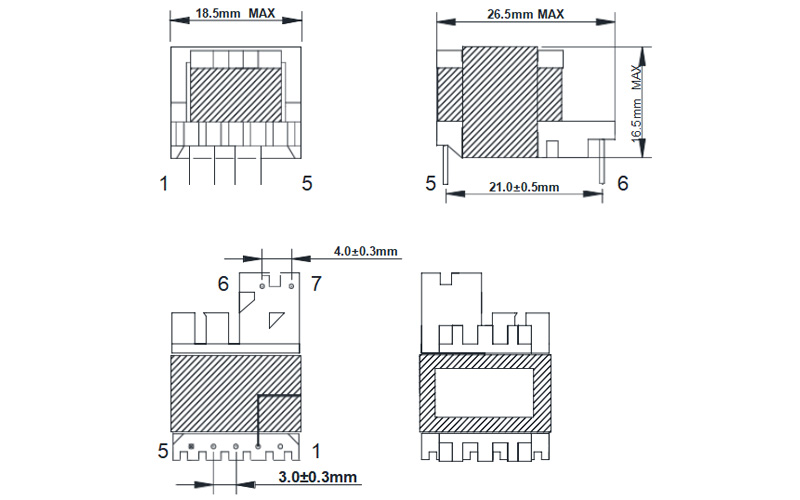

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

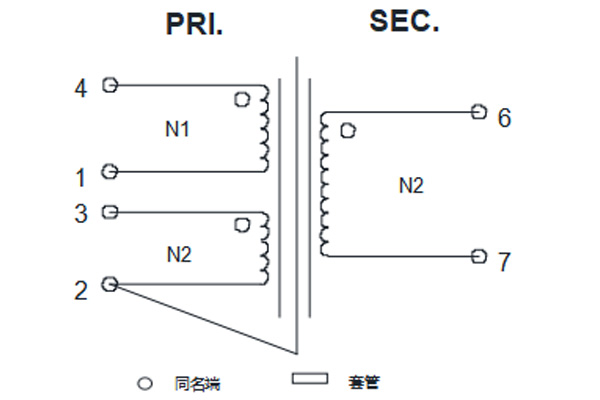

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

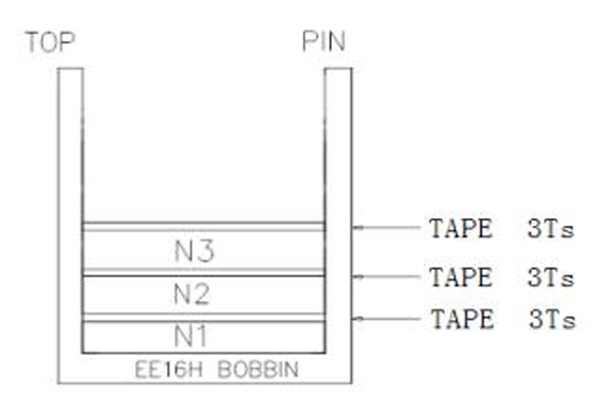

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Количество слоев ленты | Барьерная лента | Способ намотки | Укладка в паз | ||||||
| TOP | PIN | Начало | Конец | ||||||||||
| N1 | 4-1 | 2UEW Φ0.16mm*1P | 76 TS | 3 | TS* | 8.5mm | / | / | Плотно | 4/5 | 1/2 | ||
| N2 | 3-2 | 2UEW Φ0.16mm*1P | 12 TS | 3 | TS* | 8.5mm | / | / | 1 слой, внавал | 3/4 | 2/3 | ||
| N3 | 7-6 | TEX-E Φ0.60mm*2P | 5 TS | 3 | TS* | 8.5mm | / | / | Плотно | /7 | 6/ | ||
Примечания:
1. Обрежьте 2/3 готового PIN5 ниже точки поворота каркаса;
2. Отшлифуйте магнитный сердечник. Установите сердечник с воздушным зазором на нижнем конце PIN, обмотав его снаружи клейкой лентой 0,025*9,8 мм (3 слоя).
3. Оставьте провод, припаянный к PIN2, вытянутым в сторону для подключения к магнитному сердечнику.
4. Продукт требует вакуумной пропитки.
5. На верхнюю поверхность наклейте этикетку с надписью, совмещенной с контактом PIN1 (спецификация этикетки: прозрачный фон с черным текстом или напечатанная распылителем).
6. При намотке N1, N2, N3, N5 и N6 намотайте по часовой стрелке, чтобы штифты рамы были обращены вправо; при намотке N4 намотайте по часовой стрелке, чтобы штифты рамы были обращены влево.
7. Намотка должна быть ровной и равномерной; медная проволока не должна быть завязана узлами, повреждена или иным образом испорчена.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-1） | 1.0 | ±5% | mH | 20KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (4-1)Остальные закоротить | 100 | MAX | uH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 10mA/3SEC/50HZ | CS2672 |
| PIN1-PIN5 | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
