A010EE13000004031F
Магнитный сердечник требует шлифования. Установите отшлифованный сердечник на стороне PIN5-8. Закрепите сердечник трансформатора с помощью 3T, используя клейкую ленту шириной 6,0 мм.
Описание
маркер
Описание продукции

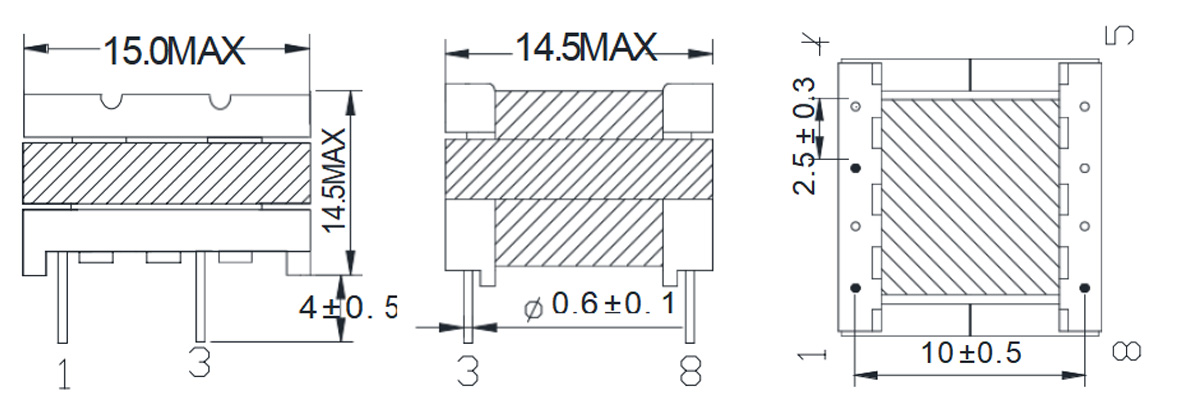

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

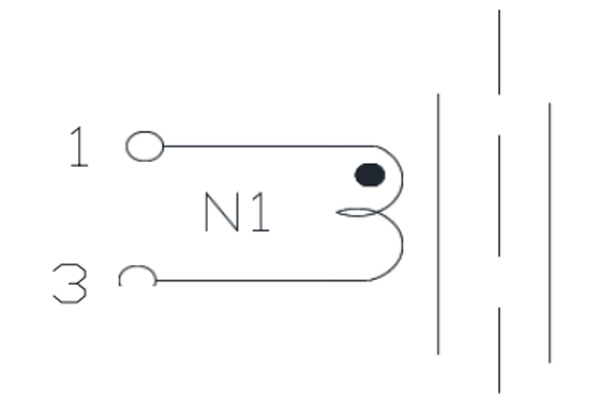

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

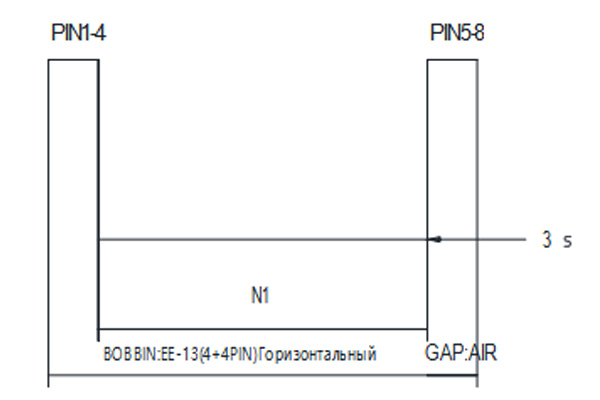

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Наименование обмотки | Начало – Конец | Диаметр провода | Число витков | Укладка в паз | Барьер | Майларовая лента | Примечание | |||
| Начало | Конец | TOP | PIN | ||||||||
| 1 | N1 | 1 -- 3 | 2UEWΦ0.30mm*1P | 130 | / | / | / | / | 3TS | 6 сл, плотно | |
Примечания:
1. Во время намотки: вставьте первичную сторону (контакты 1-4) на шпиндель намоточного станка и намотайте по часовой стрелке (шпиндель вращается по часовой стрелке).
2. B/N EE-13 (4+4 PIN) горизонтального типа: контакты 2, 4, 5, 6,7 удалите.
3. Магнитный сердечник требует шлифования. Установите отшлифованный сердечник на стороне PIN5-8. Закрепите сердечник трансформатора с помощью 3T, используя клейкую ленту шириной 6,0 мм.
4. Готовый продукт должен пройти вакуумную экстракцию, пропитку лаком и сушку. Магнитный сердечник не должен иметь никаких зазоров.
5. При плотной намотке жилы не должны отделяться, перекрываться или пересекаться. Рыхлая намотка должна быть равномерной, без перекрытий и пересечений. Входные/выходные провода должны образовывать прямые углы; в местах пересечения выходных проводов с намотками они не должны прижиматься непосредственно к проводам.
6. Все материалы должны соответствовать требованиям ROHS. Класс изоляции: F 155 °C
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | LP (PIN1-PIN3) | 60 | ±5% | uH | 1KHZ 0.25V
последовательное испытание AT 25℃ |
CH1062 |
