Во время намотки вставьте верхнюю часть (TOP) всех намоточных сердечников в шпиндель намоточной машины и намотайте по часовой стрелке (шпиндель вращается по часовой стрелке). 2. Штырьки 6 и 10 намотки N2 требуют вставки втулки; конец штырька намотки N2 должен быть снабжен 2-миллиметровой фиксирующей стенкой.
Описание
маркер
Описание продукции

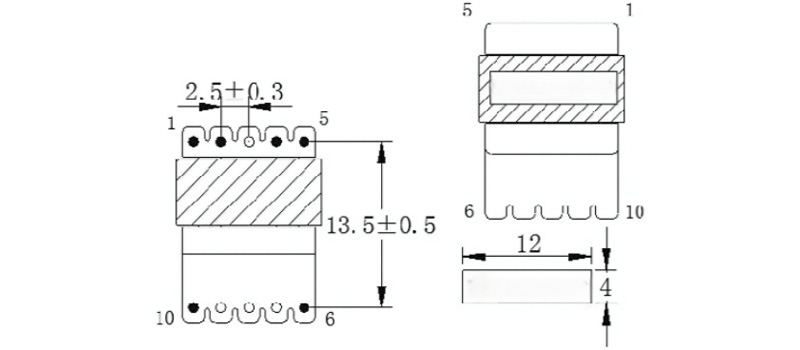

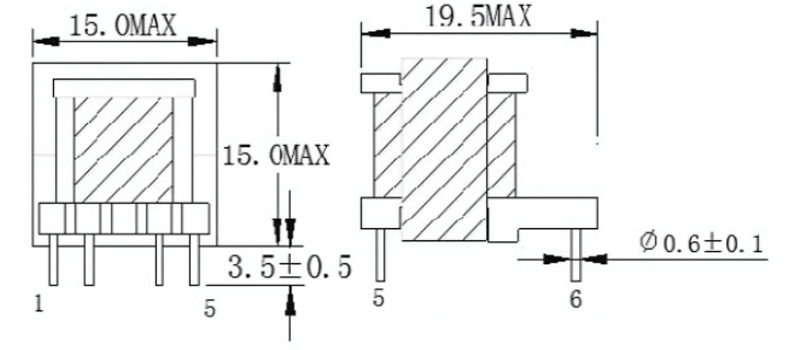

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

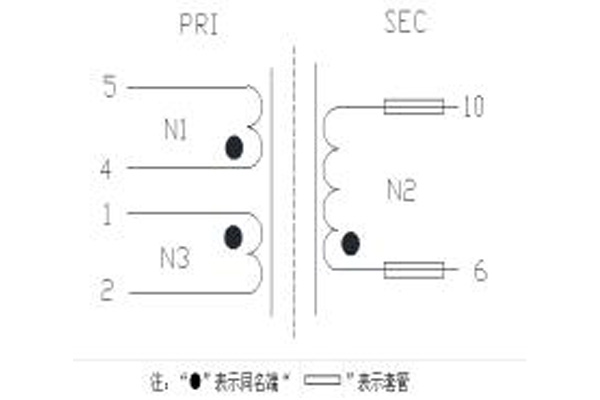

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

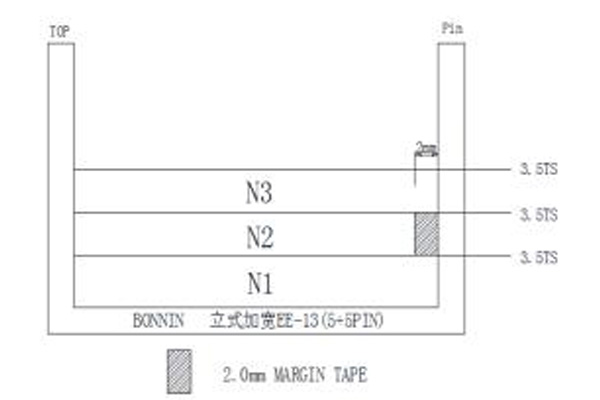

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

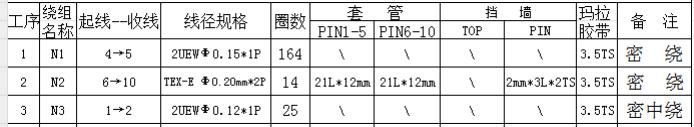

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Этикетки изготовлены из прозрачного полиэстера с черным текстом.
2. Допуск по размерам: ±0,25 мм
3. Общая толщина с клеевой основой: 0,1 мм
4. Единый размер шрифта: 8,0 (документ CorelDRAW 13)
5. Шрифт на этикетке должен быть четким и разборчивым, без разрывов.
6. Этикетка должна быть прикреплена к верхней части продукта, а текст должен быть ориентирован в сторону контактов 6-10. Размеры и содержание должны соответствовать показанным на рисунке выше.
7. Черная рамка на этикетке на рисунке выше служит только для ориентира по размерам; производственная этикетка не должна иметь эту рамку.
8. Во время намотки вставьте верхнюю часть (TOP) всех намоточных сердечников в шпиндель намоточной машины и намотайте по часовой стрелке (шпиндель вращается по часовой стрелке). 2. Штырьки 6 и 10 намотки N2 требуют вставки втулки; конец штырька намотки N2 должен быть снабжен 2-миллиметровой фиксирующей стенкой.
9. B/N EE-13 (5+5) вертикальный расширенный тип: PIN3, PIN7, PIN8 и PIN9 должны быть удалены.
10. Отшлифуйте магнитный сердечник. Установите заземленный сердечник в верхней части и закрепите его 6-миллиметровой лентой, обернув ее 3 раза.
11. При прокладке обмотки N3 расположите ее в верхней части обмотки проволокой, избегая чрезмерной близости к краю, чтобы предотвратить высоковольтный сбой.
12. Лента обмотки должна быть зеленой, а лента сердечника — желтой.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-5） | 5.5 | ±10% | mH | 1KHZ 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
||||||
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC3800 | / | V | 5mA/3SEC/50HZ | CJ2670 |
| PRI&SEC-CORE | AC1000 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
связаться с нами
Сопутствующие популярные продукты
A010EE1601010H136F
При намотке PIN5 оставьте один заземляющий провод. Сначала припаяйте заземляющий провод, затем проведите его вертикально от PIN5 к СЕРДЕЧНИКУ, согнув его на 2–5 мм в сторону PIN5-6. Наконец, закрепите его обмоточной лентой СЕРДЕЧНИКА: 1MIL 8 мм*2T.
A010EE13330F20114F
Все обмоточные провода должны быть согнуты под выступающими точками на стороне рамы, чтобы образовать крючки. Провод для PIN2 входит в пазы 1-2, провод для PIN3 входит в пазы 2-3, провод для PIN4 входит в пазы 3-4, а провод для PIN5 входит в пазы 4-5.

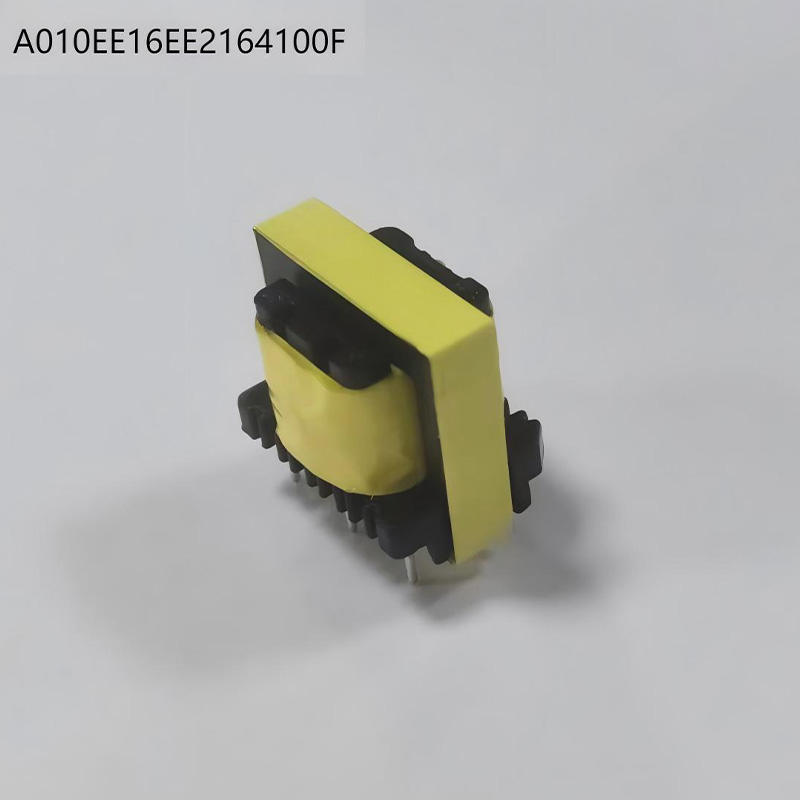

A010EE16EE2164100F
Удалите контакты 3 и 9. После завершения обмотки обрежьте 2/3 контакта 7 ниже точки поворота трансформатора. 3. Сердечник требует шлифования. Поместите заземленный сердечник в верхнюю часть и закрепите его 3 витками клейкой ленты шириной 5,5 мм.
A010EE13091T1V114F
При намотке расположите контакты 1-5 наружу и намотайте по часовой стрелке. Все обмотки должны образовывать S-образную конфигурацию вокруг контактов, за исключением контакта 3, где намотка начинается с N4.
A010EE1309980R136F
PIN3 удален, PIN8 сохранен. Обмотайте контакты до минимум 0,8 мм, припаяйте до минимум 1,0 мм. После лужения всех ножек контактов припой не должен выступать за пределы выступов основания катушки.
A01ATQ1908308B111F
Сердечник имеет один воздушный зазор. Зазор располагается на стороне изделия с выводами PIN1-4. Центральный керн сердечника заполняется мягким клеем, степень заполнения – минимум 85%. Вывод PIN4 запаивается без трубки непосредственно на сердечнике. Необходимо обеспечить надежный контакт сердечника с выводом. Сердечник обматывается фиксирующей лентой шириной 8.0 мм на 2 витка.
A010EE13000104160F
Обмотка N3: начальный провод A оснащен белым рукавом 17L*35 мм, конечный провод B оснащен черным рукавом 17L*39 мм. Рукава должны проходить в катушку не менее чем на 3 мм. Общая длина проводов A/B (плоский верхний сердечник): 30,0±2,0 мм, включая паяную часть 3,0±1,0 мм.
A010EE16050R90114F
Все обмоточные провода должны быть согнуты, чтобы образовать крючок под выступающей точкой на стороне рамы. Все входы и выходы проводов должны строго соответствовать методу вставки в паз, указанному в пункте 5 выше.
A010EE1608730R136F
PIN4 и PIN5 используют общий слот PIN4-5; все остальные контакты занимают по 1 слоту каждый. Примечание: PIN5 намотается напрямую, без необходимости использования опорной точки.

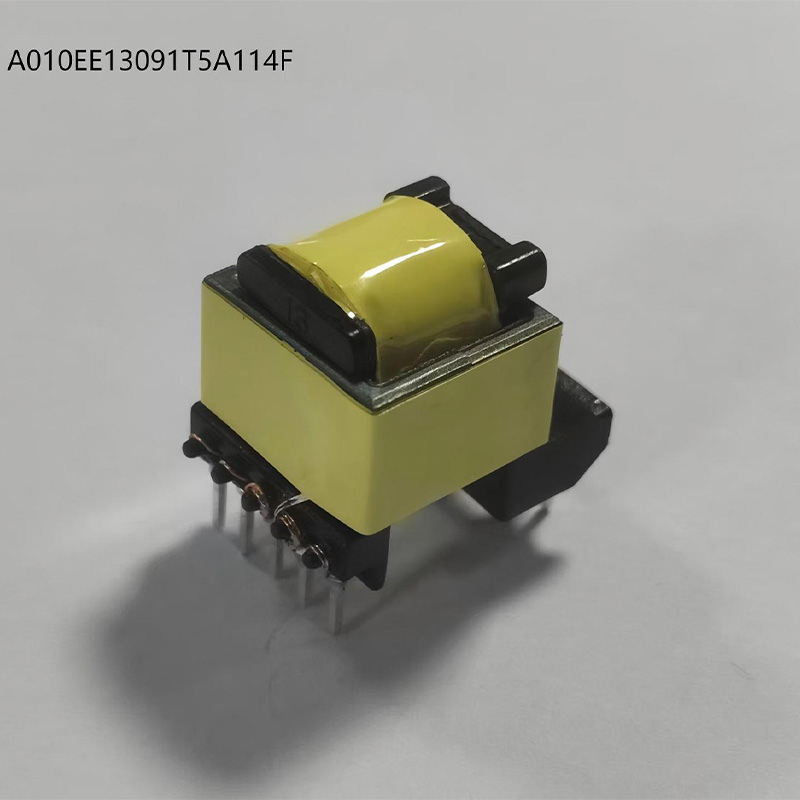

A010EE13091T5A114F
