Способ упаковки: 26 штук в горизонтальном ряду, 12 штук в вертикальном ряду. Каждая маленькая коробка содержит 312 штук. Каждая картонная коробка вмещает 7 коробок, всего 2184 штуки в каждой коробке. На верхнюю коробку в каждой картонной коробке необходимо положить лист пузырчатой пленки.
Описание
маркер
Описание продукции

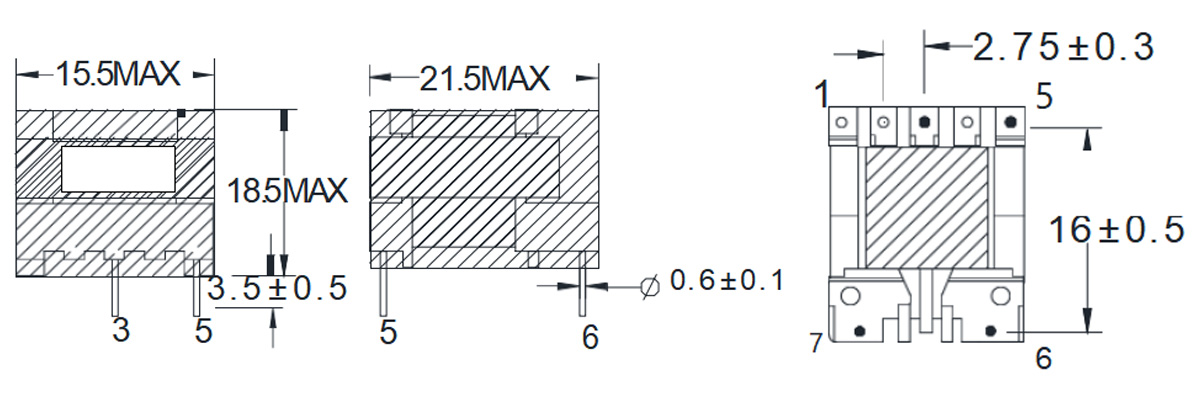

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

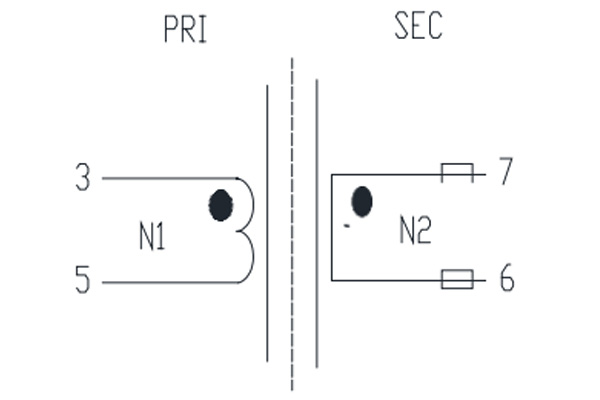

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

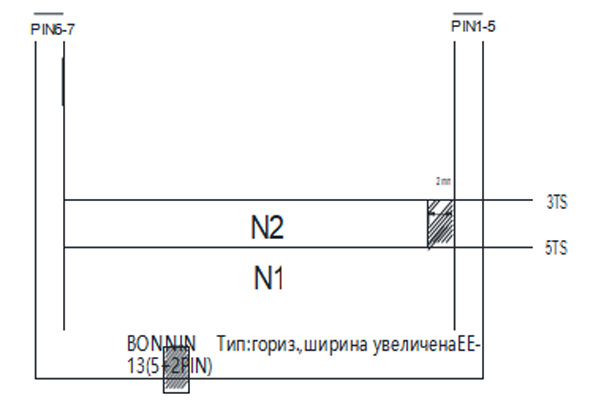

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Наименование обмотки | Начало – Конец | Диаметр провода | Число витков | Укладка в паз | ACT | Майларовая лента | Примечание | ||
| Начало | Конец | PIN1-5 | PIN6-7 | |||||||
| 1 | N1 | 3→ 5 | 2UEWΦ0. 15*1P | 132 | \ | \ | \ | \ | 5TS | Плотно |
| 2 | N2 | 7→6 | TEX-E Φ0.25mm*1P | 22 | 24L*12mm | 24L*12mm | 2mm*3L*2TS | \ | 3TS | Плотно |
Примечания:
1. Этикетки изготовлены из прозрачного полиэстера с черным текстом.
2. Допуск по размерам составляет ±0,25 мм.
3. Общая толщина с клеевым слоем: 0,1 мм.
4. Размер шрифта: единообразно установлен на Heiti 6.0 (документ CorelDRAW X13).
5. Шрифт этикетки должен быть четким и неразрывным.
6. Этикетка должна быть прикреплена к стороне PIN1-5 продукта с текстом, ориентированным вниз, в соответствии с размерами и содержанием, показанными на рисунке выше.
7. Черная рамка на рисунке выше служит только для ориентира по размерам; этикетки не должны иметь черную рамку при производстве.
8. Во время намотки: вставьте первичную сторону (PIN1-5) в шпиндель намоточной машины и намотайте по часовой стрелке (шпиндель вращается по часовой стрелке).
9. B/N EE-13 (5+2) горизонтальный расширенный тип; удалите контакты 12 и 4.
10. Обмоточный провод N2 должен быть согнут под выступающей точкой на вторичной стороне, чтобы образовать крючок: обмоточный провод N2 должен быть снабжен втулкой, конец которой должен быть на одном уровне с краем паза рамы.
11. Вокруг обмотки N2, прилегающей к первичной стороне (контакты 1-5), должна быть обмотана удерживающая стенка толщиной 2,0 мм.
12. Отшлифуйте магнитный сердечник. Установите заземленный сердечник на вторичной стороне и закрепите его 3 витками ленты 5,5 мм.
13. Оберните 16 мм клейкой ленты 3 раза вокруг внешней стороны по направлению сердечника (нижняя часть вровень с точкой поворота рамы).
14. Обмотка должна быть ровной; медная проволока не должна быть завязана, повреждена или перекрещена.
15. Изделие должно пройти вакуумную пропитку и сушку.
16. Лента обмотки N1 должна быть покрыта бледно-желтой лентой; все остальные ленты должны быть зелеными.
17. Способ упаковки: 26 штук в горизонтальном ряду, 12 штук в вертикальном ряду. Каждая маленькая коробка содержит 312 штук. Каждая картонная коробка вмещает 7 коробок, всего 2184 штуки в каждой коробке. На верхнюю коробку в каждой картонной коробке необходимо положить лист пузырчатой пленки.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 3-5） | 5.2 | ±10% | mH | 1KHZ 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
||||||
| 3 | Сопротивление
DC Resistance |
||||||
| 4 | Испытание на напряжение
HI-POT |
PRI-SEC | AC3750 | / | V | 5mA/5S/50HZ | CJ2670 |
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
связаться с нами
Сопутствующие популярные продукты

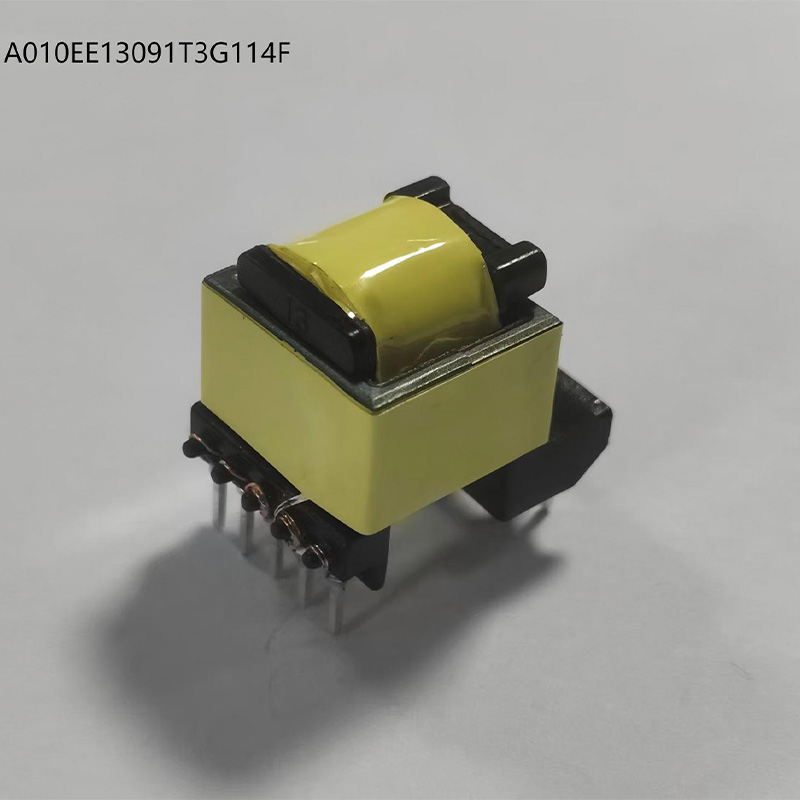

A010EE13091T3G114F
Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный механизм вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).
A010EE16EE2164100F
Удалите контакты 3 и 9. После завершения обмотки обрежьте 2/3 контакта 7 ниже точки поворота трансформатора. 3. Сердечник требует шлифования. Поместите заземленный сердечник в верхнюю часть и закрепите его 3 витками клейкой ленты шириной 5,5 мм.
A01ATQ1908308B111F
Сердечник имеет один воздушный зазор. Зазор располагается на стороне изделия с выводами PIN1-4. Центральный керн сердечника заполняется мягким клеем, степень заполнения – минимум 85%. Вывод PIN4 запаивается без трубки непосредственно на сердечнике. Необходимо обеспечить надежный контакт сердечника с выводом. Сердечник обматывается фиксирующей лентой шириной 8.0 мм на 2 витка.
A010EE16000004100F
Описание продукции 1.Внешний вид и размеры/APPEARANCE & DIMENSIONS ...
A010EE13091T2L114F
Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный механизм вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).
A010EE13091T1B114F
Магнитный сердечник требует шлифовки. Сердечник с воздушным зазором устанавливается рядом с контактами 6-7, при этом сердечник обернут тремя слоями клейкой ленты размером 0,025 мм × 8 мм.
A010EE16000007164F
Рама пустая, штырь PIN8, штырь PIN4 обрезан до 2/3 ниже точки поворота рамы. Метод намотки: станок с ЧПУ. Все намотки с верхней частью сердечника обращены к станку. Станок вращается по часовой стрелке во время намотки. Намотка должна быть ровной, без перекрещивания, перекрытия, потери слоев, повреждения изоляции, узлов или других дефектов.
A010EE13091T1C114F
Магнитный сердечник требует шлифовки. Сердечник с воздушным зазором устанавливается рядом с контактами 6-7, при этом сердечник обернут клейкой лентой размером 0,025 × 8 мм (3 слоя).
A010EE16000012100F
Намотка: вторичная сторона (PIN6–PIN10) заводится на вал намоточного станка, намотка производится по часовой стрелке (вращение вала станка по часовой стрелке).
A010EE1603577B111F
Зарезервированный вывод PIN4 должен быть полностью покрыт лугой и заземлен на магнитном сердечнике, проходящем до стороны сердечника, чтобы обеспечить надлежащий контакт.
A010EE1600860R136F
При намотке PIN1 оставьте один заземляющий провод. Сначала припаяйте заземляющий провод, затем проложите его от PIN1 к CORE, согнув на 2–5 мм в сторону PIN1–8. Наконец, закрепите его обмоточной лентой CORE: 1MIL 8 мм*2T.
A01ATQ23000004152F
Контакт PIN5 каркаса не используется. Все обмотки должны быть намотаны ровно, без наслоений и пересечений. На готовом изделии вывод PIN4 обрезается ниже опорной точки каркаса, при этом нельзя повредить медный провод.
A01ATQ17000123160F
Начальный вывод “A” обмотки N3 маркируется белой трубкой 19L65мм (трубка должна быть удлинена, чтобы выходить за пределы вывода PIN1). Конечный вывод “B” маркируется черной трубкой 19L50мм. Трубки должны заходить внутрь обмоточного пакета минимум на 3 мм. Выводы A и B выводятся через верхний паз со стороны вывода PIN3. Общая длина каждого вывода A и B (при установленном сердечнике) составляет 45.0 ± 1.0 мм, включая часть под пайку длиной 3.0 ± 1.0 мм.
A010EE13330D60114F
Пустота в раме у контакта 1. Намотайте контакты 1-5 по часовой стрелке к центру (намоточная машина вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг контактов).

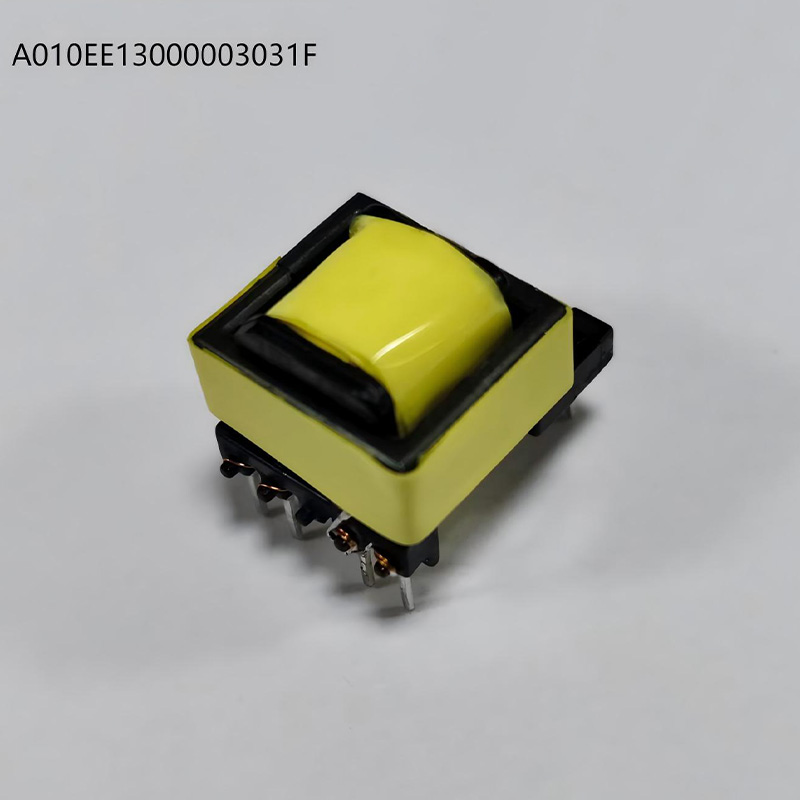

A010EE13000003031F
