Обмотка N3: начальный провод A оснащен белым рукавом 17L*35 мм, конечный провод B оснащен черным рукавом 17L*39 мм. Рукава должны проходить в катушку не менее чем на 3 мм. Общая длина проводов A/B (плоский верхний сердечник): 30,0±2,0 мм, включая паяную часть 3,0±1,0 мм.
Описание
маркер
Описание продукции

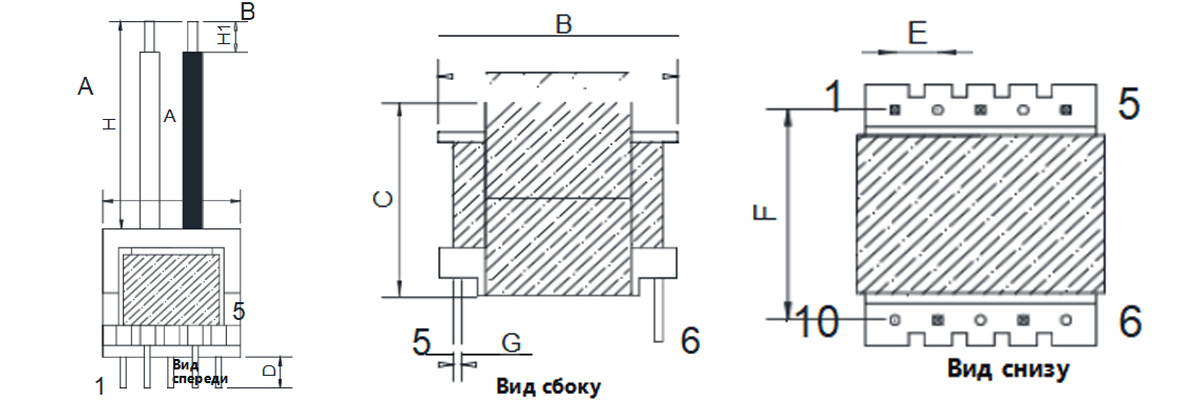

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS
Размеры： (mm)
| A | B | C | D | E | F | G | H | H1 |
| 15.0 MAX | 17.5 MAX | 15.0 MAX | 3.5±0.3 | 2.5±0.3 | 13.0±0.3 | Ø0.5±0.1 | 30.0±2.0 | 3.0±1.0 |

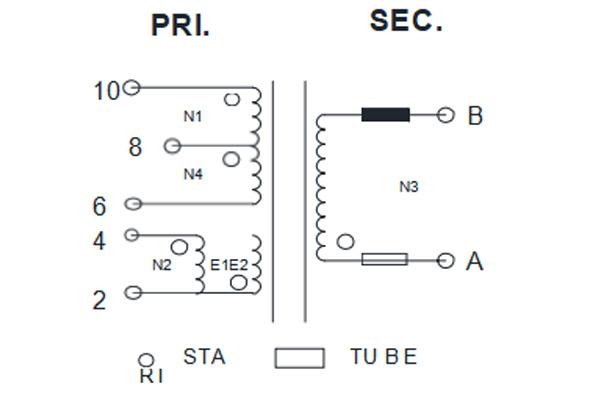

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

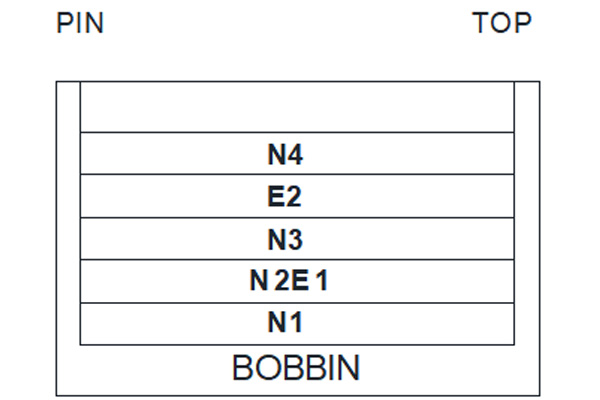

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| №
No. |
Начало
START |
Окончание FINISH | Эмалированный провод
WIRE(mm) |
Витков
Ts |
Способ намотки
WINDING METHOD |
Изоляционная лента
INSULATION TAPE |
ТРУБКА
TUBE |
ПРИМЕЧАНИЕ REMARK |
| N1 | 10 | 8 | 2UEW /Φ0.20mm*1P | 30 | плотно упаковано | 8.0mm*2Ts | / | Без перекр. |
| N2 | 4 | 2 | 2UEW /Φ0.15mm*1P | 15 |
и плотно завернутый |
8.0mm*2Ts |
/ | Без перекр. |
| E1 | 2 | NC | 2UEW /Φ0.15mm*1P | 15 | / | |||
| N3 | A | B | TIW-B/Φ0.45mm*2P | 5 | плотно упаковано | 8.0mm*3Ts | 17L*35mm Белый
17L*39mm Черный |
Без перекр. |
| E2 | 2 | NC | 2UEW /Φ0.15mm*2P | 17 | плотно упаковано | 8.0mm*2Ts | ||
| N4 | 6 | 8 | 2UEW /Φ0.20mm*1P | 30 | плотно упаковано | 8.0mm*2Ts | Без перекр. |
Примечания:
1. Штифты 1, 3, 5, 7, 9 рамы остаются пустыми; штифт 8 зажимается на 2/3 ниже рамы;
2. Метод намотки: станок с ЧПУ. Для рамок намотки N1-E2, с контактами, обращенными влево, станок вращается по часовой стрелке во время намотки; для рамок намотки N4, с контактами, обращенными вправо, станок вращается по часовой стрелке во время намотки.
3. Обмотка N3: начальный провод A оснащен белым рукавом 17L*35 мм, конечный провод B оснащен черным рукавом 17L*39 мм. Рукава должны проходить в катушку не менее чем на 3 мм. Общая длина проводов A/B (плоский верхний сердечник): 30,0±2,0 мм, включая паяную часть 3,0±1,0 мм.
4. Вся клейкая лента должна быть светло-желтого цвета;
5. Открытый воздушный зазор в сердечнике; отшлифуйте сердечник и установите на верхнюю часть, закрепив лентой 9,5 мм, обернутой вокруг 3TS.
6. Продукт должен пройти вакуумную пропитку;
7. Маркировка должна быть нанесена струйной печатью на верхнюю часть изделия с префиксом, соответствующим PIN1; содержание см. на готовом изделии в виде сверху;
8. Этот продукт изготовлен с использованием бессвинцового процесса и соответствует требованиям ROHS.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 10-6） | 0.6 | ±7% | mH | 10KHz 0.3V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (10-6)Остальные закоротить | 30 |
MAX |
uH | 10KHz 0.3V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
MAX | KΩ | AT 25℃ | TH2512 | ||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC3700 | / | V | 5mA/60S/60Hz | CJ2670 |
| PIN2-PIN8 | AC1500 | / | V | 5mA/2S/60Hz | |||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
