Намотайте по часовой стрелке, чтобы штифты 1-5 были обращены наружу (намоточный станок вращается по часовой стрелке, и все витки образуют букву «S» вокруг штифтов).
Описание
маркер
Описание продукции

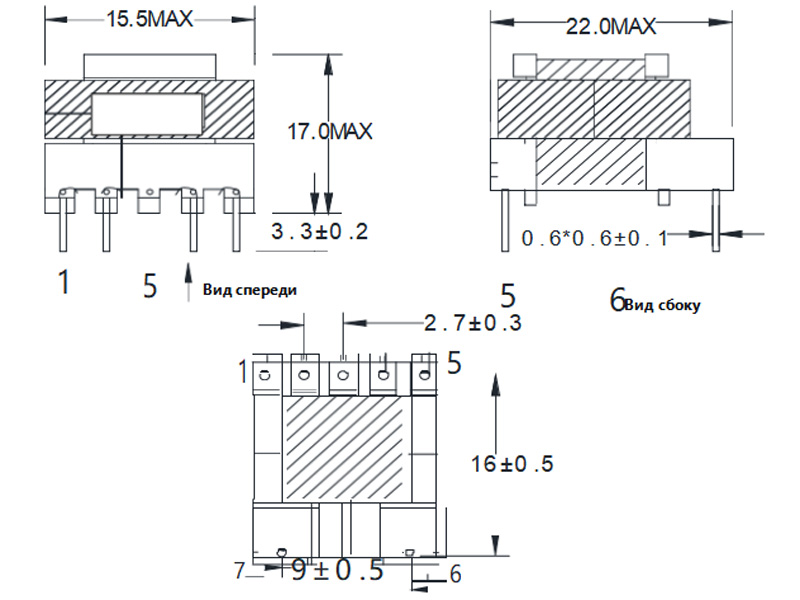

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

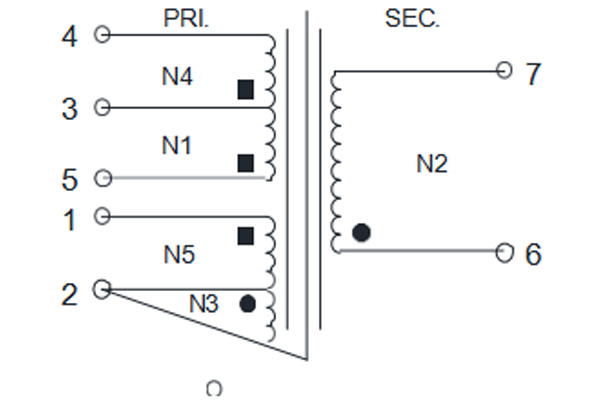

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

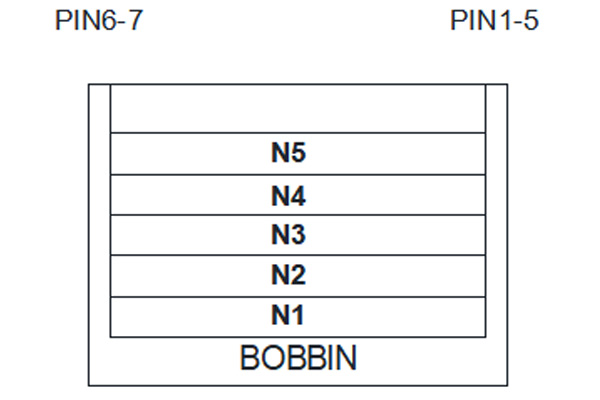

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Количество слоев ленты | Барьерная лента | Способ намотки | Укладка в паз | |||||
| TOP | PIN | Начало | Конец | |||||||||
| N1 | 5-3 | 2UEW Φ0.23mm*1P | 30 TS | 2 | TS* | 8.3mm | / | / | Плотно | 4/5 | 3/4 | |
| N2 | 6-7 | TEX-E Φ0.50mm*2P | 5 TS | 2 | TS* | 8.3mm | / | / | Плотно | 6/7 | 6/7 | |
| N3 | 2-NC | 2UEW Φ0.23mm*1P | 29 TS | 2 | TS* | 8.3mm | / | / | Плотно | 2/3 | ||
| N4 | 3-4 | 2UEW Φ0.23mm*1P | 25 TS | 2 | TS* | 8.3mm | / | / | Плотно | 3/4 | 4/5 | |
| N5 | 1-2 | 2UEW Φ0.25mm*2P | 13 TS | 3 | TS* | 8.3mm | / | / | Плотно | 1/2 | 2/3 | |
Примечания:
1. Намотайте по часовой стрелке, чтобы штифты 1-5 были обращены наружу (намоточный станок вращается по часовой стрелке, и все витки образуют букву «S» вокруг штифтов);
2. Намотка должна быть ровной; медная проволока не должна быть завязана узлами, повреждена и т. д.;
3. Зарезервируйте провод для PIN2; убедитесь в полном контакте с магнитным сердечником после пайки.
4. Продукт требует вакуумной пропитки;
5. На штырьки 1-5 наклейте этикетку с надписью, выровненной по штырьку 1 (спецификация этикетки: прозрачный фон с черным текстом или напечатанная распылителем).
6. Обрежьте 2/3 готового вывода PIN3 ниже точки поворота рамы.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-5） | 0.5 | ±5% | mH | 1KHZ 0.3V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (4-5)Остальные закоротить | 20 | MAX | uH | 10KHZ 0.3V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC3750 | / | V | 5mA/3S/50HZ | CJ2670 |
| -PIN5 | AC1200 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
