Описание
маркер
Описание продукции

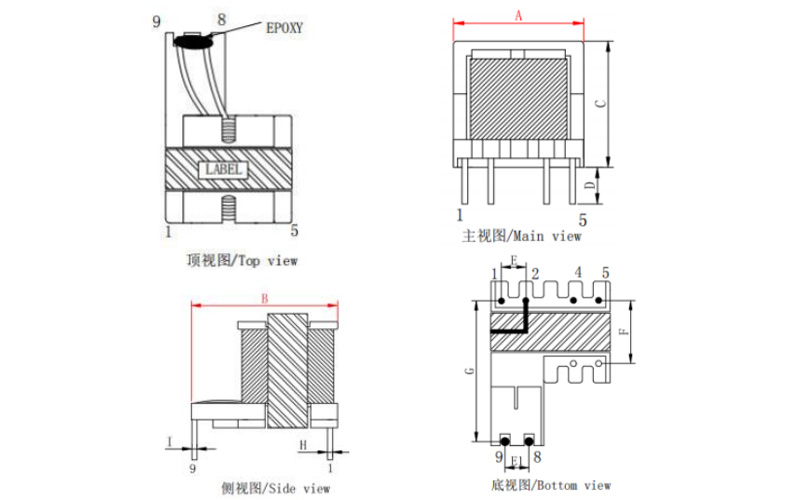

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

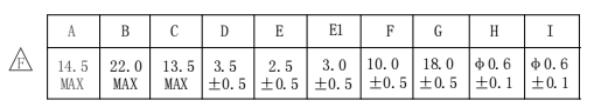

Размеры：（ mm)

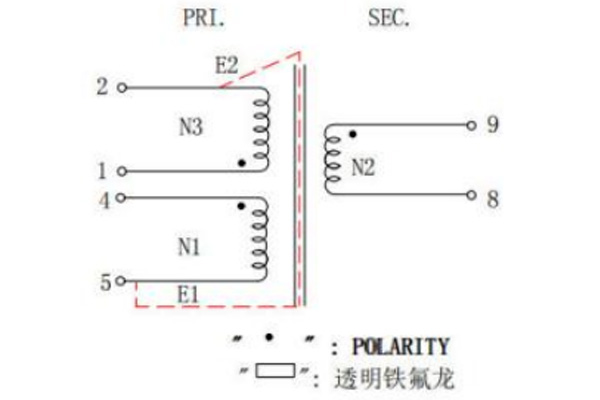

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

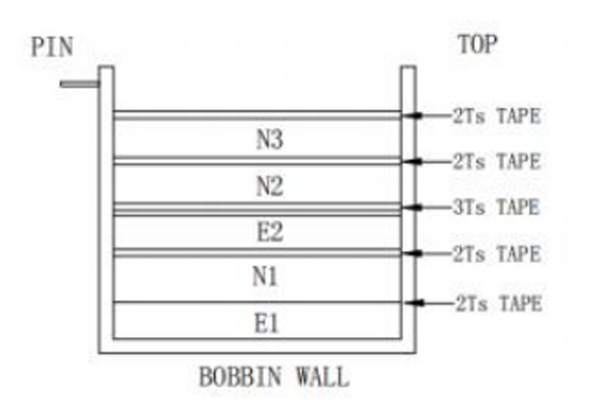

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

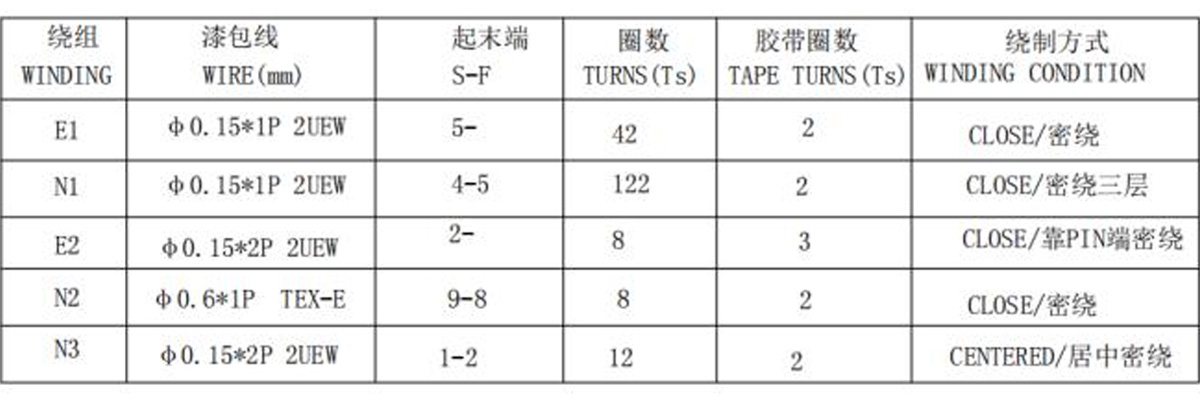

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Обмотки должны быть уложены ровно, без перекрещивания и перекрытия.
2. PIN2 должен быть заземлен на магнитном сердечнике и проложен снизу (провод 0,15*2P, провод должен быть полностью луженым).
3. Закрепите магнитный сердечник с помощью клейкой ленты 3TS.
4. Вторичные выводы непосредственно удлинены в виде штырьковых клемм, положение выводов закреплено клеем.
5. Продукт подвергается вакуумной пропитке без нанесения клея.
6. Трехслойный изолированный провод необходимо зачистить перед пайкой.
7. Метод намотки: штырь обращен влево, медный провод намотан против часовой стрелки вокруг штыря.

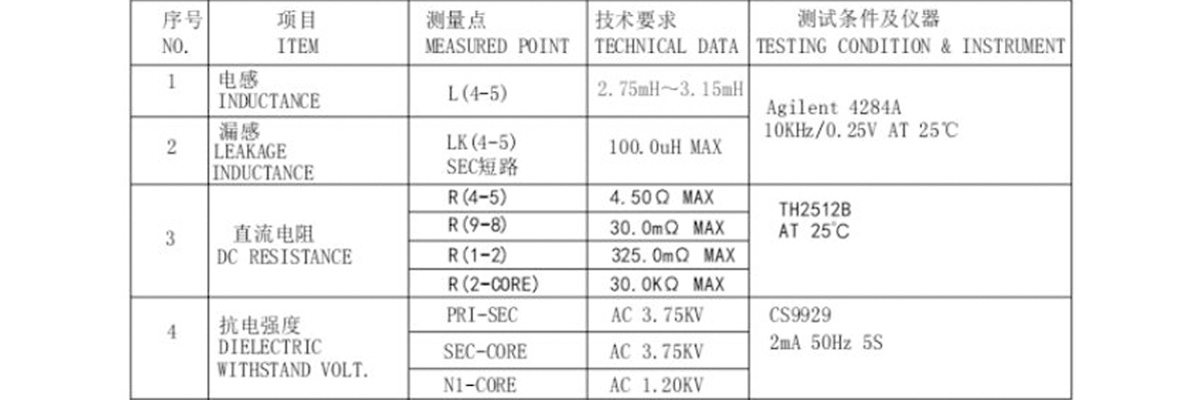

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
