Отшлифуйте один воздушный зазор в сердечнике; расположите воздушный зазор со стороны PIN1-4. Закрепите сердечник снаружи клейкой лентой 6,0 мм/W*3TS.
Описание
маркер
Описание продукции

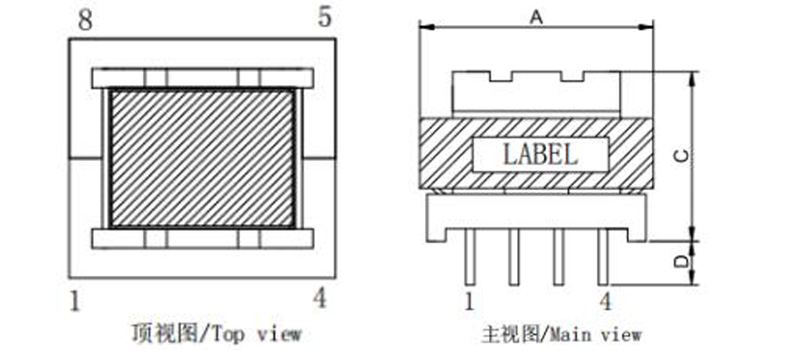

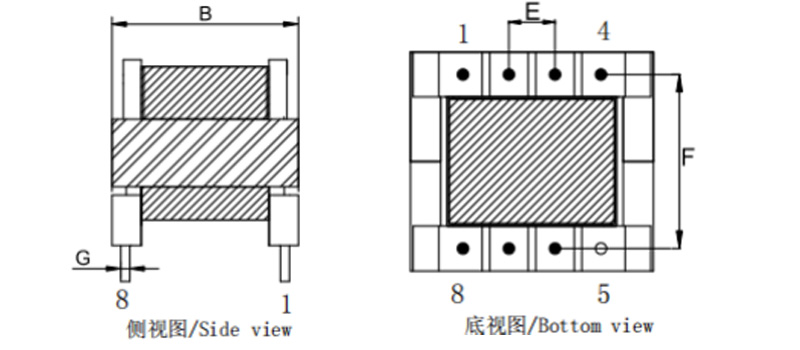

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS
Размеры：（ mm)

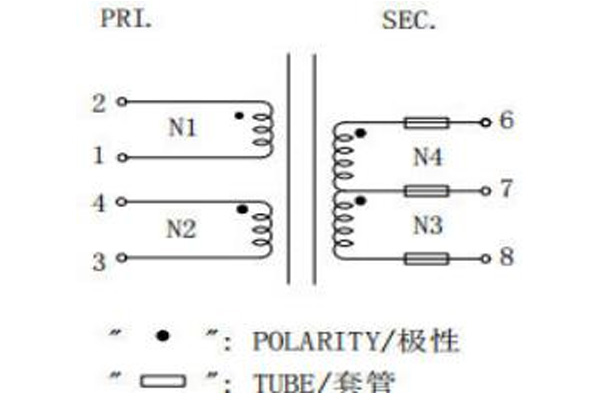

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

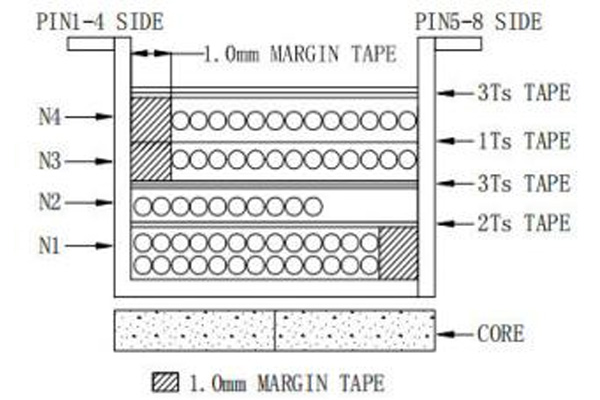

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

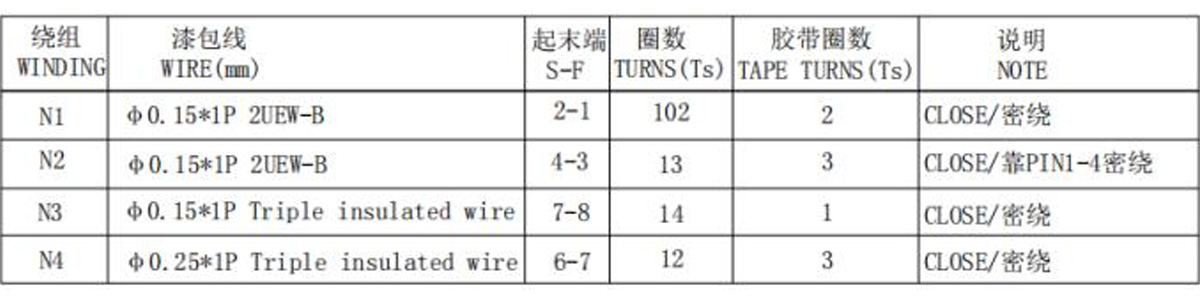

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Не подключайте PIN5.
2. 1. Направление намотки: PIN1-4 по часовой стрелке вправо. PIN1 и PIN2 не пересекаются.
3. Обмотка N1: сторона PIN5-8 обмотана двумя слоями удерживающих стенок размером 0,28 × 1,0 мм.
4. Обмотка N3/N4: сторона PIN1-4 обернута одним слоем удерживающей стенки 0,28 × 1,0 мм.
5. Отшлифуйте один воздушный зазор в сердечнике; расположите воздушный зазор со стороны PIN1-4. Закрепите сердечник снаружи клейкой лентой 6,0 мм/W*3TS.
6. Готовый продукт требует вакуумной пропитки.

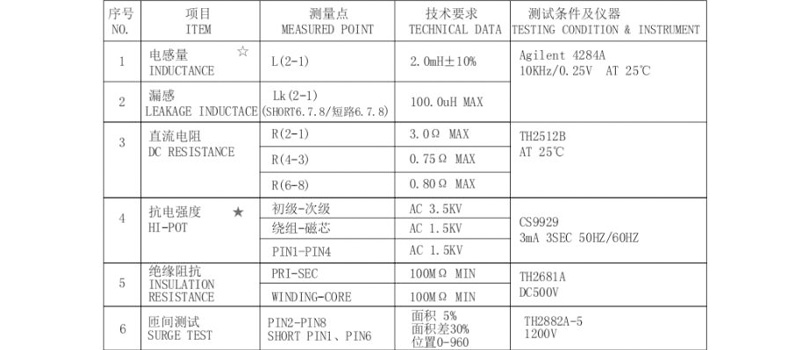

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
