На изделие намотать внешний экран E3 (самоклеящаяся медная фольга 0,025 × 6 мм). Соединить выводным проводом 0,25 мм с PIN1. До и после намотки внешнего экрана выполнить по 2 витка ленты.
Описание
маркер
Описание продукции

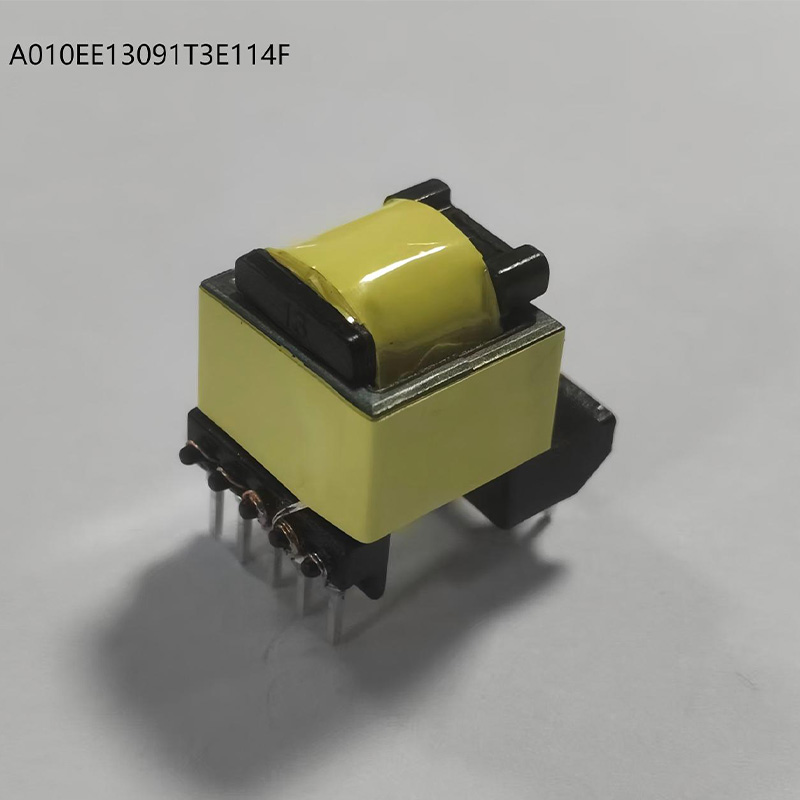

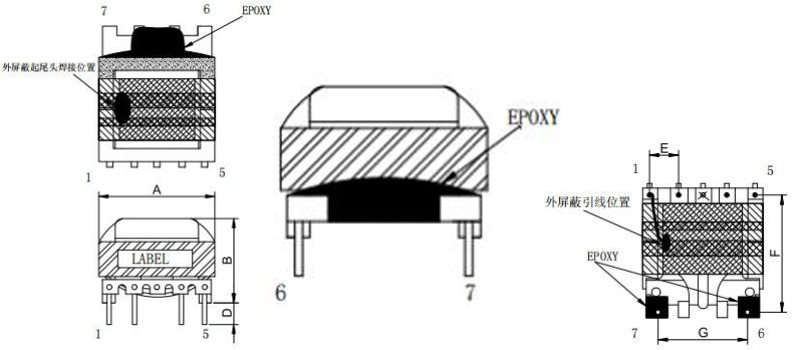

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

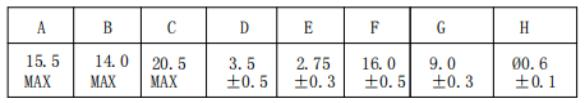

Размеры：（ mm)

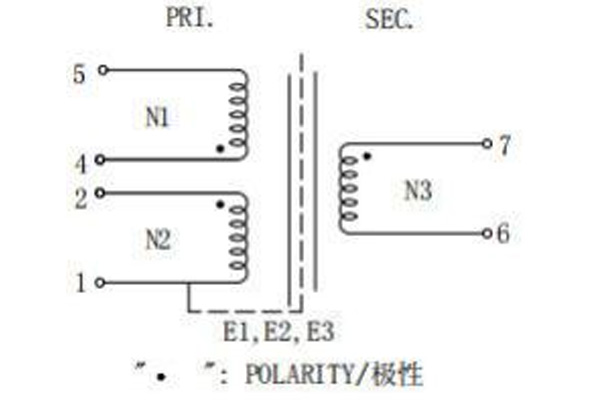

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

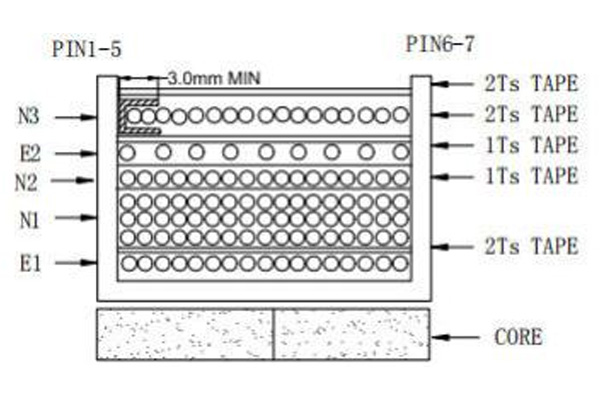

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

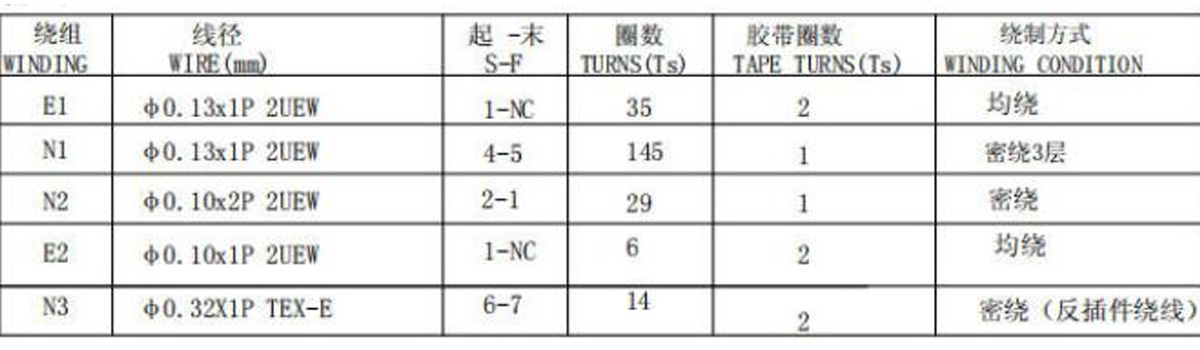

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1.Сердечник снаружи зафиксировать лентой, 3 витка (3TS).
2.Вывод PIN3 удалить.
3.Изделие подлежит вакуумной пропитке.
4.На изделие намотать внешний экран E3 (самоклеящаяся медная фольга 0,025 × 6 мм). Соединить выводным проводом 0,25 мм с PIN1. До и после намотки внешнего экрана выполнить по 2 витка ленты.
5.Со стороны вторичной обмотки на сердечник нанести 2 слоя клея, загиб 1,6 мм (мин.).
6.Намотка:
1-й слой — плотная рядовая намотка, 49 витков;
2-й слой — плотная рядовая намотка, 48 витков;
3-й слой — плотная рядовая намотка, 48 витков.
7.Обмотки E1–E2 наматывать при ориентации выводов PIN1-5 внутрь. Обмотку N3 наматывать при ориентации выводов PIN6-7 внутрь.

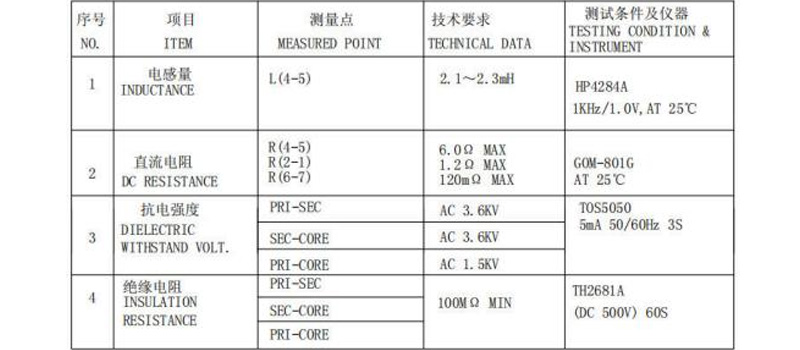

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
