Сердечник требует шлифовки. Поместите отшлифованный сердечник на вторичную сторону и закрепите 8,0-миллиметровой лентой, обернув ее 3 раза вокруг сердечника.
Описание
маркер
Описание продукции

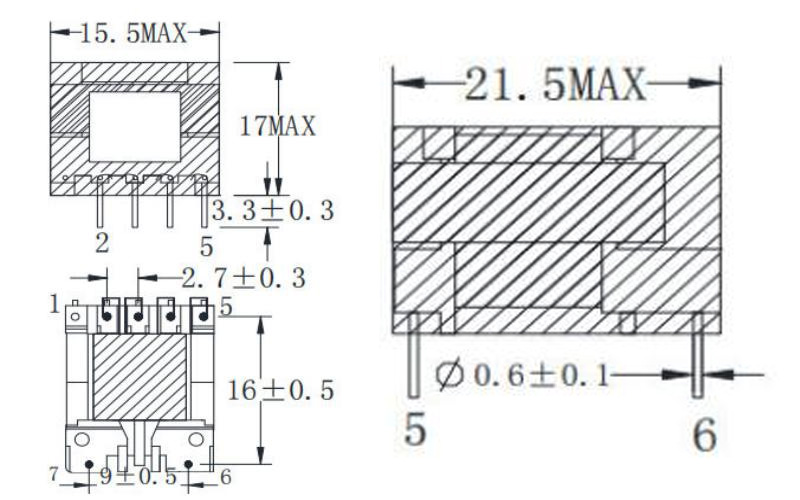

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

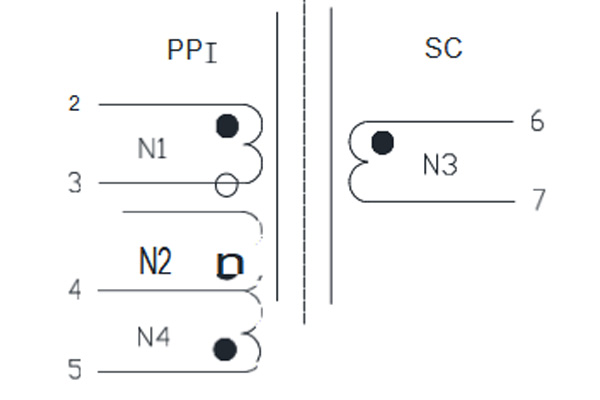

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

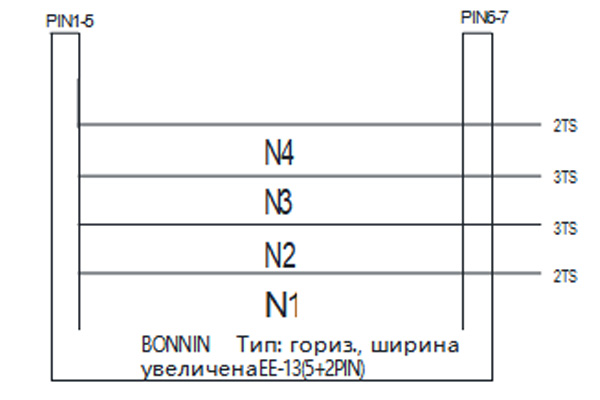

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Количество слоев ленты | Барьерная лента | Способ намотки | Укладка в паз | |||||||
| TOP | PIN | Начало | Конец | |||||||||||
| N1 | 2--3 | 2UEW Φ0.15mm*1P | 138 | TS | 2 | TS* | 8.3mm | / | / | Плотно | 2 / 3 | 2 / 3 | ||
| N2 | 4--NC | 2UEW Φ0.15mm*1P | 3 | TS | 3 | TS* | 8.3mm | / | / | Редко | 3 / 4 | / | ||
| N3 | 6--7 | TIW-B Φ0.55mm*1P | 8 | TS | 3 | TS* | 8.3mm | / | / | Плотно | По центру | По центру | ||
| N4 | 5--4 | 2UEW Φ0.15mm*1P | 38 | TS | 2 | TS* | 8.3mm | / | / | По центру, плотно | 3 / 4 | 4 / 5 | ||
Примечания:
1. B/N EE-13(5+2) горизонтальный приподнятый тип, PIN 1 удален.
2. Сердечник требует шлифовки. Поместите отшлифованный сердечник на вторичную сторону и закрепите 8,0-миллиметровой лентой, обернув ее 3 раза вокруг сердечника.
3. Оберните 16-мм лентой 3Ts внешнюю часть вдоль направления сердечника (нижняя часть вровень с точкой поворота рамы).
4. Продукт требует вакуумной пропитки и сушки.
5. Этикетки должны быть равномерно напечатаны струйным принтером на стороне PIN1-5 изделия, текстом вниз. Размеры и содержание в соответствии с приведенной выше схемой.
6. Способ упаковки: в маленькой коробке: 275 шт. В картонной коробке: 6 коробок. Количество в картонной коробке: 1650 шт.
7. Требования к контактам: блестящая поверхность без черных пятен, окисления, смещения или деформации.
8. Во время намотки первичная сторона (PIN1–PIN5) должна быть нанизана на шпиндель намоточной машины и намотана по часовой стрелке (шпиндель вращается по часовой стрелке).
9. Все провода намотки должны быть согнуты под выступающими точками на стороне рамы, чтобы сформировать клеммы. Провод для PIN2 входит в слоты 2-3, провод для PIN3 входит в слоты 2-3, провод для PIN4 входит в слоты 3-4, а провод для PIN5 входит в слоты 4-5.Провода от PIN 2 и PIN 3 используют один и тот же паз, но не должны быть спаяны вместе или закорочены.
10. При намотке N4 обратный провод не должен проходить по прямой, чтобы избежать перекрытия или прямого контакта с проводами намотки N3, что может привести к ухудшению характеристик первичной и вторичной высоковольтной цепей.
11. Обмотка должна быть ровной; медный провод не должен быть завязан узлами или поврежден. Примечание: Провод, зарезервированный для PIN4, для подключения к магнитному сердечнику.
12. Нанесите три слоя клейкой ленты толщиной 25 мкм между первичными и вторичными обмотками; первичный медный провод не должен соприкасаться со вторичным трехслойным изолированным проводом. Нанесите три слоя клейкой ленты толщиной 25 мкм по периметру.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-3） | 2.0 | ±5% | mH | 50KHZ 1.0V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (2-3)Остальные закоротить | 120 | MAX | uH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC3700 | / | V | 10mA/6S/50HZ | CJ2670 |
| PRI&SEC-CORE | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
