Вывод обмотки N3 должен быть снабжен втулкой, конец которой должен быть на одном уровне с краем паза рамки. Обмотка N3, прилегающая к первичной стороне (контакты 1-5), требует наличия опорной стенки толщиной 1,5 мм.
Описание
маркер
Описание продукции

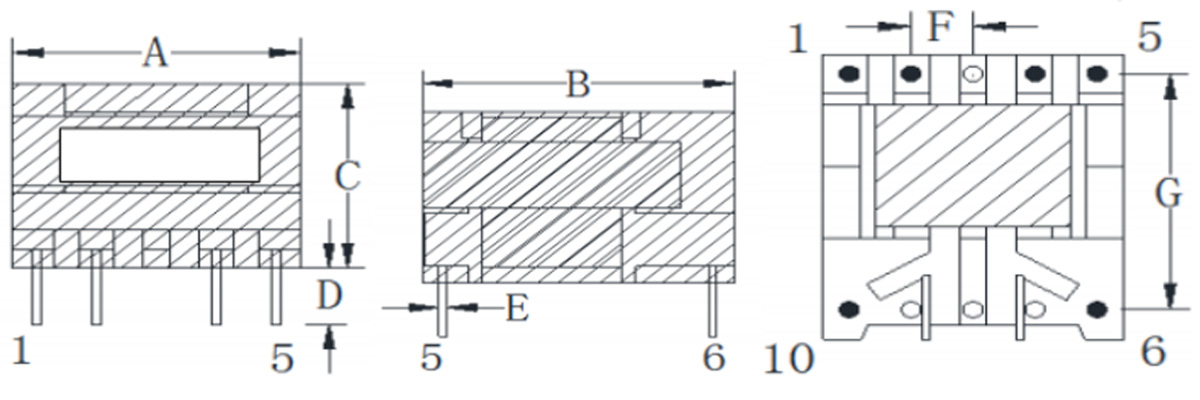

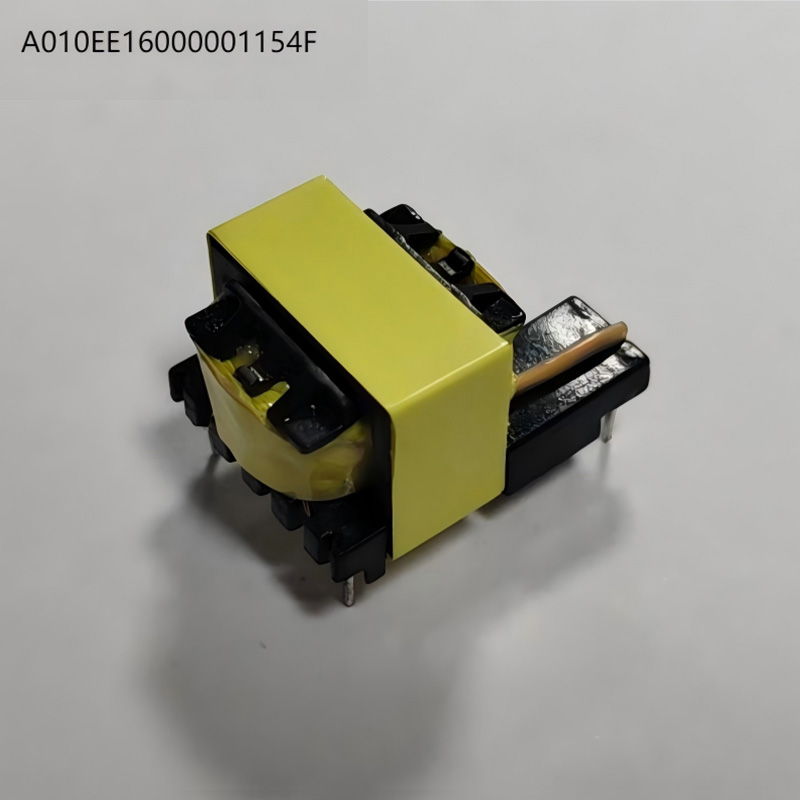

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

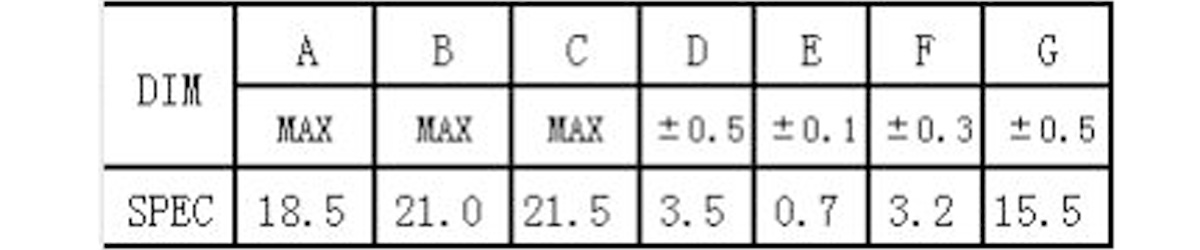

Размеры：（ mm)

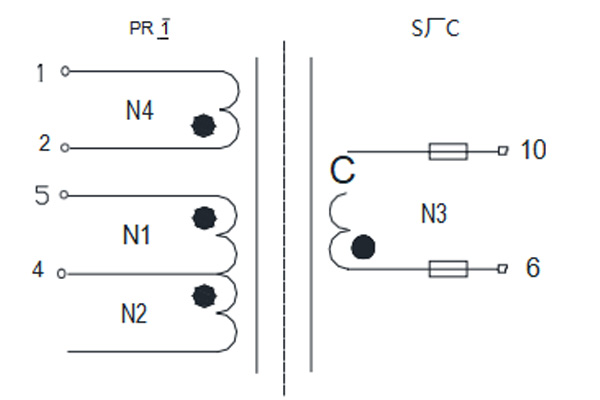

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

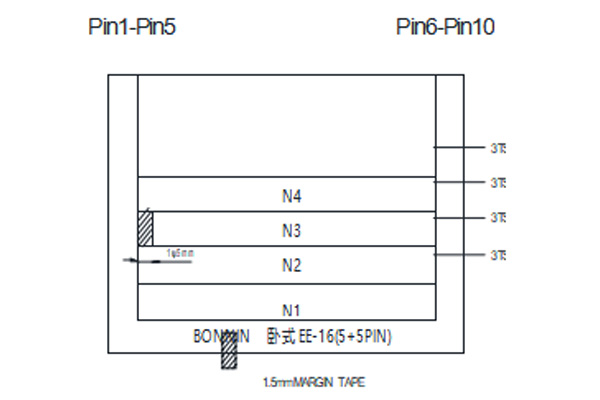

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| № | Обмотка | Начало – Конец | Диаметр | Витков | Трубка | Барьер | Майларовая лента | Примечание | ||
| S | F | PIN1-5 | PIN6-10 | |||||||
| 1 | N1 | 5 →4 | 2UEWΦ0. 15*1P | 112 | / | / | / | / | 3TS | Плотно (PIN6-10 внутрь) |
| 2 | N2 | 4 → | 2UEWΦ0. 15*1P | 44 | / | / | / | / | 3TS | Плотно (PIN6-10 внутрь) |
| 3 | N3 | 10 →6 | TEX-E Φ0. 15mm*1P | 48 | 26L*12mm | 26L*12mm | 1 .5mm*3L*3TS | / | 3TS | Плотно (PIN1-5 внутрь) |
| 4 | N4 | 2 → 1 | 2UEWΦ0. 15*1P | 22 | / | / | / | / | 3TS | По центру, плотно
(PIN6-10 внутрь) |
Примечания:
1. Этикетки изготовлены из прозрачной полиэфирной пленки с черным текстом.
2. Допуск по размерам: ±0,25 мм.
3. Общая толщина с клеевым слоем: 0,1 мм.
4. Размер шрифта: единообразно установлен на Heiti 6.0 (документ CorelDRAW X13).
5. Текст должен быть четким и непрерывным.
6. Этикетка прикрепляется к боковой стороне PIN1-5 текстом вверх, в соответствии с размерами и содержанием, показанными на рисунке выше.
7. Черная рамка на рисунке выше служит только для ориентира по размерам; этикетки не должны иметь черную рамку при производстве.
8. B/N: EE-16 (5+5) горизонтальный (новое литье), контакты 3, 7, 8 и 9 удалены.
9. Вывод обмотки N3 должен быть снабжен втулкой, конец которой должен быть на одном уровне с краем паза рамки. Обмотка N3, прилегающая к первичной стороне (контакты 1-5), требует наличия опорной стенки толщиной 1,5 мм.
10. Магнитный сердечник требует шлифовки. Поместите заземленный сердечник на стороне PIN6-10 и закрепите его 4,5-миллиметровой клейкой лентой, обернутой вокруг 3Ts.
11. Оберните 18 мм клейкой ленты 3Ts вокруг внешней стороны вдоль направления сердечника (нижняя часть вровень с точкой поворота рамы).
12. Во время намотки медные провода не должны перекрещиваться или иметь поврежденную изоляцию. Все изоляционные ленты должны быть нанесены в указанном количестве слоев.
13. Все клейкие ленты должны быть синего цвета.
14. Способ упаковки: 20 штук в горизонтальном ряду, 12 штук в вертикальном ряду. Каждая маленькая коробка содержит 240 штук. Каждая картонная коробка вмещает 7 коробок, всего 1680 штук в каждой коробке. На верхнюю коробку в каждой картонной коробке необходимо положить лист пузырчатой пленки.
15. Требования к штифтам: блестящая поверхность без черных пятен, окисления или деформации.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 5-4） | 1.3 | ±8% | mH | 1KHZ 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
||||||
| 3 | Сопротивление
DC Resistance |
||||||
| 4 | Испытание на напряжение
HI-POT |
PRI-SEC | AC3750 | / | V | 5mA/5S/50HZ | CJ2670 |
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
