A010EE16000013100F
Этикетка должна быть прикреплена к стороне продукта, соответствующей PIN1-5, с текстом, ориентированным вниз. Размеры и содержание указаны на рисунке выше.
Описание
маркер
Описание продукции

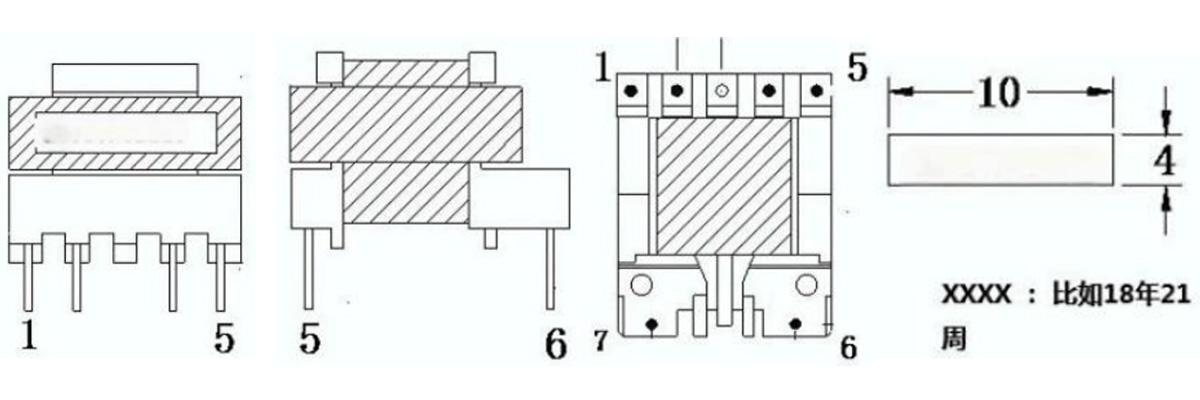

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

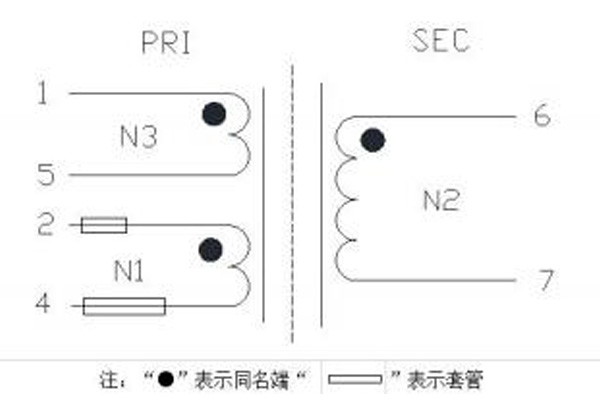

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

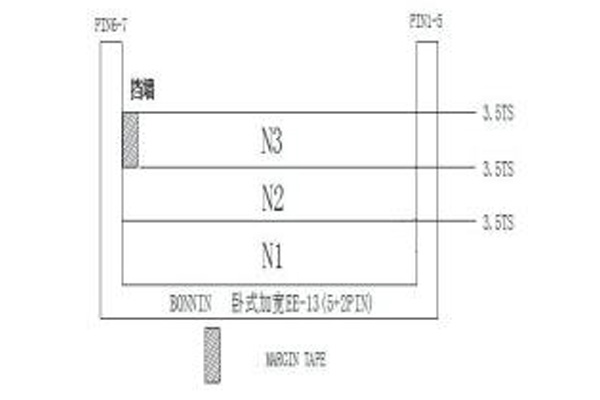

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

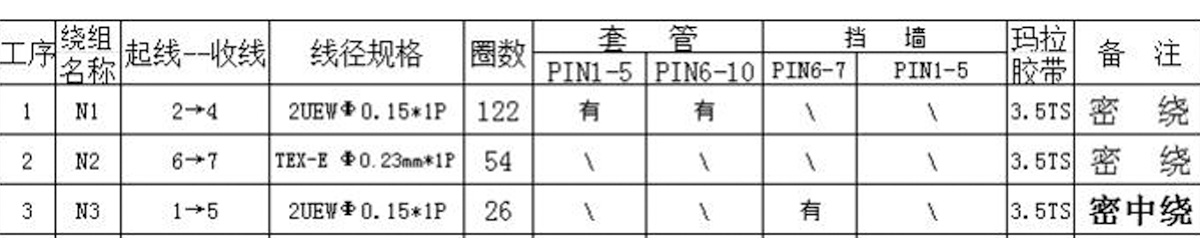

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Этикетки изготовлены из прозрачного полиэстера с черным текстом.
2. Допуск по размерам: ±0,25 мм
3. Общая толщина с клеевой основой: 0,1 мм
4. Единый размер шрифта: 8,0 (документ CorelDRAW 13)
5. Шрифт на этикетке должен быть четким и разборчивым, без разрывов.
6. Этикетка должна быть прикреплена к стороне продукта, соответствующей PIN1-5, с текстом, ориентированным вниз. Размеры и содержание указаны на рисунке выше.
7. Черная рамка на этикетке на рисунке выше служит только для ориентира по размерам; производственная этикетка не должна иметь эту рамку.
8. Во время намотки вставьте первичную сторону (PIN1-5) в шпиндель намоточной машины и намотайте по часовой стрелке (шпиндель вращается по часовой стрелке).
9. Обмотка N2, прилегающая к стороне PIN1-5, требует наличия опорной стенки толщиной 1,5 мм.
10. B/N EE-13 (5+2) горизонтальный расширенный тип; контакт 3 удален.
11. Сердечник должен быть заземлен. Поместите заземленный сердечник в верхнюю часть и закрепите его 3 витками клейкой ленты 5,5 мм.
12. Лента катушки: 8,0 мм; лента сердечника: 5,5 мм. Обе должны быть обмотаны зеленой лентой.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-4） | 2.5 | ±10% | mH | 1KHZ 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
||||||
| 3 | Сопротивление
DC Resistance |
||||||
| 4 | Испытание на напряжение
HI-POT |
PRI-SEC | AC2000 | / | V | 5mA/3S/50HZ | CJ2670 |
| PRI&SEC-CORE | AC1000 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
связаться с нами
Сопутствующие популярные продукты

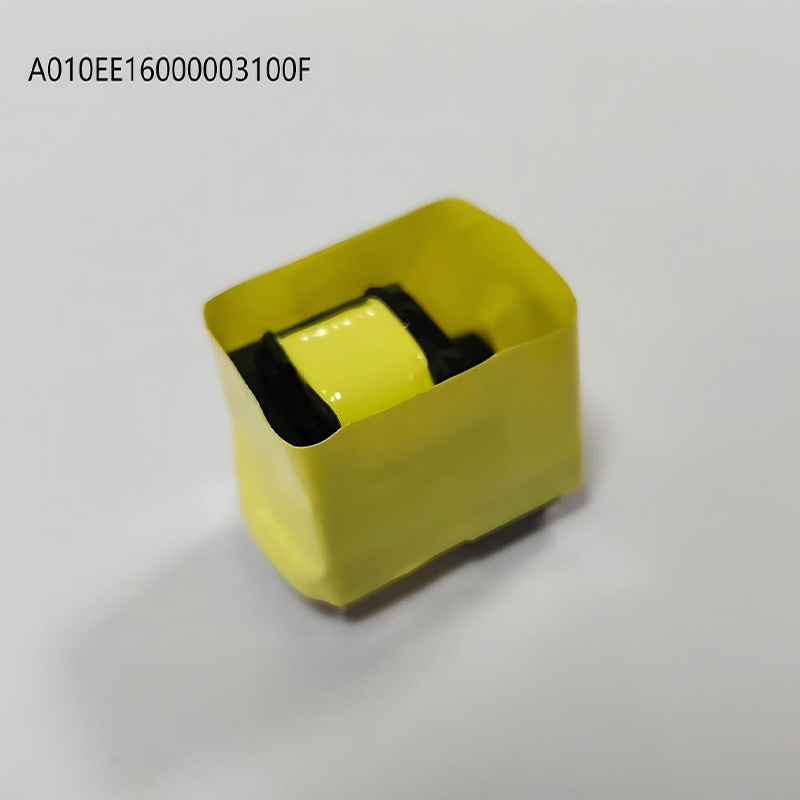

A010EE16000003100F
Контакты 4 и 5 должны иметь общий паз, но не должны быть спаяны вместе; провода для контактов 6 и 10 должны быть загнуты вверх, чтобы образовать крючки под выступающими точками на вторичной стороне. Обмотка N3, прилегающая к контактам 1-5, должна быть изолирована 2-миллиметровой барьерной стенкой.
A010EE13091T3A114F
Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный механизм вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).
A010EE13015780147F
Метод вставки вала: станок с ЧПУ. Для обмоток N1, N2, N4 намотайте PIN1-5 по часовой стрелке с контактами, обращенными наружу. Для обмотки N3 намотайте PIN1-5 по часовой стрелке с контактами, обращенными влево.
A010EE1300QC30114F
Намотайте по часовой стрелке, чтобы штифты 1-5 были обращены наружу (намоточный станок вращается по часовой стрелке, и все витки образуют букву «S» вокруг штифтов).
A010EE13330F20114F
Все обмоточные провода должны быть согнуты под выступающими точками на стороне рамы, чтобы образовать крючки. Провод для PIN2 входит в пазы 1-2, провод для PIN3 входит в пазы 2-3, провод для PIN4 входит в пазы 3-4, а провод для PIN5 входит в пазы 4-5.
A020EE0815005R136F
Намотайте катушку так, чтобы шпулька была обращена вправо, а контакты 3-4 были обращены наружу в правильном направлении.
A010EE16161T30114F
Магнитный сердечник подлежит шлифовке. Плоский (нешлифованный) сердечник устанавливается снизу, со стороны выводов. Снаружи сердечник зафиксировать лентой 0,025 × 9,7 мм, 3 витка (3TS).
A010EE13000014099F
Способ упаковки: 26 штук в горизонтальном ряду, 12 штук в вертикальном ряду. Каждая маленькая коробка содержит 312 штук. Каждая картонная коробка вмещает 7 коробок, всего 2184 штуки в каждой коробке. На верхнюю коробку в каждой картонной коробке необходимо положить лист пузырчатой пленки.
A010EE16000006133F
Метод вставки вала: для станков с ЧПУ при намотке обмоток N1, N2 и N4 штырь обращен влево, а станок намотает по часовой стрелке; при намотке N3 штырь обращен вправо, а станок намотает по часовой стрелке. Все выводы обмотки не должны соприкасаться друг с другом при входе или выходе.
A010EE13330G10114F
Готовый продукт необходимо обернуть лентой 3Ts шириной 16 мм вдоль направления магнитного сердечника (нижняя часть вровень с точкой поворота рамы).
A010EE13330G50114F
Магнитный сердечник требует шлифовки. Сердечник с воздушным зазором устанавливается рядом с контактами 6-7, при этом сердечник обернут тремя слоями клейкой ленты размером 0,025 × 7,8 мм.
A010EE1600800R136F
При намотке PIN1 оставьте заземляющий провод 2UEWΦ0,25*1P. Сначала припаяйте заземляющий провод, затем проложите его от стороны PIN1 до середины нижней части CORE. Согните его на 3–5 мм в сторону PIN1–8 и закрепите лентой: 1MIL8mm*2T, обернутой вокруг CORE.
A010EE13091T3J114F
Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный механизм вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).
A010EE13014581147F
Шлифованный (с зазором) сердечник установить со стороны выводов PIN1-5. Зафиксировать сердечник лентой светло-желтого цвета 0,025 × 6,0 мм, 3 витка (3TS).

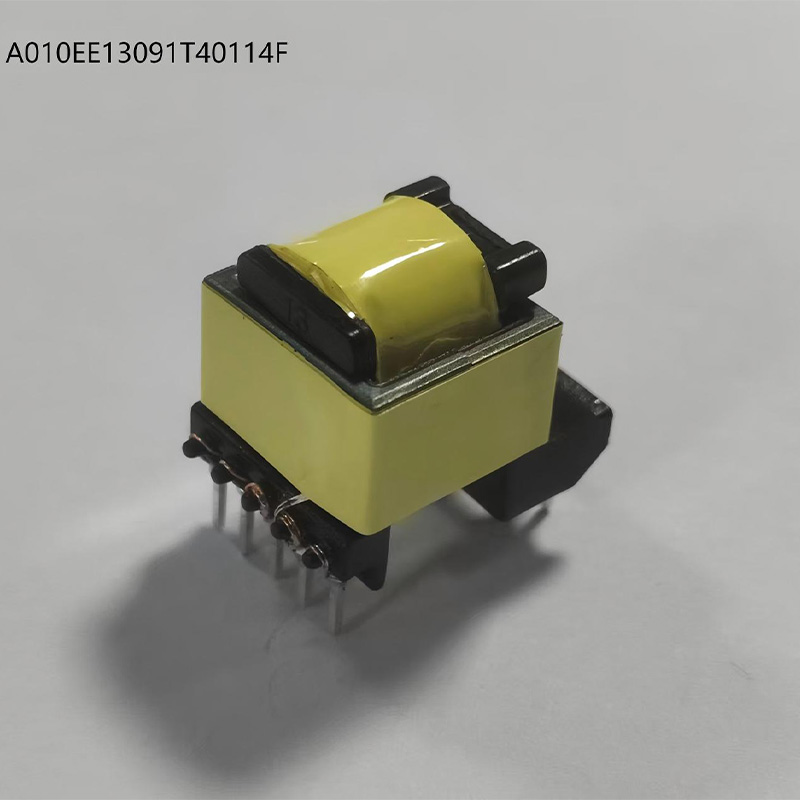

A010EE13091T40114F
