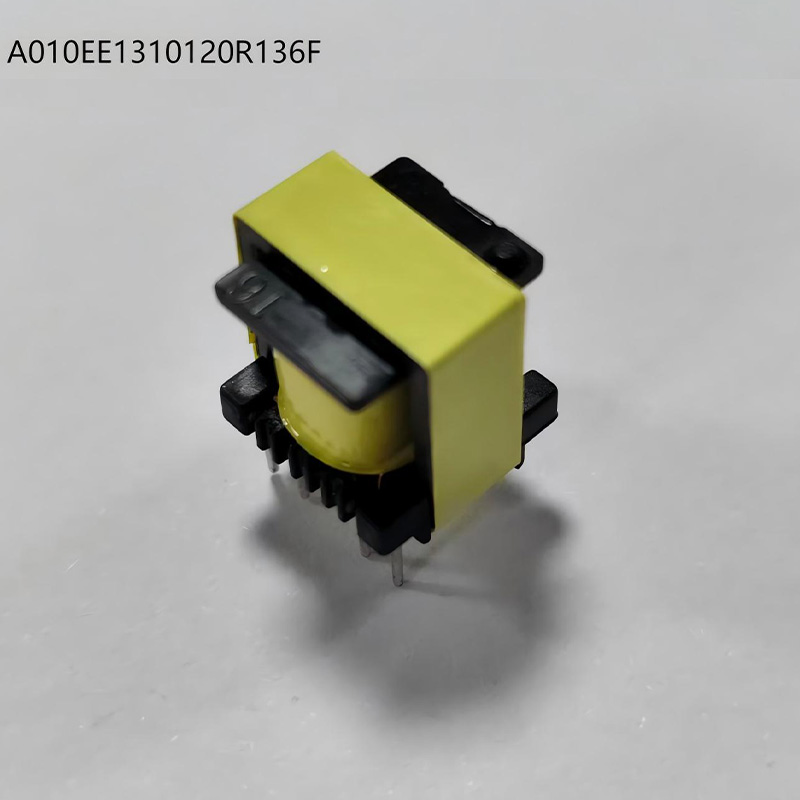

A010EE1310120R136F
-
A010EE16010R50114F
-
A020EE0815005R136F
-
A020EE08000008133F
-
A010EE1605798B111F
-
A010EE1308739B111F
-
A010EE1604515B111F
-
A010EE13091T2G114F
-
A010EE16050R60114F
-
A010EE16000012100F
-
A010EE13091T1M114F
-
A010EE13091T3C114F
-
A010EE1600760R136F
-
A010EE1600820R136F
-
A010EE130L161J165F
-

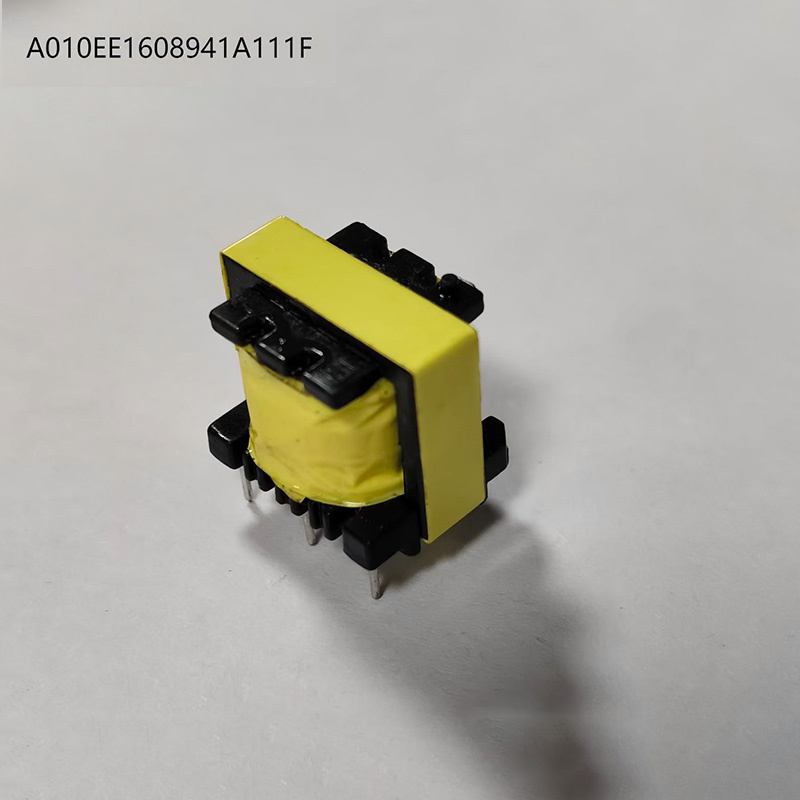

A010EE1608941A111F
A010EE16000119158F
Маркировка продукта должна быть расположена на верхней части готового продукта, с текстом, ориентированным в сторону PIN1 и PIN8 (см. схему внешнего вида готового продукта), с использованием прозрачного фона с черным текстом или лазерной гравировкой.
Описание
маркер
Описание продукции

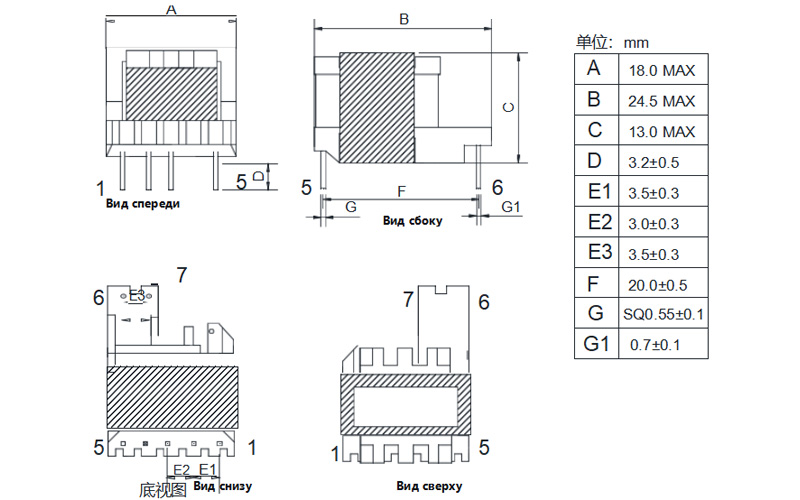

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

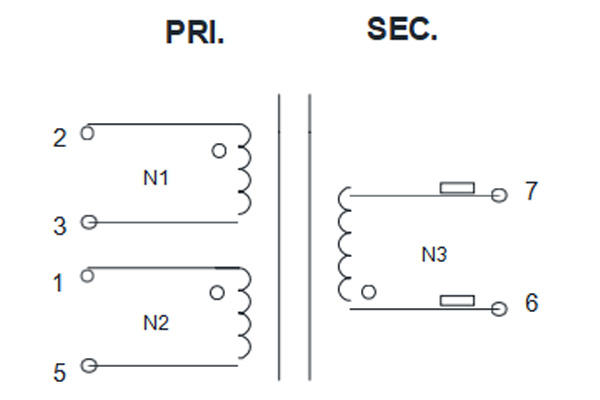

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

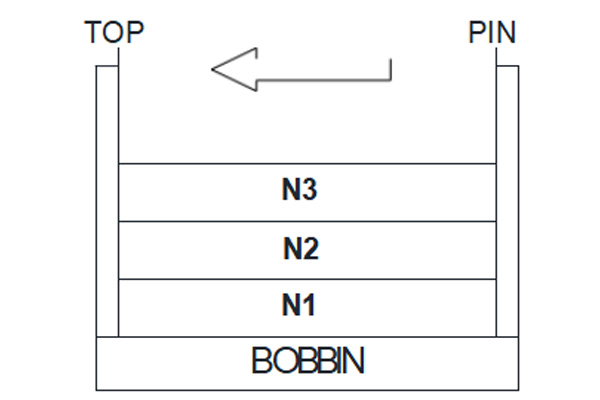

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| №
No. |
Начало
START |
Окончание FINISH | Эмалированный провод
WIRE(mm) |
Витков
Ts |
Способ намотки
WINDING METHOD |
Изоляционная лента
INSULATION TAPE |
ТРУБКА
TUBE |
ПРИМЕЧАНИЕ
REMARK |
| N1 | 2 | 3 | 2UEW Φ0.15mm*1P | 78 | Плотная намотка | 5.8mm*2Ts | PIN вправо, без перекр. | |
| N2 | 1 | 5 | 2UEW Φ0.15mm*2P | 12 | Плотная намотка | 5.8mm*2Ts | PIN вправо, без перекр. | |
| N3 | 6 | 7 | TIW-B Φ0.45mm*1P | 11 | Плотная намотка | 5.8mm*2Ts | 23L*40mm*1P
23L*13mm*1P |
PIN вправо, без перекр. |
Примечания:
1. Рама с пустыми PIN4 и PIN8.
2. Метод ввода вала: станок с ЧПУ, все обмотки, PIN рамы обращен вправо, станок вращается по часовой стрелке для намотки;
3. Втулка обмотки N3; втулка начальной обмотки на PIN6 должна быть удлинена за пределы PIN1.
4. Вся клейкая лента должна быть светло-желтого цвета.
5. Установите заземляющий сердечник в верхней части, закрепив его лентой 3TS, обмотанной лентой 8,0 мм.
6. Продукт требует вакуумной пропитки.
7. Продукт должен соответствовать экологическим нормам ROHS.
8. Маркировка продукта должна быть расположена на верхней части готового продукта, с текстом, ориентированным в сторону PIN1 и PIN8 (см. схему внешнего вида готового продукта), с использованием прозрачного фона с черным текстом или лазерной гравировкой.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Проект
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный приборTESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-3） | 2.0 | ±10% | mH | 10KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (2-3)Остальные закоротить | 80 | MAX | uH | 10KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
MAX | mΩ | AT 25℃ | TH2512B | ||
| 4 | Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 5mA/3S/50Hz | CJ2670 |
| SEC-CORE | AC3000 | / | V | 5mA/3S/50Hz | |||
| PIN1-PIN2 | AC1000 | / | V | 5mA/3S/50Hz | |||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CH9072A |
связаться с нами
Сопутствующие популярные продукты
A010EE13014582147F
Оберните готовый продукт лентой глубокого желтого цвета 0,025*14 мм, выровняв ее по направлению магнитного сердечника, покрыв нижнюю точку поворота рамы 2 витками, или используйте двухслойную ленту 14 мм для 1,3 витка.
A010EE1600760R136F
Удалите лишние выводы. После сборки обрежьте PIN3 до 2/3 длины, обмотайте выводы минимум 0,8T. Припаяйте минимум 1,0T. Все обмотанные выводы не должны выступать за пределы выступов основания катушки после лужения.
A010EE13091T60114F
Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный станок вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).

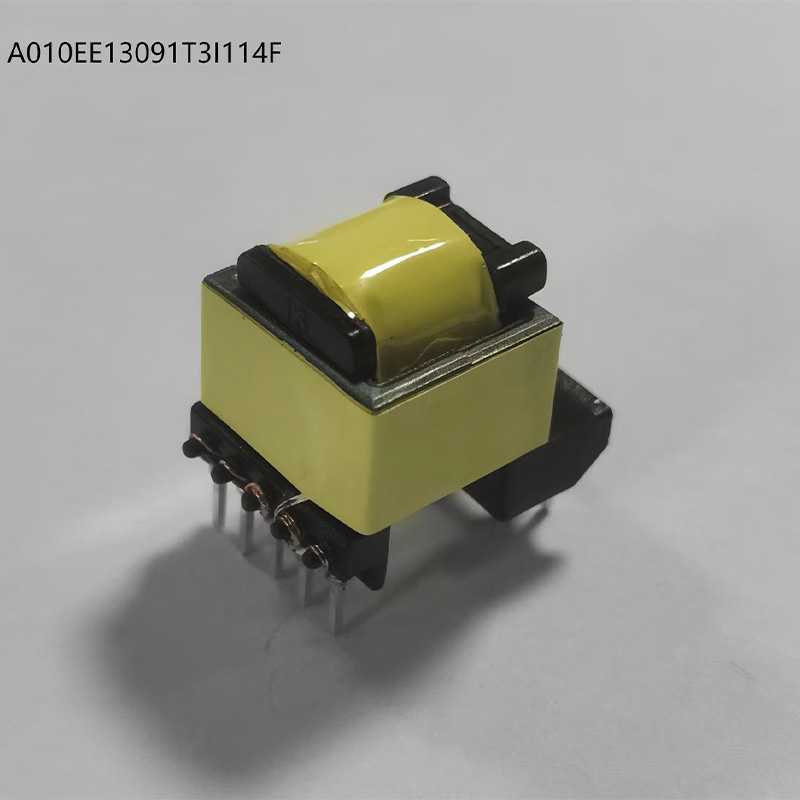

A010EE13091T3I114F
Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный механизм вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).
A010EE1302609B111F
Обмотки должны быть уложены ровно, без перекрещивания и перекрытия. PIN2 должен быть заземлен на магнитном сердечнике и проложен снизу (провод 0,15*2P, провод должен быть полностью луженым).
A010EE13000001022F
Обмотка не должна пересекаться, перекрываться, завязываться в узлы или повреждать изоляцию медного провода. Все исходящие кабели должны быть оснащены защитными рукавами.
A010EE13091T1L114F
Сердечник требует шлифовки. Сердечник с воздушным зазором установлен рядом с контактами 6-7. Сердечник снаружи обмотан клейкой лентой 0,025*7,8 мм (3 слоя).

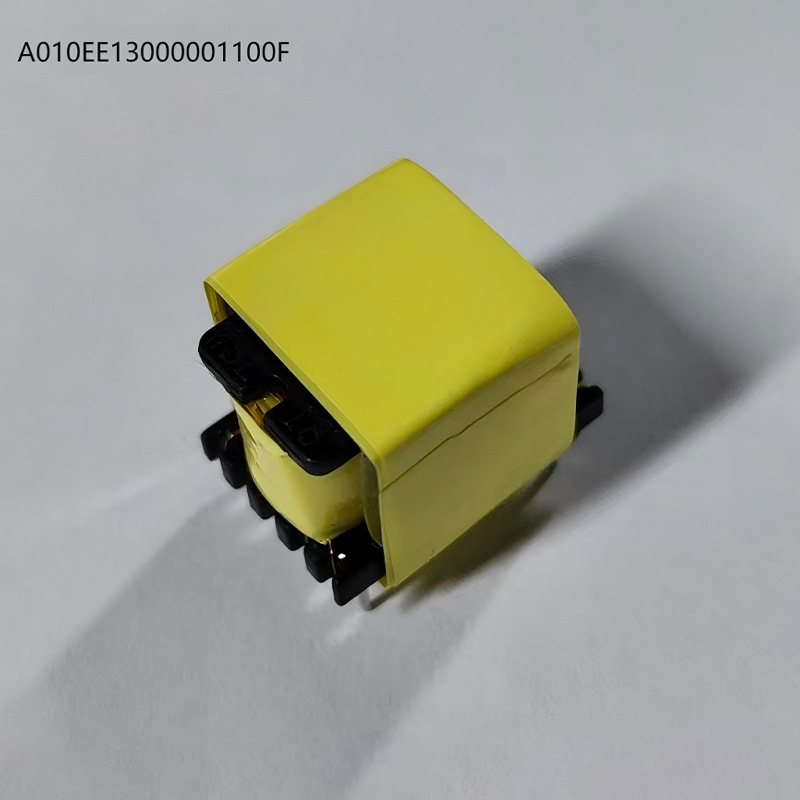

A010EE13000001100F
