Нанесите мягкий клей на центральную опору сердечника, заполняя не менее 4/5. Перед пропиткой дайте клею высохнуть. Не запекайте клей одновременно с лаком. Несанкционированная смена типа клея запрещена.
Описание
маркер
Описание продукции

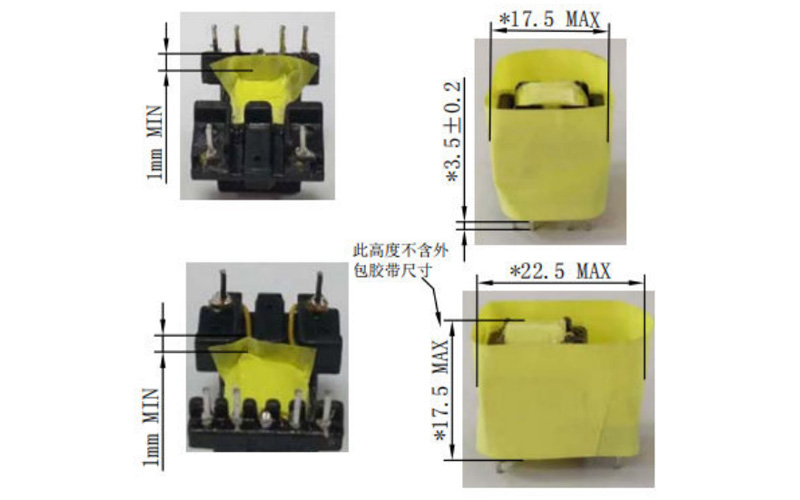

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

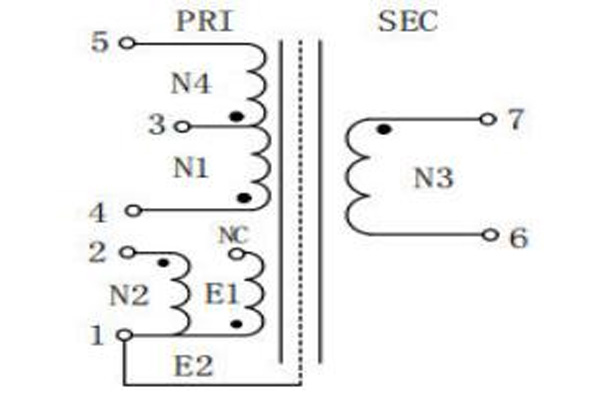

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

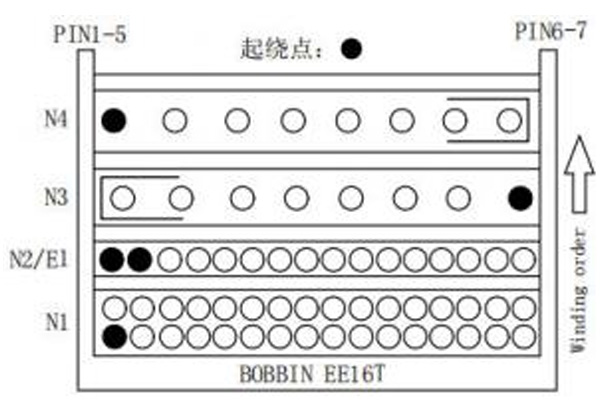

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

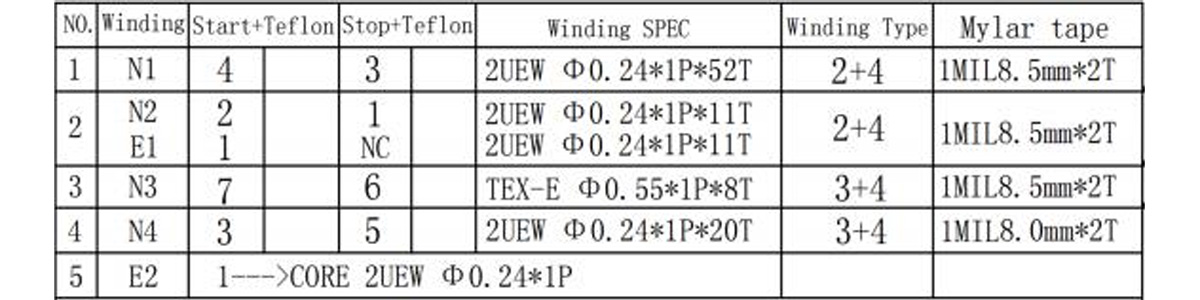

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Автоматизированный процесс намотки.
2. После намотки N1 не присоединяйте конец провода к PIN3 сразу => Сначала обмотайте TAPE1T => Затем согните конец провода вверх => Снова нанесите TAPE1T => Согните конец провода обратно вниз и присоедините к PIN3 => Наконец, нанесите внешний слой TAPE1T. Примечание: конец провода на PIN3 не должен соприкасаться с начальным проводом на PIN4, чтобы предотвратить короткое замыкание при пайке или другие опасности.
3. E1: Завершите конец провода вверху. Сложите клемму NC наружу от обмотки, а не внутрь, чтобы предотвратить короткое замыкание между клеммой NC и обмотками E1 или N2.
4. После завершения намотки N2/E1 выровняйте ее по уровню с нижним выступом первичной стороны PIN1-5. Нанесите защитную ленту на вторичную сторону: 1 MIL длиной 15 мм × шириной 8 мм, 1 штука. Сохраняйте минимальное расстояние 1 мм между защитной лентой и нижним выступом первичной стороны. При намотке N3 убедитесь, что сложенная защитная лента не запуталась в катушке.
5. После завершения намотки N3 выровняйте защитную ленту по нижнему выступу PIN6-7 вторичной стороны и прикрепите ее к первичной стороне: 1 штука, толщина 1 мил, длина 12 мм, ширина 8 мм. Защитная лента должна быть выровнена по нижнему выступу вторичной стороны. Примечание: во время намотки убедитесь, что сложенная защитная лента не затягивается в катушку.
6. После сборки обрежьте PIN3 до 2/3 длины. Все обмотки контактов должны быть не менее 0,8 мм. Все паяные соединения контактов должны быть не менее 1 мм. После лужения ни один из контактов не должен выступать за нижние выступы катушки.
7. Нанесите мягкий клей на центральную опору сердечника, заполняя не менее 4/5. Перед пропиткой дайте клею высохнуть. Не запекайте клей одновременно с лаком. Несанкционированная смена типа клея запрещена.
8. При намотке PIN1 оставьте один заземляющий провод. Сначала припаяйте заземляющий провод, затем проложите его от PIN1 примерно до середины CORE, согнув его на 2–5 мм в сторону PIN1–5. Несанкционированные изменения метода заземления строго запрещены.
9. Внешняя крепежная лента CORE: 1 мил 8 мм × 2 слоя.
10. Этот продукт требует вакуумной пропитки. После пропитки CORE и обмотка не должны иметь никаких ослаблений.
11. После сборки выровняйте по основанию рамы и обмотайте лентой в направлении CORE: 1 мил 17 мм × 2T.
12. Ножки PIN должны быть сформированы в соответствии с фактическими размерами печатной платы.

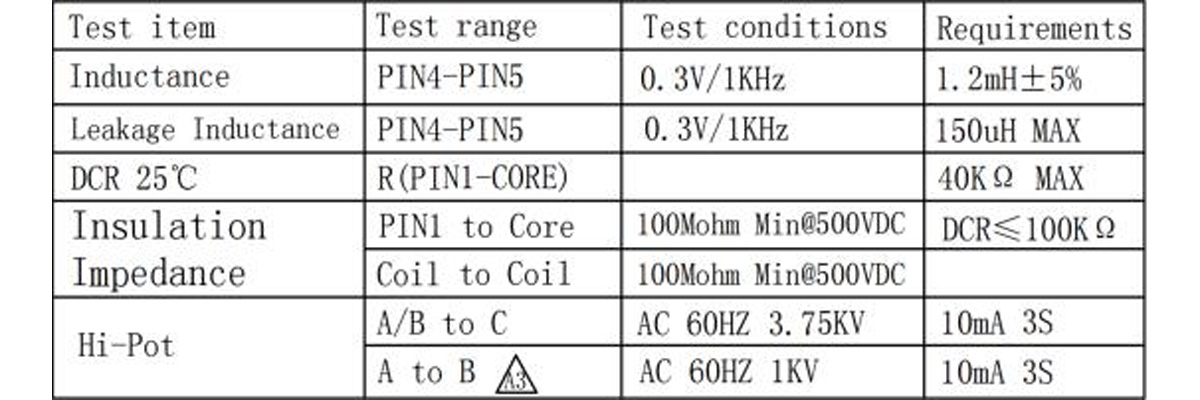

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
